第五章、内存管理
1、内存介绍
1、存储单元
1、在机组中有
2、进程运行的基本原理
1、指令的工作原理—操作码+若干参数（可能包含地址参数）
1、就是指令执行，CPU经过编译会执行数据传送的指令
2、但是生成的机器指令不知道数据放在哪个位置，就要引出逻辑地址（相对地址）
2、逻辑地址
3、从写程序到程序运行—编译、链接、装入

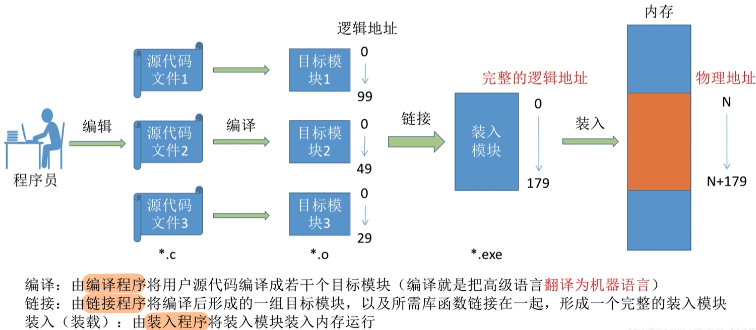

1、图解
4、3种装入模式
1、就是三种不同方式，将逻辑地址转换为物理地址
2、绝对装入：在编译时，就知道程序放在内存中的哪个位置，编译程序就直接传输绝对地址的代码。
3、静态重定向：链接后装入模块的地址都是从0开始的，装入时根据内存方到适当的位置。然后进行"重定向"，就可以把逻辑地址转换为物理地址。但是必须分配要求的全部内存空间，在运行期间就不能移动
4、动态重定向：唯一的区别就是把地址转换推迟到程序真正要执行时才进行。需要一个重定向寄存器的支持。
①允许程序在内存中发生移动
5、链路的三种方式
1、静态链路
①程序运行之前就将目标模块和函数库链接，不再分开。
2、装入时动态链接
就是将目标模块，边装入边链接
3、运行时动态链接
①就是用到的时候进行连接装入。
3、操作系统内存管理管理什么？
1、内存空间的分配与回收
2、内存空间的扩展（实现虚拟性）
1、提供某种技术从逻辑上对内存空间进行扩展
2、例如，玩游戏。一个游戏几十个G，我的运行内存只有16G。怎么玩？
3、地址转换
1、负责逻辑地址和物理地址的转换
2、地址重定向（三种方式）
1、三种方式。
1、上面提及了。
2、绝对地址、可重定位装入、动态运行时装入
4、内存保护（两种方式）
1、方式一：设置上下限寄存器
1、这对寄存器，用来存放进程的上、下限地址。防止越界
2、方式二：采用重定向寄存器
1、重定向寄存器（基址寄存器）：存放起始物理地址
2、界地址寄存器（限长寄存器）：存放最大逻辑地址
4、操作系统覆盖技术与交换技术
1、覆盖技术
解决程序大小超过了物理内存总和的问题
1、核心思想
1、将程序分为多段（多个模块）
2、经常用的模块就在内存，不经常用的就在需要的时候调用
3、一个固化区：存放常用的模块
4、若干个覆盖区：放不常用的模块
5、必须由程序员声明覆盖结构
6、缺点：对用户不透明
2、交换技术
1、就是三级调度
2、内存不够用了，系统将内存某些进程暂时换出外存，把外存具备运行条件的放入内存。
3、一般把系统分为文件区和对换区
4、文件区：存文件，追逐存储空间的利用率
5、对换区：被缓存的进程数据就放入对换区
6、PCB（进程控制块）会常驻内存，不然没办法还原进程被换出去，之后重新调用怎么换回来。
5、内存的分配与回收
1、分配

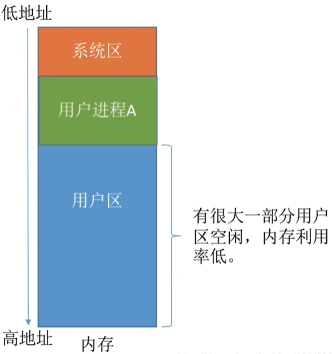

1、单一连续分配
1、内存分为系统区和用户区
2、内存只能有一道用户程序，独占整个用户区
3、系统区一般放在低地址处
4、优点：简单实现，没有外部碎片
5、缺点：只能单用户、但任务的操作系统中。有内部碎片，存储器利用率低
6、图示

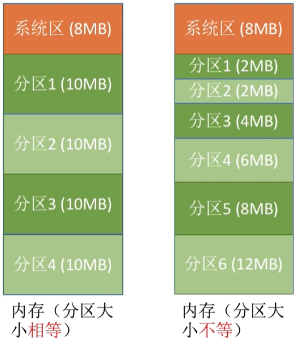

2、固定分区分配
1、将整个用户空间划分为若干固定大小的分区。
2、每个分区只装入一道作业
3、大小相同，但是不灵活。
4、适用于一台计算机控制多个相同对象的场合。
5、也有大小不相同的，相对灵活

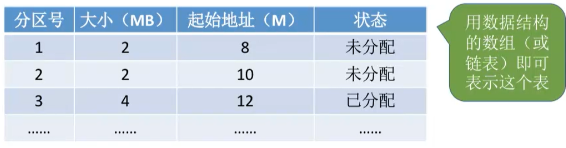

1、分区说明表
1、是一个数据结构，每个表项对应一个分区。
2、优点：实现简单，无外部碎片
3、缺点：
①程序太大了，可能所有分区都没办法满足，就会实现覆盖技术。但是会降低性能。
②会产生内部碎片

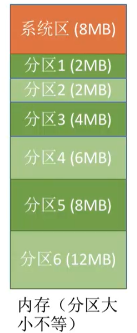

4、结构图
3、动态分区分配（可变分区分配）
1、可变分区分配
2、不会预先划分内存分区
3、而是在进程装入内存时，根据进程大小动态进行分配
1、系统要用怎样的数据结构记录内存的使用情况呢？

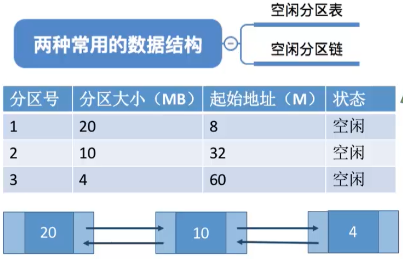

1、有2个数据结构：空闲分区表、空闲分区链
2、空闲分区表：用来记录那些内存的空闲状态的
3、空闲分区链（双向链表）：每个空闲分区对应一个表现
4、里面包括：分区号、分区大小、起始地址、状态
5、如图
2、当多个空闲分区都能满足要求时，应该选择哪个分区进行分配？
1、下一小节研究

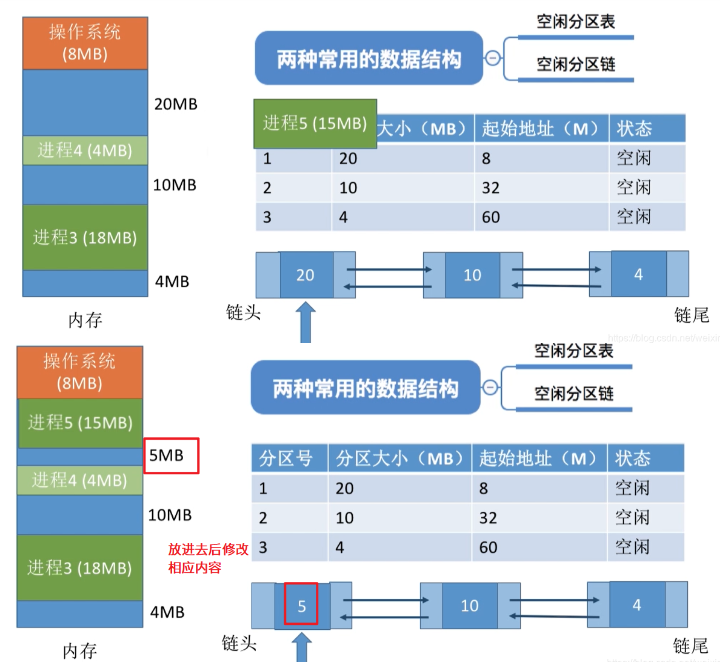

3、如何进行分区的分配和回收操作？
如何分配？
1 、分区大小相减，地址相加
2、例子：将进程5放入分区号为1的分区
3、然后把空闲分区链中，相应的节点也删除掉。

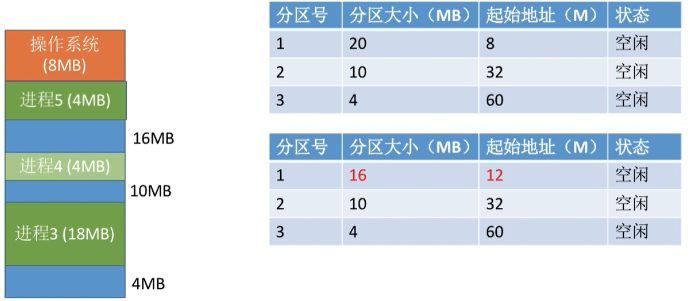

如何回收？
1、空闲分区+要走的分区，地址减掉

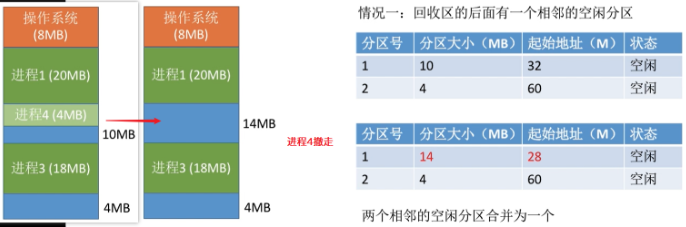

2、情况一：回收区的后面有一个相邻的空闲分区
①把两个相邻的空闲区合并为一个
②图示

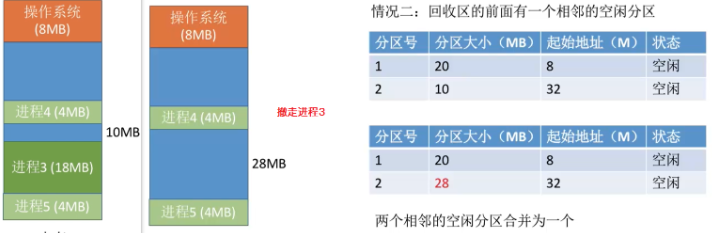

3、情况二：回收区的前面有一个相邻的空闲分区
①图示

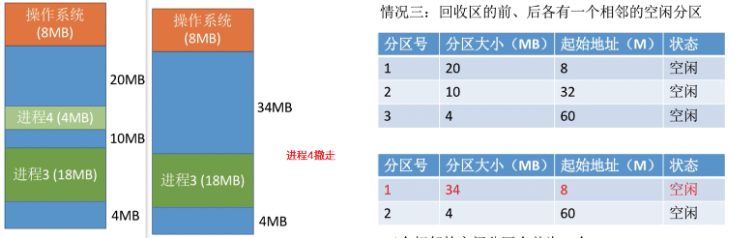

4、情况三：回收前、后各有一个相邻的空闲分区
①图示

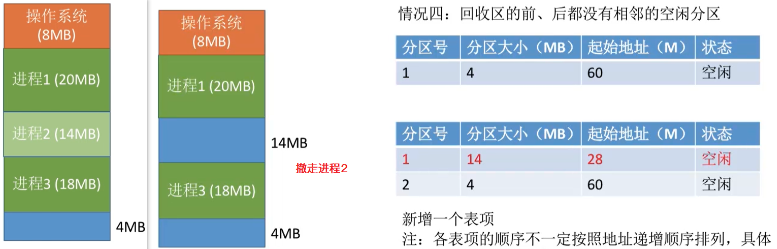

5、情况四：回收区的前、后都没有相邻的空闲分区
①我们就需要新建一个表项
②具体排序方法要按照算法来确定
③图示
4、内部碎片与外部碎片
1、动态分区没有内部碎片、但是有外部碎片
2、内部碎片：就是一个内存表项中，一个进程有2M，内存表项有4M。所以就会有多余的空间。就是内部碎片。
3、外部碎片：一个内存中，两个进程之间夹杂的，太小的内存空闲分区，就是外部碎片。
4、可以通过紧凑（拼凑，Compaction）技术解决。
6、动态分区匹配算法
1、首次适应算法
1、思想：从低地址开始找，找到第一个满足大小的空闲分区
2、如何实现：空闲分区表按起始地址大小，进行从小到大排序，然后顺序查找空闲分区链（空闲分区表）。就能查到
3、例子
2、最佳适应算法
1、思想：就是从小内存分区开始找，找到第一个满足大小的空闲分区
2、如何实现：按容量的大小，递增。然后顺序查找空闲分区链（空闲分区表）。就能查到

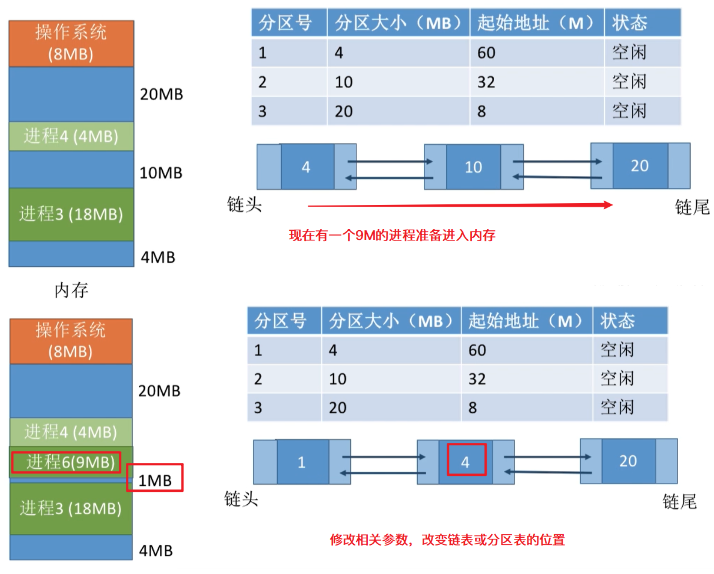

3、例子
3、最坏（大）适应算法
1、思想：为解决最佳适应算法问题。每次分配使用最大连续空闲区。
2、如何实现：空闲分区按容量的大小依次递减，然后顺序查找空闲分区链（空闲分区表）。就能查到
4、临近适应算法
1、思想：就是每次都从链表头开始找。可能会导致低地址出现很多空闲分区。也增加了查找的开销。
2、如何实现：把空闲分区以地址递增的顺序排列（一个循环链表）。每次分配空闲内存的时候，从上次查找结束的位置开始，查找空闲分区链。直到找到大小满足的。

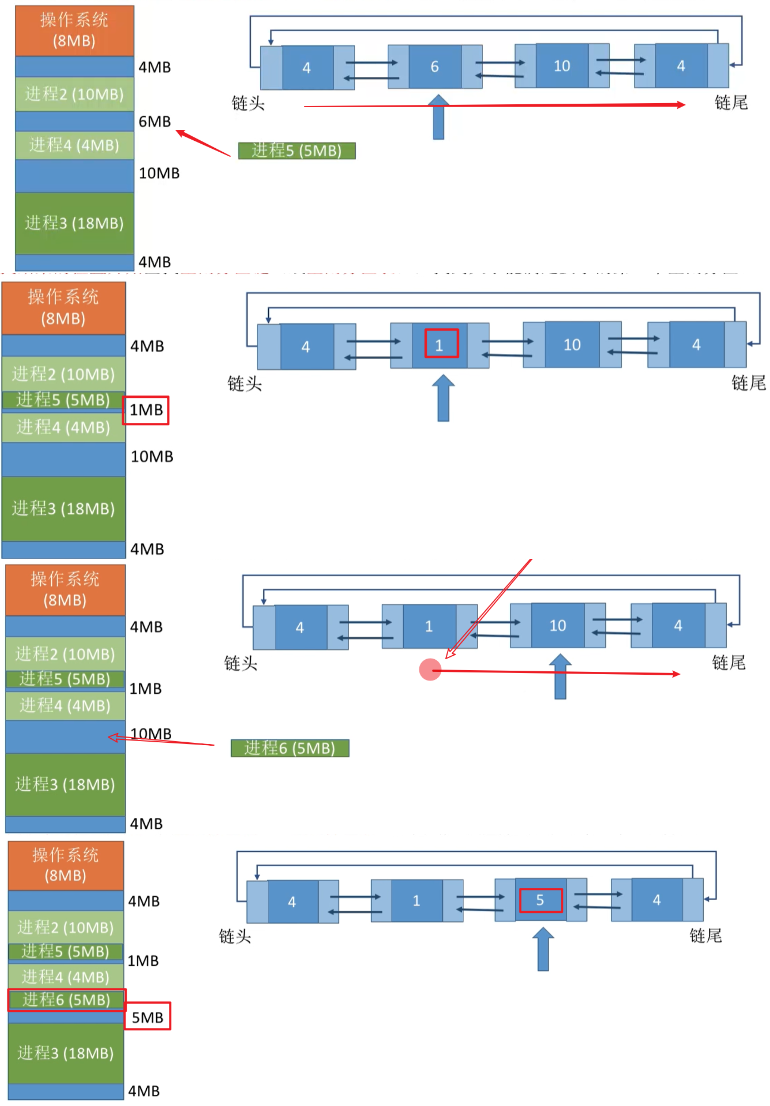

3、例子

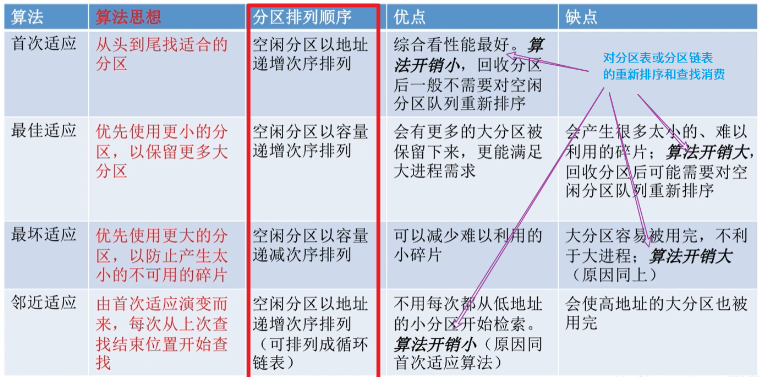

5、四种算法归纳比较
7、分页存储
1、为什么学习分页存储？
1、固定分区分配：缺乏灵活性，会产生大量内部碎片
2、动态分区分配：会产生很多外部碎片，紧凑技术会浪费时间
3、如果能将一个进程分散的装入许多不相邻的分区。就可以充分利用内存。

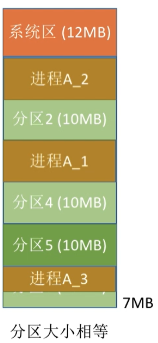

2、基本分页存储管理的思想
1、思想：就是将进程A为23MB的大小，每个分区只有10MB，如果进程只能占一个分区。放不下。就放在2个10MB的分区中，1个10MB的分区中。（分区不连续）
2、分区越小，资源利用率也就越大。
3、图示
3、分页存储管理的重要概念
1、内存分为若干相等的分区
2、每个分区就是一个“页框”、“页帧”、“内存块”、“物理块”
3、每个页框有一个编号：“页框号”、“内存块号”、“页帧号”、“物理块号”。编号从0开始
4、操作系统以页框为单位，为各个进程分配内存空间。
5、将用户进程的地址空间划分为，与页框大小相同的一个区域：称为“页”、“页面”。
6、每个页面也有一个编号，称为“页号”。
7、进程的页面与内存的页框有一一对应关系。
8、总结
- ①一个相等的内存分区就是一个页框；分区=页框；页框内有页框号
- ②分区地址=页面
4、如何实现地址的转换

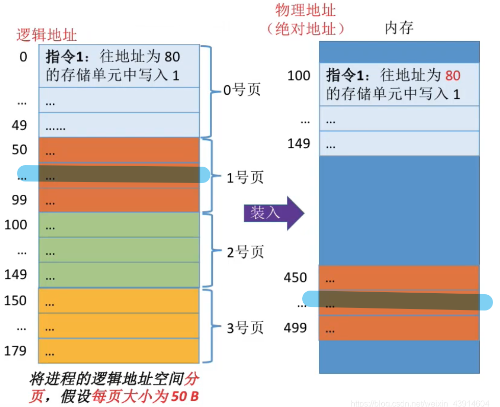

1、例如：往地址为80的内存单元存写入1
①80为逻辑地址，我们把页号（地址）分为50B。
②对应1号页，该页的内存中起始位置为450.
③逻辑地址为80对于该页来说应该是80-50=30。
④所以实际物理地址 = 450+30 =480
2、公式：物理地址=页面起始地址+页内偏移地址
①需要知道页号
②需要知道页号对应的起始位置
③需要知道页内的偏移地址
3、图示
5、如何计算页号和页偏移量
1、页号怎么求：
①公式：逻辑地址 / 页面长度（取整数）
2、页内的偏移量如何求
①公式：逻辑地址 % 页面长度（取除法的余数部分）
3、页面在内存中的起始位置：题目会给。
4、例子（还是以上面那个80为例子）
①页号：80/50=1
②业内偏移地址：80%50 = 30
③起始地址：题目给了450
6、分页存储的逻辑结构
1、分页存储管理的逻辑地址结构如下图
2、前一部分为页号，后一部分为页内偏移量W
3、例如地址长度为32位
4、0~11位为页内偏移量、12~21位为“页号”
7、如何知道页面在内存中的起始地址？

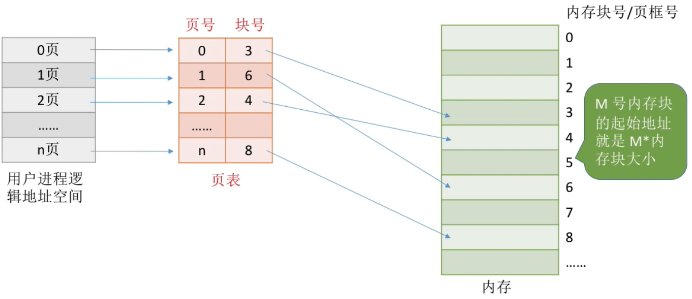

1、页表
1、操作系统为每个进程建立一张页表。
2、目的：为了能知道进程的每个页面在内存中存放的位置
2、一个进程对应一张页表项
3、每个页表项由“页表”和“块号”组成
4、页表记录进程页面与实际存放的内存块之间的对应关系
5、每个页表项的长度是相同的，页号是隐含的。
6、总结
①相当于是每个进程都要分配一个空闲区，空闲区的地址也叫页面
②现在内存中需要存放页面。就要引出页表
③如图
8、分页存储管理的基本地址变换结构
1、页表寄存器
1、基本地址交换机构，可以借助进程的页表将逻辑地址转换为物理地址。
2、通常会在系统中设置一个页表寄存器（PTR）。存放页表在内存中的起始地址F和页表长度M。
3、页面大小是2的整数幂

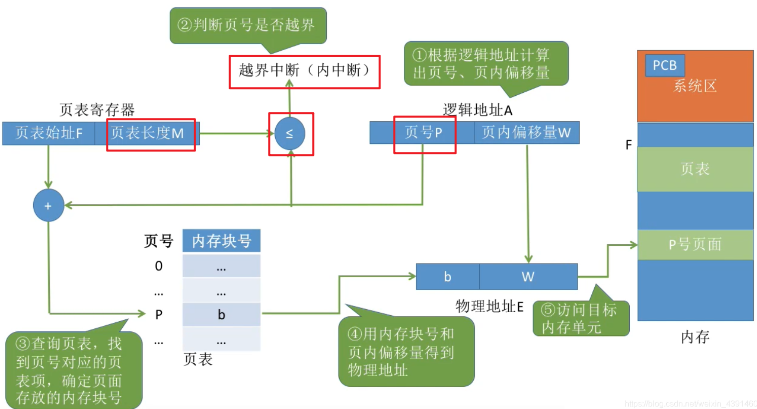

4、如何找到A的物理地址？
①图示

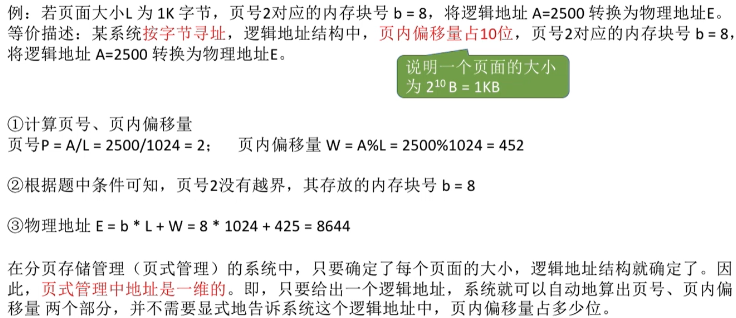

5、例子（重要）
9、快表地址变换结构

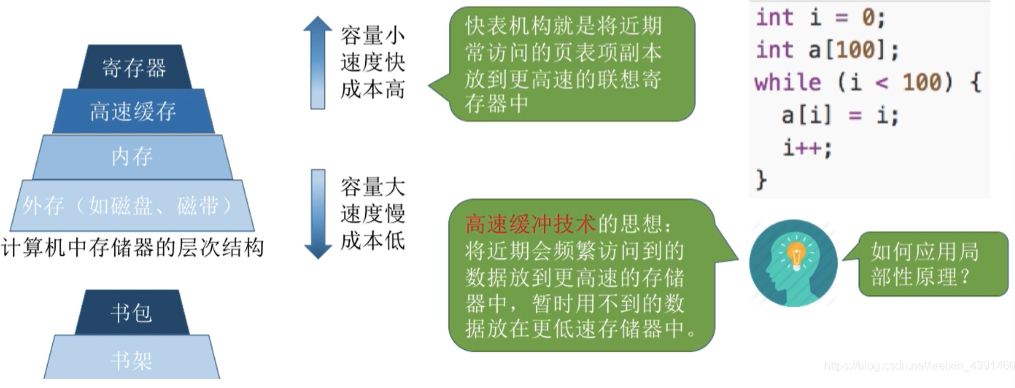

1、局部性原理引入快表机制
1、时间局部性：该指令被执行了，下次可能还会很快被执行；而且都是查询同一个逻辑地址。就需要引出快表机制
2、快表（TLB）
1、快表，又叫联想寄存器（TLB）：访问速度比内存快的Cache存储器。
2、用来存放若干页表项。
3、其他内存中的表也叫慢表。
4、理解
①在进程有三条指令进程查询。
②开始时通过系统编译成页号，页内偏移量
③再去找快表（更高速的存储器中）查找是否存在相同地址，如果有就直接将该地址（逻辑地址）+物理地址就找到了内存中所需要的东西
④如果快表中没有，就只能去慢表中找相应地址，然后该地址（逻辑地址）+物理地址就找到了内存中所需要的东西。这里找到后，会将该地址存入到快表中方便下次操作。
⑤如果快表慢了，就要按照算法替换快表中慢的东西。
⑥注意：如果中没有该东西，就需要访问两次访存，因为需要将该表存入到快表中。

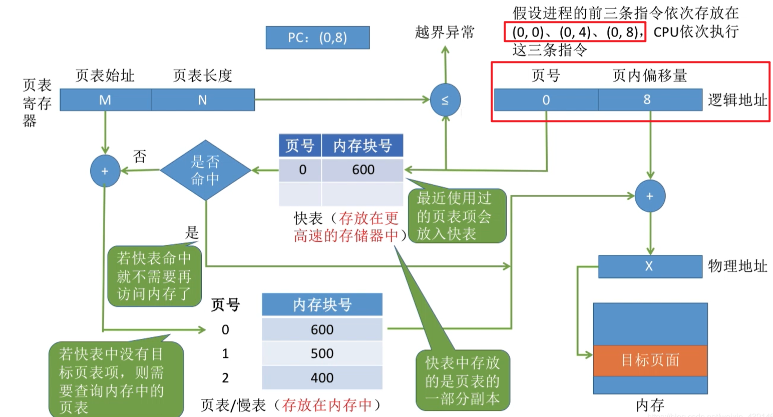

5、图解

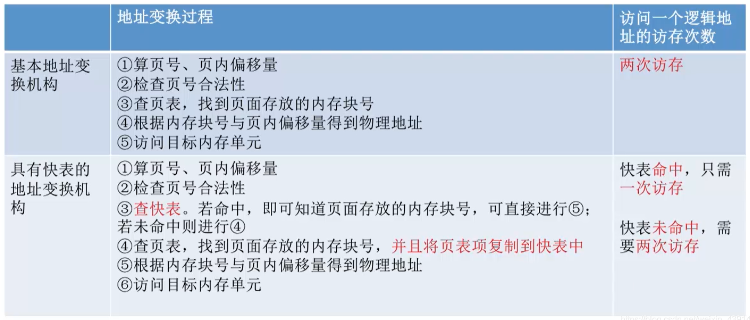

3、基本地址变换结构和快表地址变换结构的比较
10、二级页表的原理和结构地址
1、单级页表存在的问题
1、页表必须连续存放，因此页表很大的时候，需要占用很多个连续的页框
2、没有必要让整个页表常驻在内存中，因为进程在一段时间只需要用几个特定的页面
3、所以我们可以将页表进行分组。让每个内存块刚刚好放入一个分组。
4、要为离散分配的页表再建立一张页表：页目录表==外层页表==顶层页表

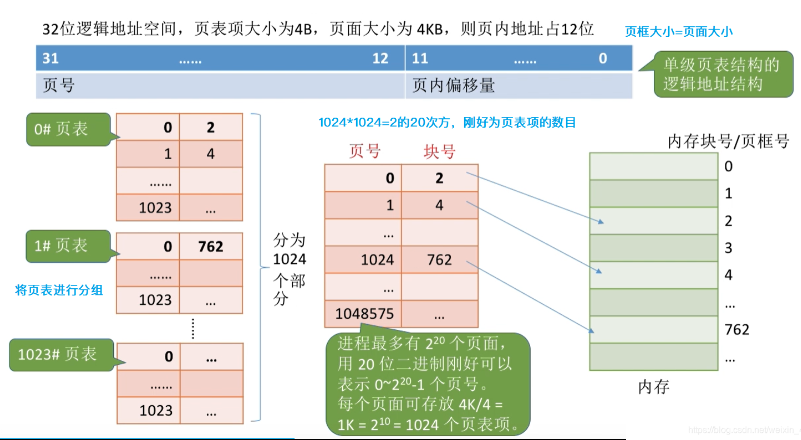

2、二级页表的原理和地址结构
解决问题上面的问题1：页表必须连续存放，因此页表很大的时候，需要占用很多个连续的页框。
1、就是将一个整块页表，再进行分组

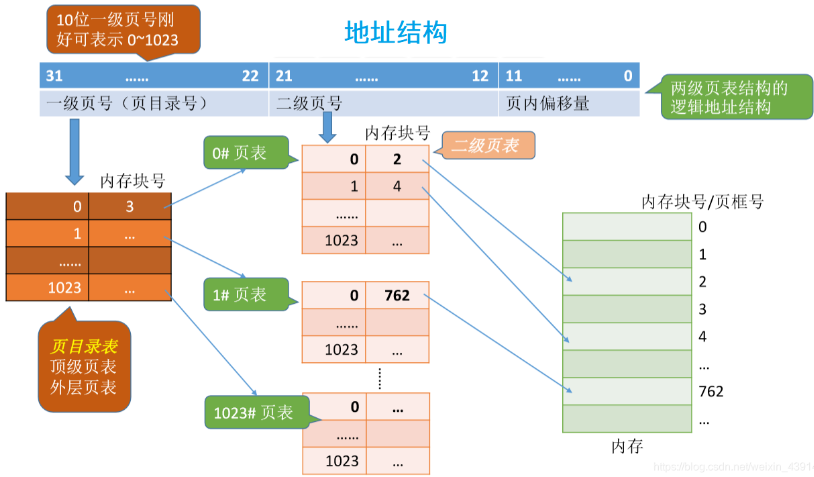

2、图示
3、二级页表的地址结构及对应关系
3、如何实现二级页表的地址变换

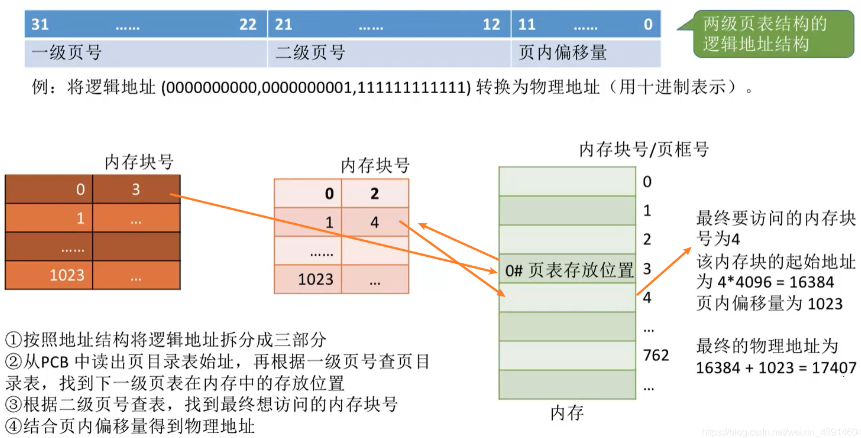

1、如图讲解

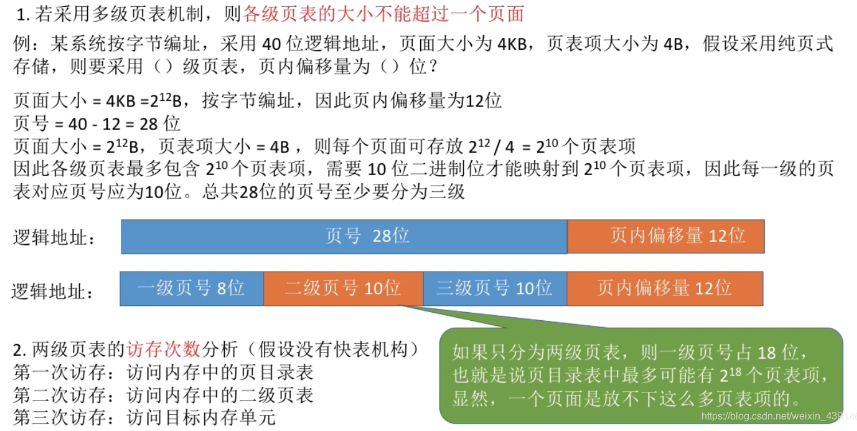

4、例题
11、分段存储管理（段表、地址变换、信息共享）
1、什么是分段？
1、进程中的地址空间：按照程序自身逻辑关系划分若干段。每个段都有名字，从0开始
2、内存分配规则：以段为单位进行分配，每个段在内存中占据连续空间，各段可以不相邻。

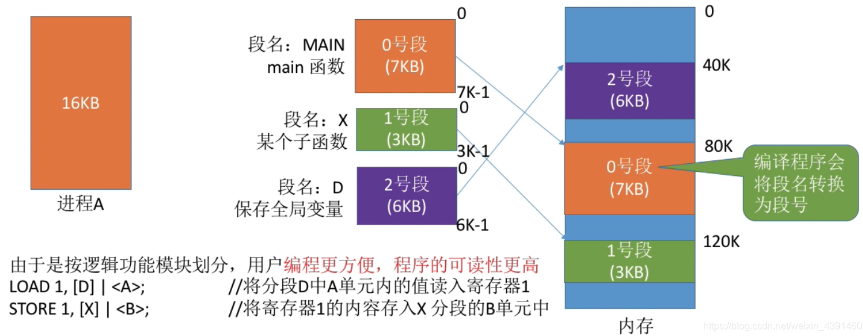

3、如图所示：
2、分段的逻辑地址结构
1、结构
| 31……16 | 15……0 |
|---|---|
| 段号 | 段内地址 |
2、段号的位数：决定了每个进程最多可以分几段
3、段内地址位数：决定了每个段最大长度是多少

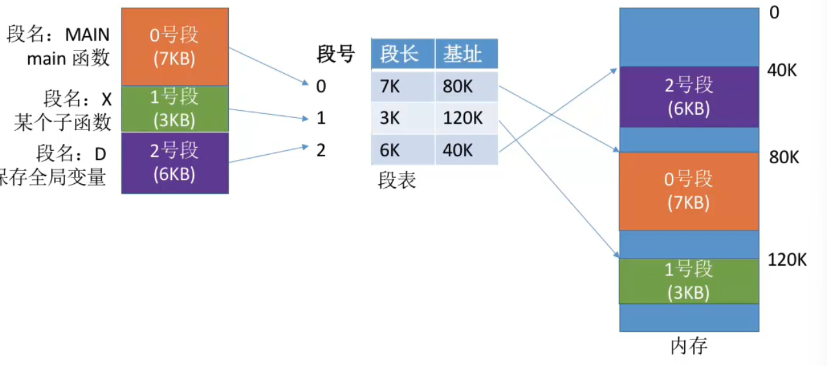

2、段表
1、为什么要段表
①程序多个段分散的装入内存，为了保证程序能正常运行，就要找到 各个逻辑段的存放位置。需要建立衣阿华找那个段映射表，就叫段表
2、每个段对应有一个段表项，段表项里面记录了内存中的起始位置（基址）和段长度
3、各个段表项的长度是相同的
4、段号可以是隐含的，不占存储空间
5、如图

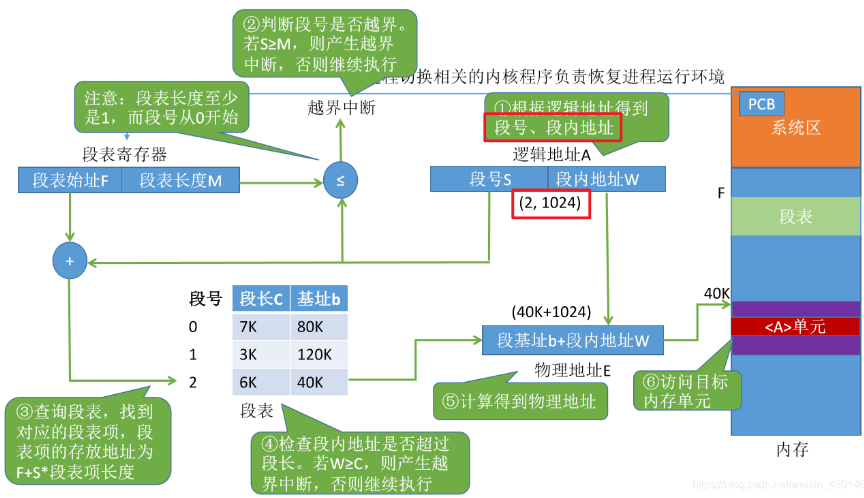

3、地址变换
1、通过CPU执行指令将逻辑地址转换为物理地址
2、图示
3、分段、分页管理的对比
| 对比 | 页 | 段 |
|---|---|---|
| 信息单位 | 物理单位（用户不可见） | 逻辑单位（用户可见） |
| 大小 | 长度固定 | 长度不固定，根据用户来写 |
| 地址空间 | 一维空间（只要一个记忆符） | 二维空间（要给出段名、段内地址） |
| 信息共享和保护 | 不容易 | 容易 |
| 访问几次内存 | 两次 | 两次（如果引入快表机构只要一次） |

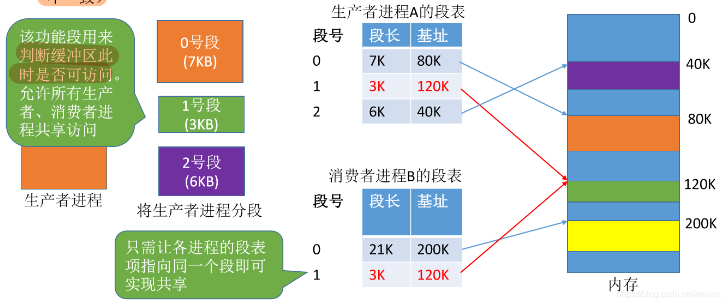

1、纯代码=可重入代码：叫不能被修改的代码
2、可修改的代码不能共享
3、如图
12、段页式存储管理
1、分页、分段的优缺点
| 优点 | 缺点 | |
|---|---|---|
| 分页管理 | 内存空间利用高，不会产生外部碎片，只有少量的页内碎片 | 不方便安装逻辑模块实现信息共享和保护 |
| 分段管理 | 方便安装逻辑模块实现信息共享和保护 | 段如果过长，为其分配很大的连续空间就不方便。段式管理会产生外部碎片（可以用紧凑来解决，但是会增加耗时） |
2、分段+分页=段页式管理
1、就是将内存先分块，分完块，再将块分为页，再将内存中分为大小相同的内存块/页框/页帧/物理块

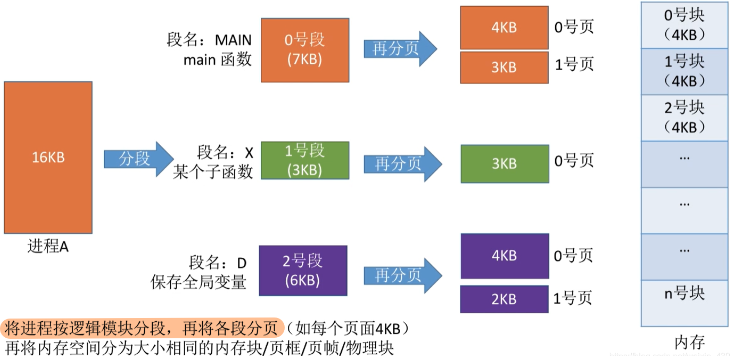

2、如图

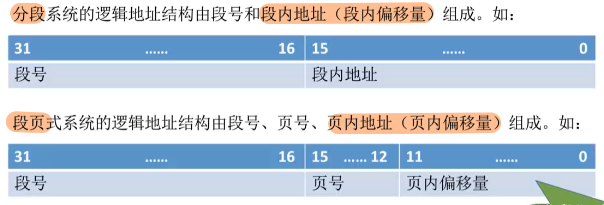

3、段页式管理的逻辑结构
1、段号的位数：每个进程最多可以分为几段
2、页号位数：决定每个段最大有多少页
3、页内偏移量：觉得页面的大小、内存块大小是多少
4、逻辑图

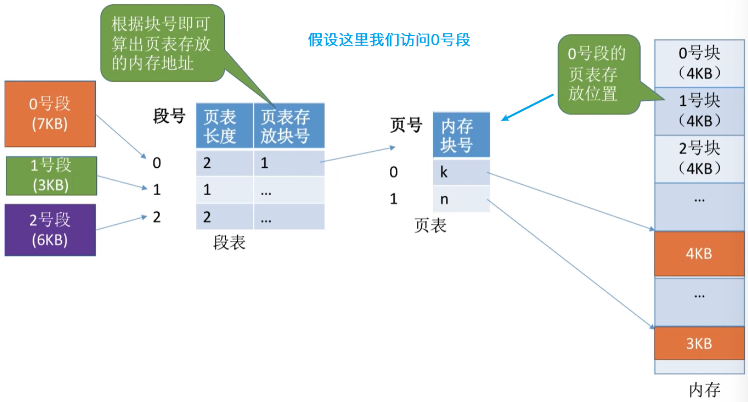

4、段页式存储的段表、页表
1、每个段对应一个段表项
2、段表项：段号、页表长度、页表存放块号（页表起始地址）
3、每个页面对应一个页表项，每个页表项由页号、页面存放的内存块号组成。每个页表项长度相等，页号是隐含的。
4、图示

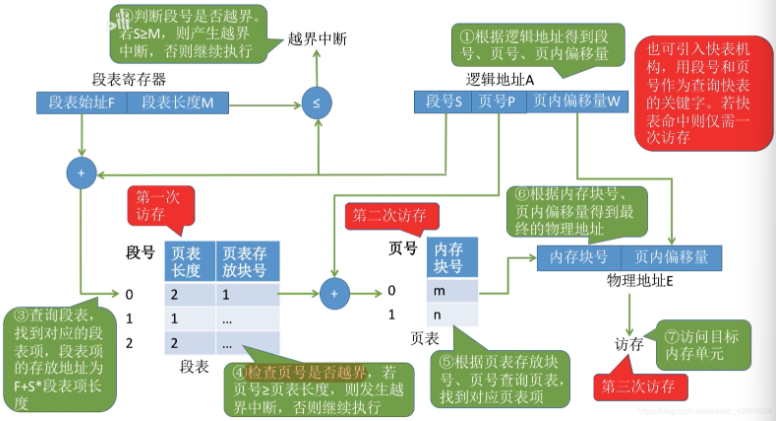

5、段页式管理的地址转换过程
第五章、内存管理—虚拟内存
1、传统存储管理的特征、缺点

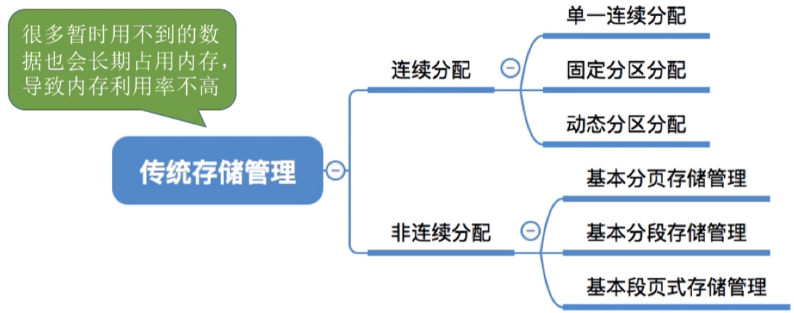

1、思维导图
2、特征
1、一次性：作业必须一次性全部装入内存后才能开始运行
①作业很大，大作业无法运行
②多道程序并发度下降
2、驻留性：一旦被装入内存，就一直在内存。直到结束
2、局部性原理
1、时间局部性：如果执行了程序中的某条指令，那么不久后这条指令就会再次执行。（例如循环）
2、空间局部性：一旦程序访问了某个存储单元，在不就之后，其附近的存储单元也很有可能被访问
3、例子
3、虚拟内存的定义和特征
1、虚拟内存定义
1、程序装入内存中，可以将程序中很快用到的部分装入内存，暂时用不到的部分留在外存，可以让程序执行。
2、程序执行过程中，访问的信息不在内存，操作系统就会将该访问的信息调入内存，然后继续执行程序
3、如果内存空间不够，就会进行算法的置换，将暂时用不到的信息踢出内存，放入外存。
4、这个过程，让用户感觉内存很大，就是虚拟内存。
2、易混知识点
1、虚拟内存最大容量：计算机的地址结构（CPU寻址分为）确定
2、虚拟内存实际容量：min(内存和外存之和，CPU寻址范围)
3、例子
3、虚拟内存的三大特征
1、多次性：作业运行时允许被分成多次调入内存
2、对换性：作业运行时无需常驻内存，运行作业在运行的时候进行换入、换出
3、虚拟性：从逻辑上扩充内存的容量，让用户认为内存更大

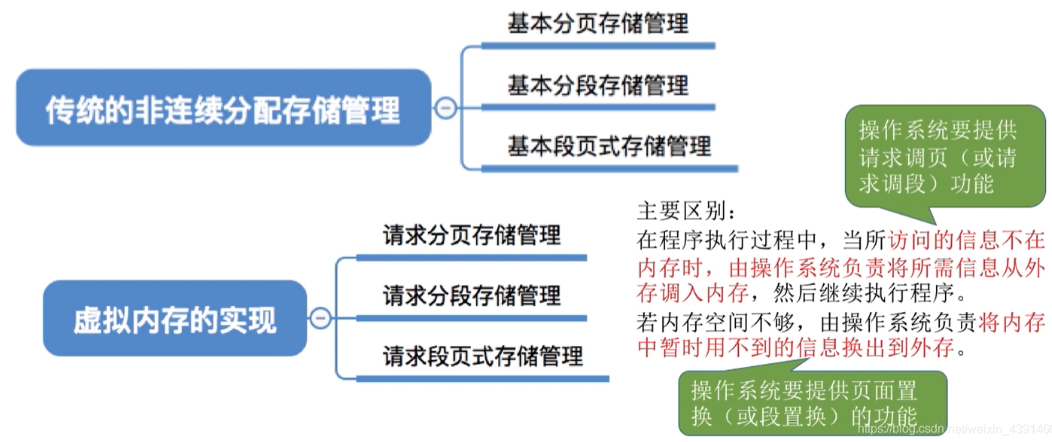

4、如何实现虚拟内存
1、采用连续分配方式，不方便。建议
2、如思维导图
4、请求分页管理方式（请求页表、缺页中断机构、地址变换机构
1、知识总览
1、请求分页存储管理与基本分页存储管理的主要区别
2、操作系统要提供页面置换的功能，将暂时用不到的页面换出外存
3、操作系统要提供请求调页功能，将缺失页面从外存调入内存
2、页表机制——请求页表与基本页表的区别
1、请求页表机制，操作系统需要知道每个页面是否已经调入内存，没调入的话，页需要知道页面在外存中的位置
2、如果内存空间不够，就要置换算法。操作系统通过一些指标决定哪个页面需要被换走；有没有修改过，如果没有就不管，否则还要写入外存；

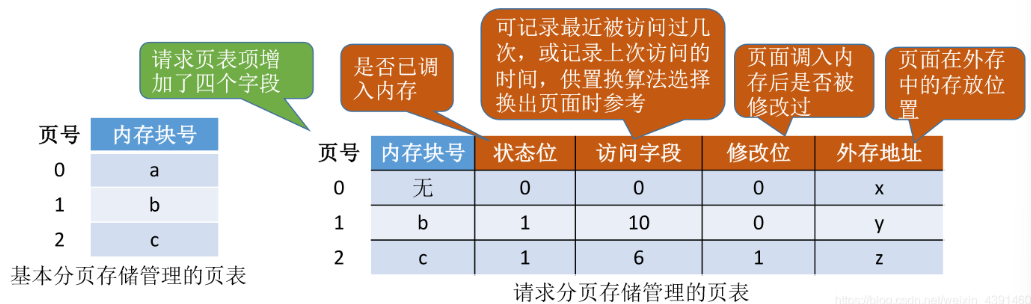

3、两种页表机制对比图
3、缺页中断机制
1、状态位=0，就是页面不在内存中
2、如果要访问一个逻辑地址=（页号，页内偏移量） =（0,1024）
3、但是没有找到，就产生缺页中断，然后该进程阻塞，就放入阻塞队列，等页面调出来了再放回就绪队列
4、如果内存中有空闲区，就给该进程分配一个新的空闲区，然后把缺页装入，然后修改页表化总相应的页表项。
5、如果内存中没有空闲区，就用算法进行替换页面（之前的页面如果修改过，就要写回内存）

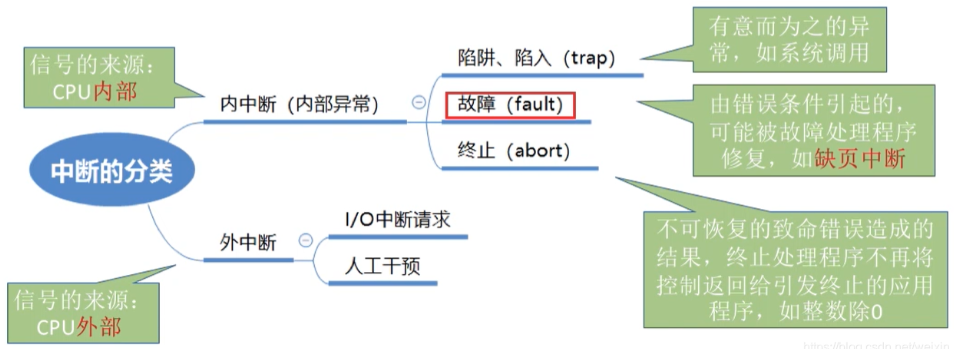

6、中断的分类（如图）

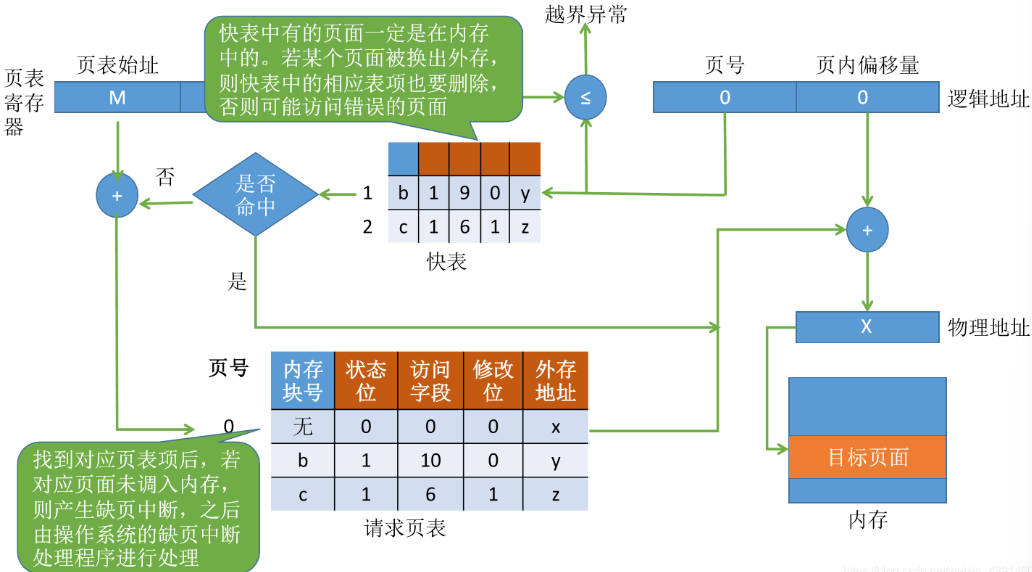

4、地址变换机构
1、新增步骤：请求调页（页表项的时候进行判断）
2、新增步骤：页面置换（看内存中有没有空闲项）
3、新增步骤：需要修改请求页表中新增的表项
4、整体逻辑图如下

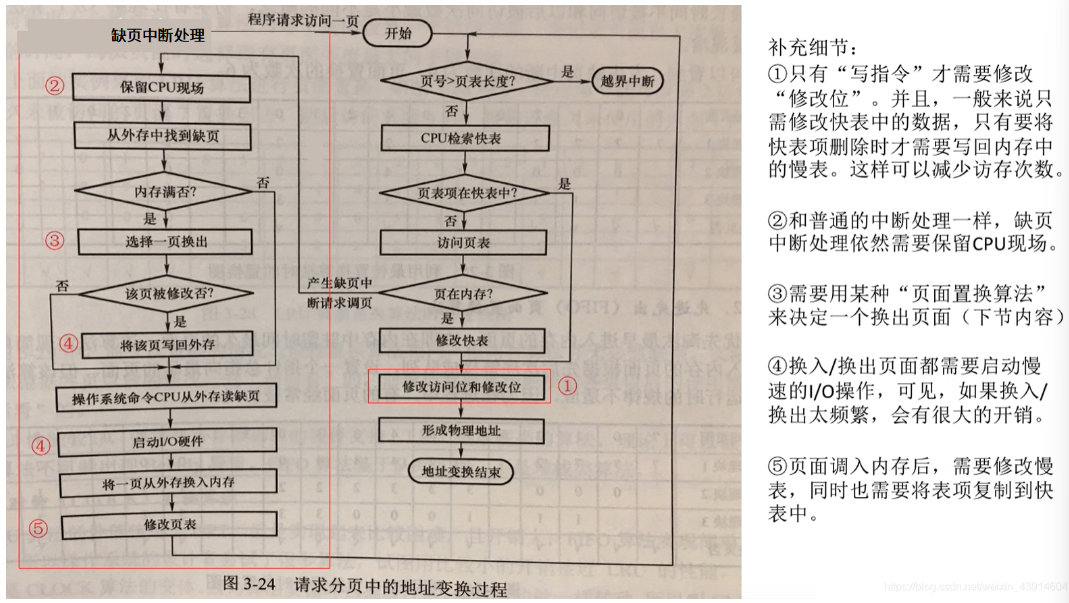

5、缺页中断处理逻辑图
5、页面置换算法

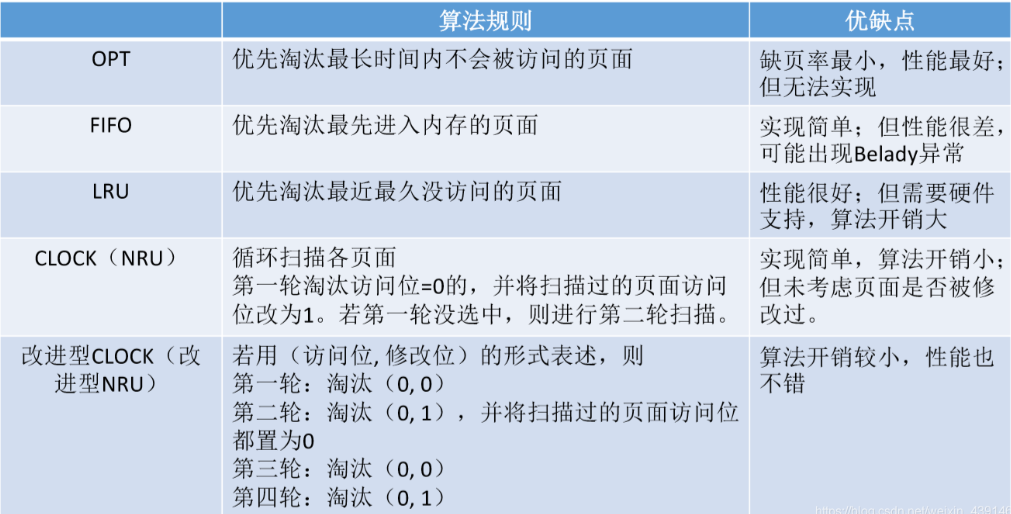

1、各种算法的优缺点
2、最佳置换算法（OPT）
1、思路
1、每次选择淘汰的页面，以后用不使用，或未来最长时间不再被访问的页面（往右边看）
2、最佳置换算法无法实现

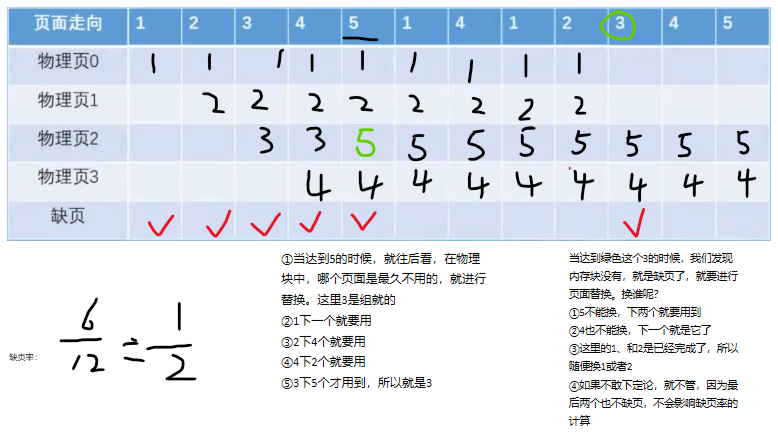

2、例子
1、计算缺页率
3、先进先出置换算法（FIFO）
1、思路
1、就是需要替换时，把最早进来的那个页面替换掉。
2、用队列实现
3、可以理解看左边，看哪个页面在物理块中待的最久，就换掉
2、缺点
1、会产生Belady异常
2、简单实现，容易除错，算法性能差

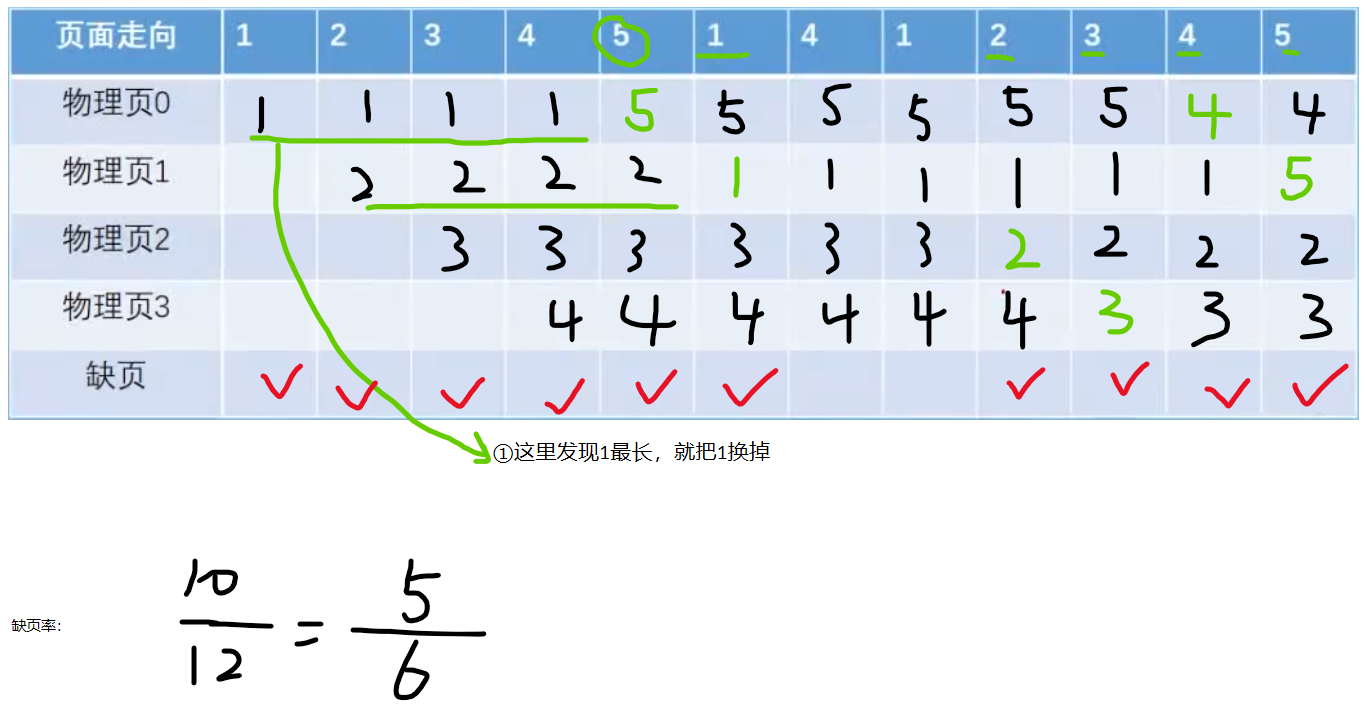

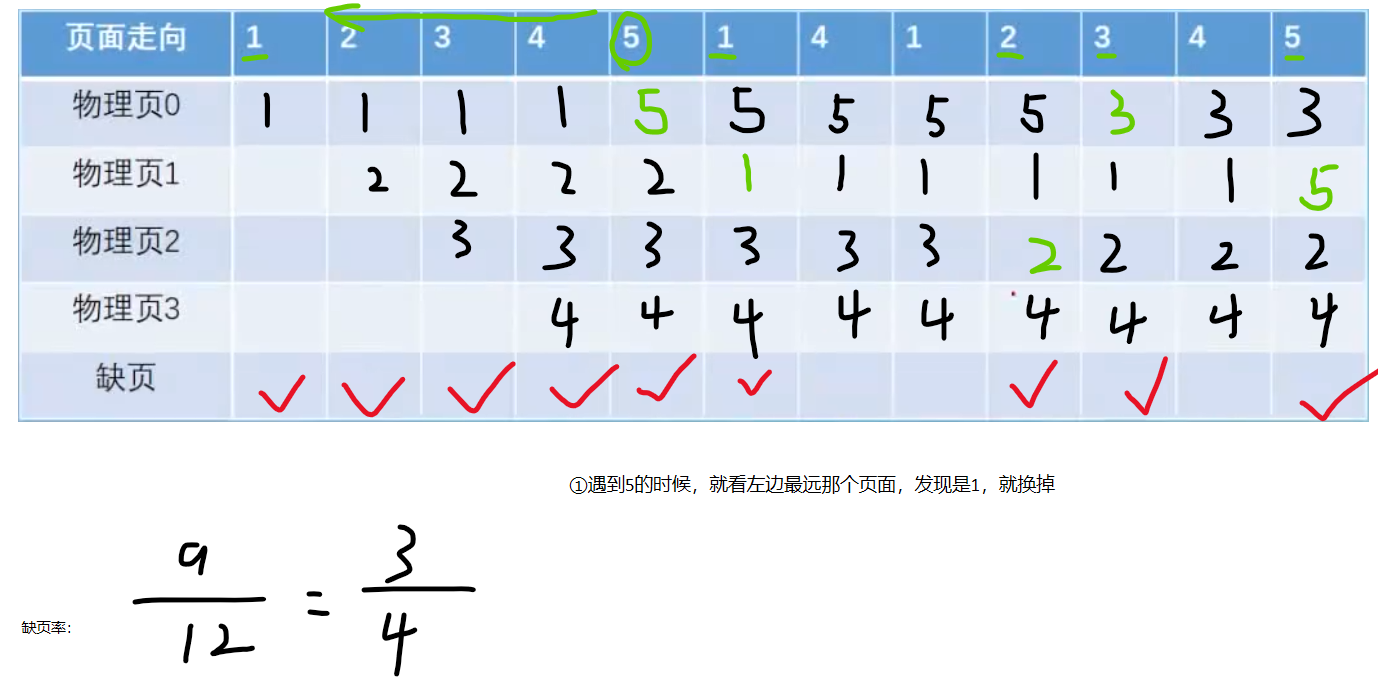

3、例子
1、计算缺页率
4、最近最久未使用置换算法（LRU）
1、思路
1、就是要替换的页面的时候，换最近最久未使用的页面
2、例子
5、时钟置换算法——CLOCK
1、思想
1、为每一个页面设置一个访问位
2、将内存中页面都通过链接指针链接成一个循环队列。当个页面被访问了，其访问位置置为1
3、当需要淘汰一个页面，只需检查页的访问位
①如果是0，就选择换出该页面
②如果是1，就将访问位置为0，暂时不换出，继续检查下一轮
4、如果第一轮扫描都是1，就将这些页面的访问位一次置为0，然后进行第二轮扫描
5、所以选择一个淘汰页面最多会经过两轮扫描。

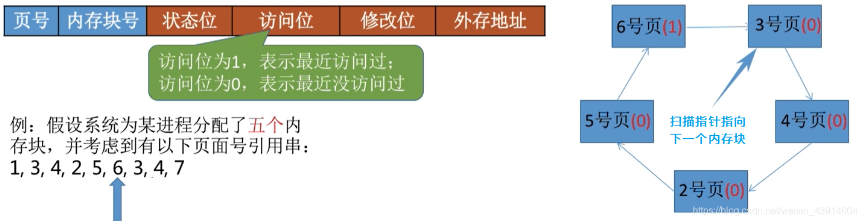

6、图示
