第十一章、数据流图（15分）
1、必须拿12~15分
1、数据流图基本概念

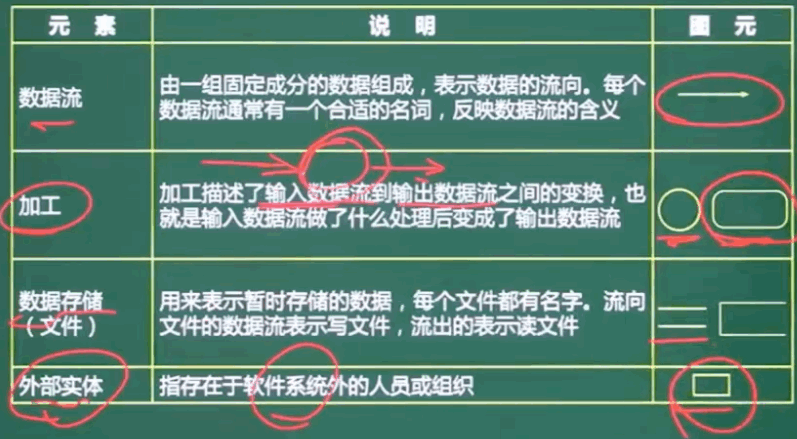

1、如图
2、外部实体
- 系统外部相关的人
3、加工
- 输入和输出数据流之间的转换
- eg：给面包原料，加工出面包

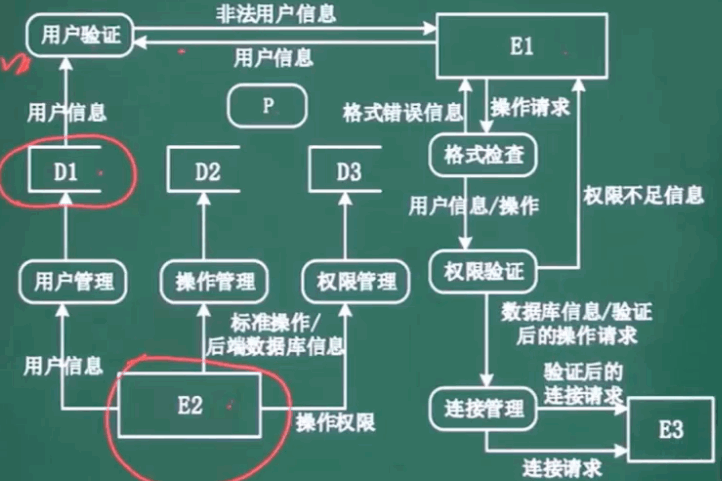

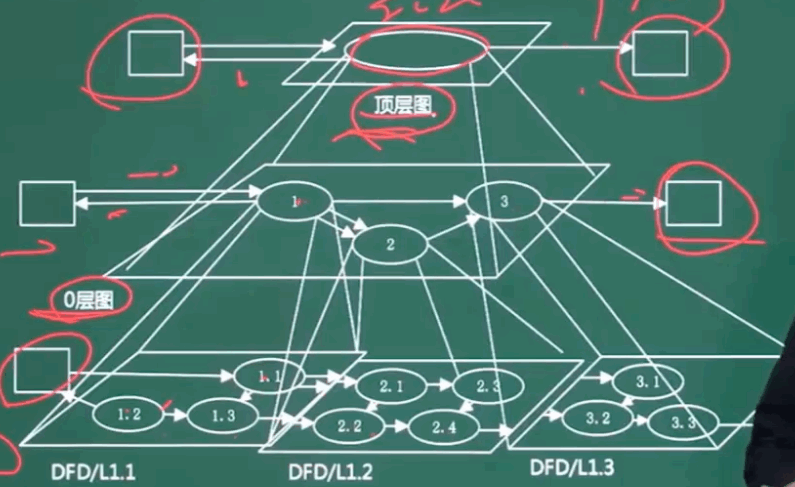

4、例子，如图
5、DFD图（也是数据流图）
- 平衡：外部实体给出的顶层图和0层图，都是一样的。保持不变

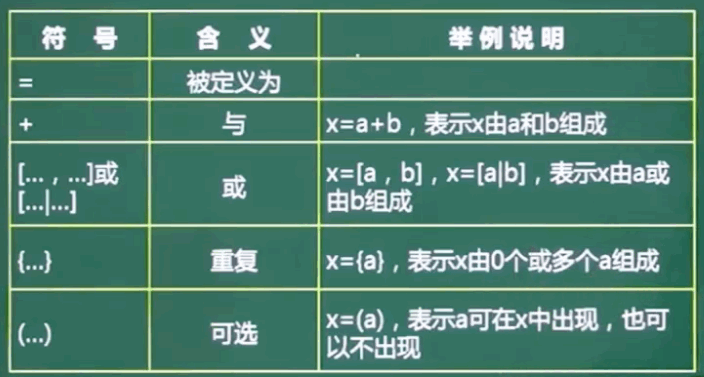

2、数据字典
1、如图
1、是对数据流图的一种补充说明

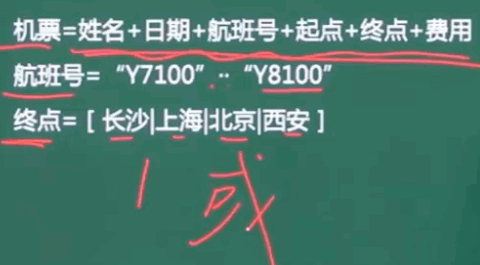

2、例子
1、例子一
3、数据流图平衡原则

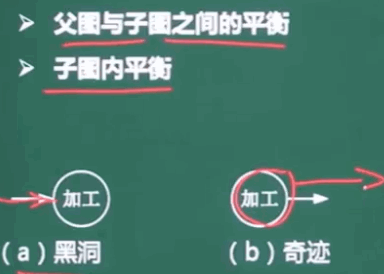

1、原则
1、父图与子图之间的平衡
2、子图圈内平衡
2、错误
1、黑洞
2、奇迹
3、加工的材料和结果不匹配

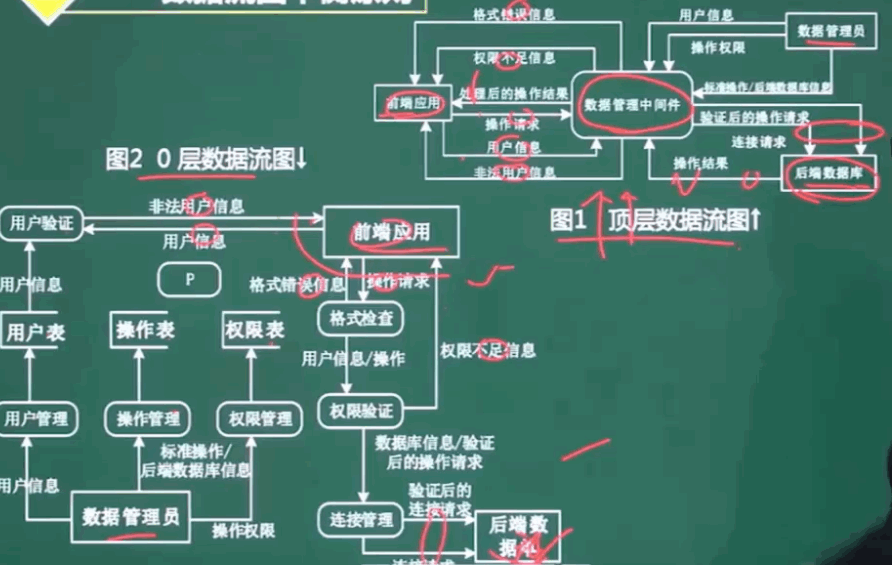

4、如图
3、如何做
1、遇到顶层和0层数据流图
1、我们先看外部实体，顶层和0层是否对应
2、然后主要看数据流，是否一样平衡
- 如果有缺失，就需要补充
- 如果数据流图有错，就找出
3、
2、答题技巧

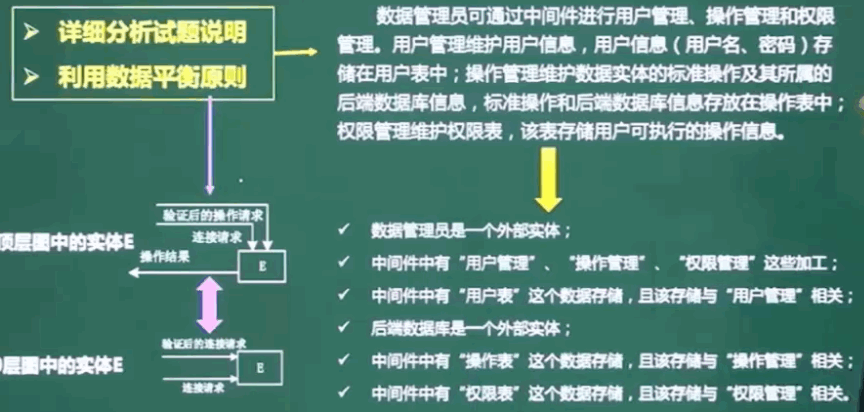

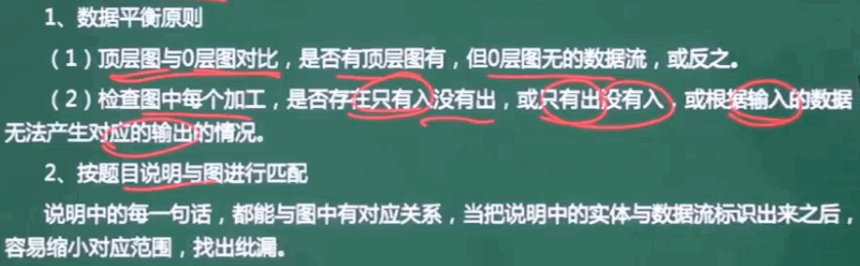

1、如图

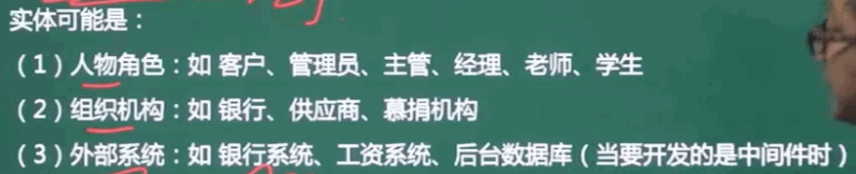

2、补充实体
- 找名词
3、补充存储
- 文字
- 表、库、档案、
4、补充数据流
1、要注意图干是否有错误
2、如图

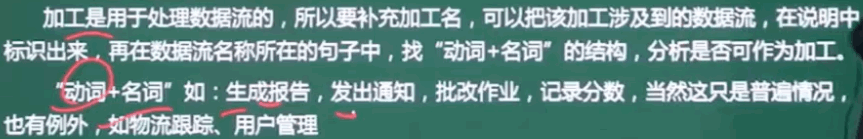

5、补充加工面
1、找动词+名词
2、不要捏造新的词
3、2009年下半年真题

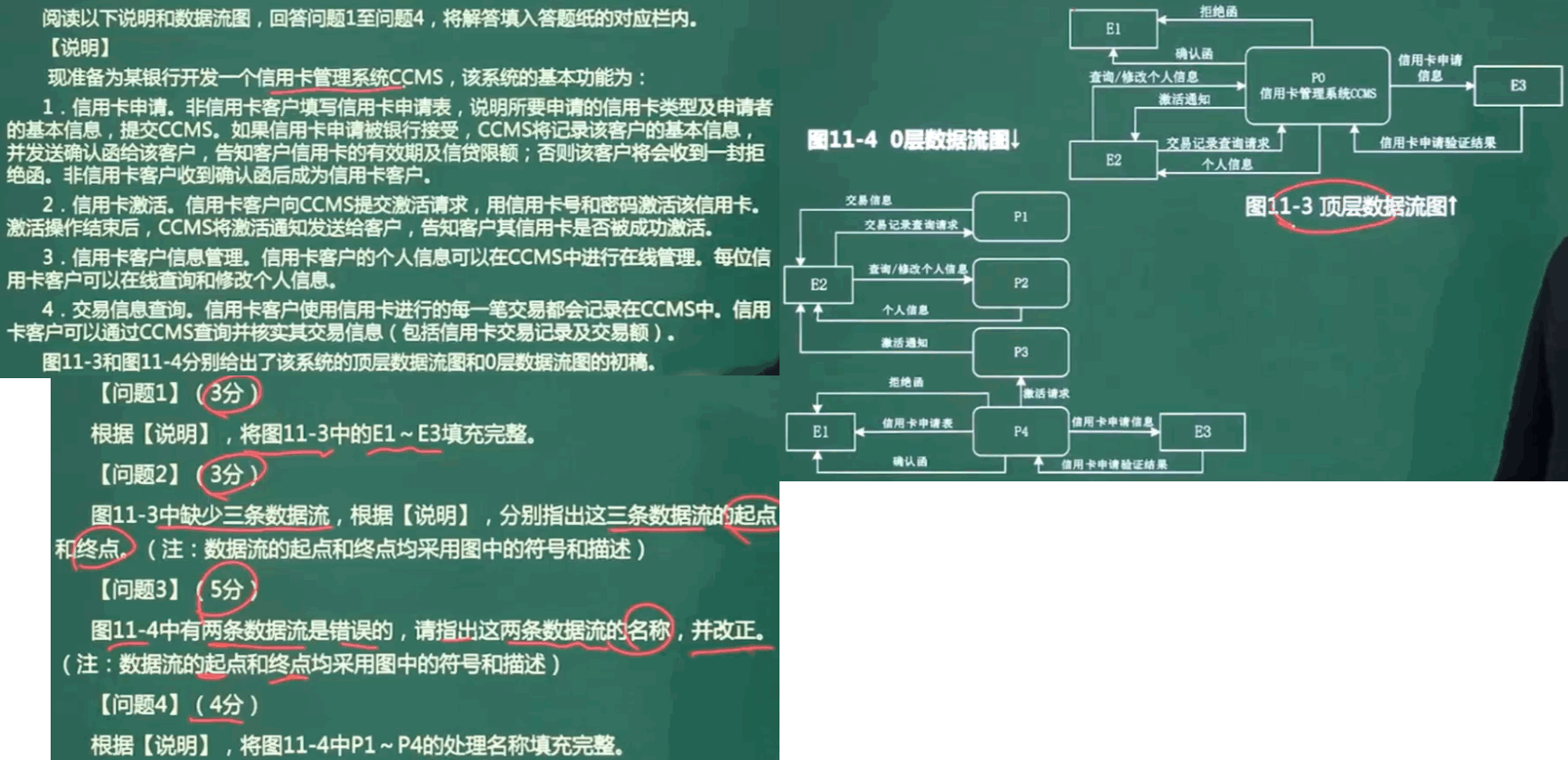

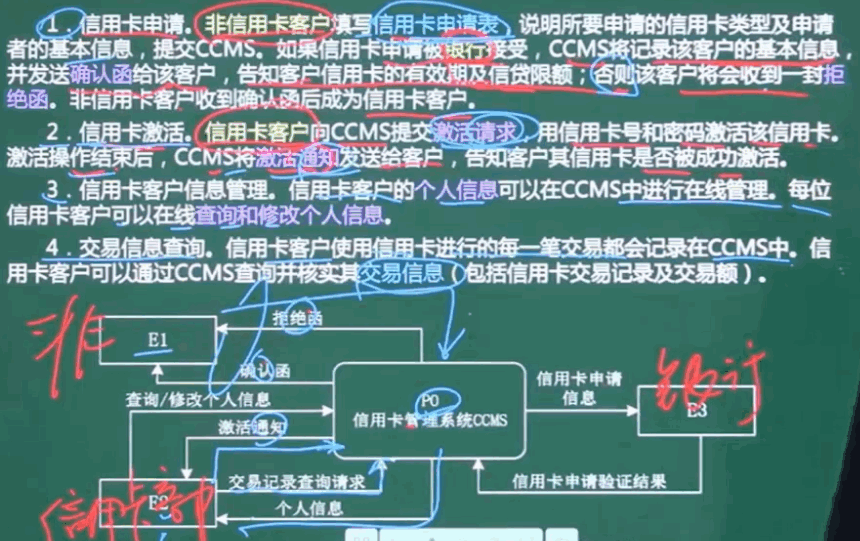

1、题目
2、答案解析
1、第一问
- 这里需要3个实体
- 根据题目可以知道，有3个实体。
- 非信用卡实体
- 信用卡实体
- 银行

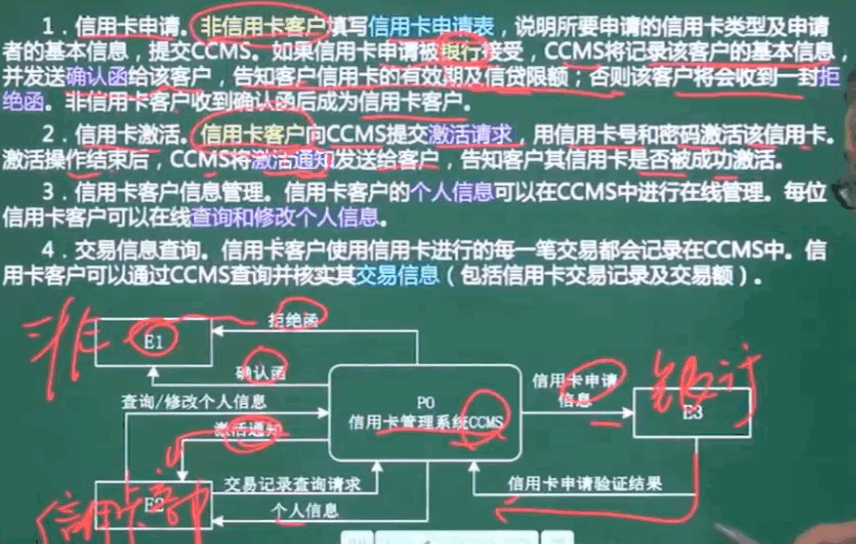

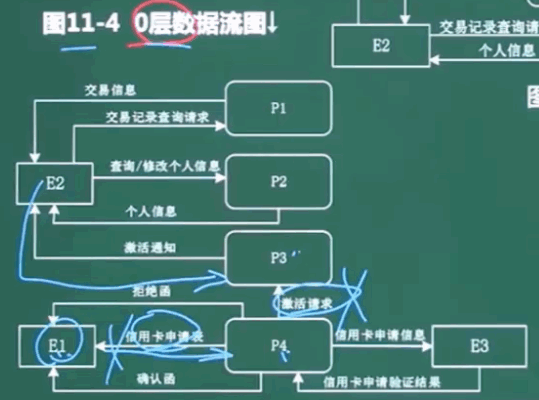

- 如图
2、第二问
- 仔细找找，还是能发现问题的，切忌不要死犟
3、第三问
- 加工与加工之间不会有请求
- 还有，有书面分，1分
4、第四问
- 一般情况是找第一句总结。或最后一句
- 如图

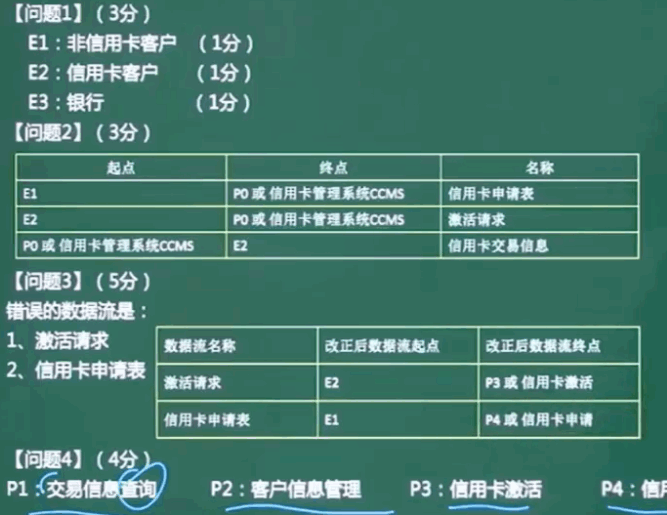

5、完整正确答案
