第四章、存储器
|
32
|
0
|
计算机组成原理

5655 字
|
24 分钟

第四章、存储器

4.1、概述

问题1、存储器可分那些类型

答：按存储介质分、按存储方式分、按在计算机中的作用分

问题2、现代存储器的层次结构，为什么分层

答：为了满足各个对存储的需求。例如大容量、速度、价格等因素。

4.1.1、存储器分类

1、按存储介质分类

1、半导体存储器（易失）

（1）TTL：功耗高、速度快

（2）MOS：功耗低、功耗相对慢

2、磁表面存储器（非易失）

（1）磁头、载磁体

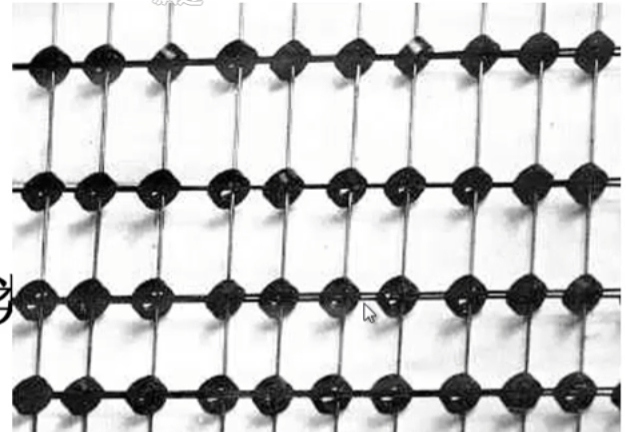

3、磁芯存储器（非易失）

（1）硬磁材料、环状元件

（2）图示

image-20230712000740244

4、光盘存储器（非易失）

（1）激光、磁光材料

2、按存储方式分类

1、存取时间与物理地址无光（随机访问）

（1）随机存储器：在程序中执行过程可读可写

（2）只读存储器：在程序中只能读

2、存取时间与物理地址有关（串行访问）

（1）顺序存取存储器：磁带

（2）直接存取存储器：磁盘

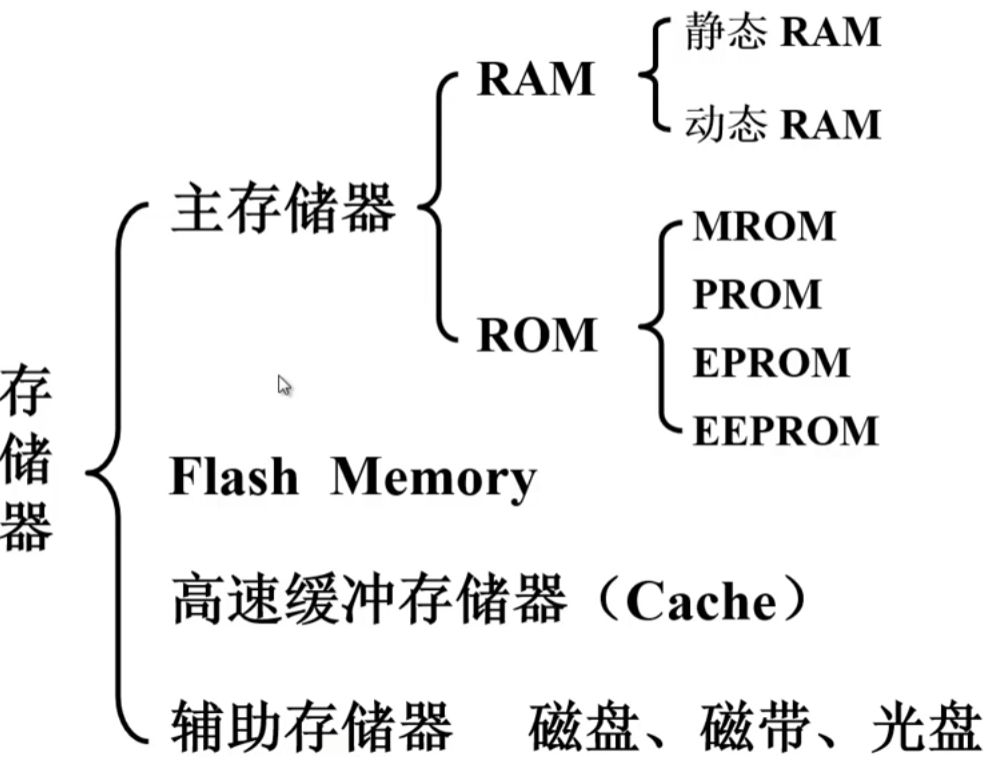

3、按在计算机中的作用分类

image-20230712002003477

4.1.2、存储器的层次结构

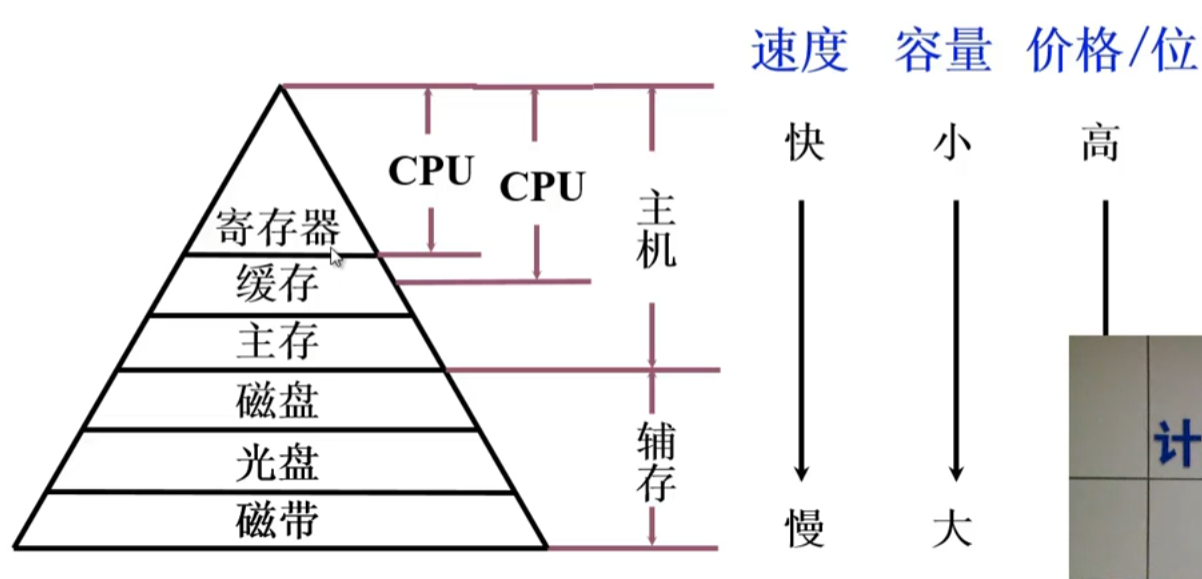

1、存储器三个主要特性的关系

image-20230712003312620

1、存储体系：各层次的存储器通过软件硬件连接起来

2、数据在层次中调用，都是通过软件来自动调用的

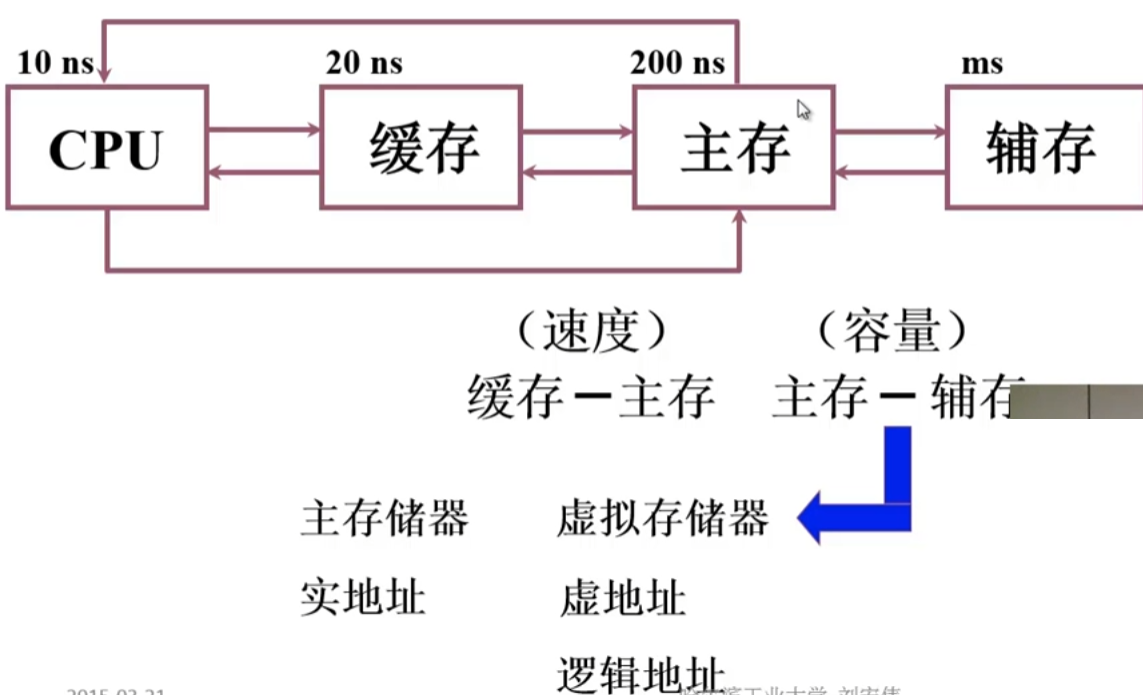

2、缓冲—主存层次和主存—辅存层次

image-20230712004835217

1、主存和缓存通过硬件控制

2、主存的速度辅助存储器的容量和辅助存储器的价格

3、因为CPU的速度提升远远快于主存的速度，所以需要缓存来进行填补差距

4、缓存保存主存中的一些副本

4.2、主存储器—随机存取存储器

4.2.1、概述

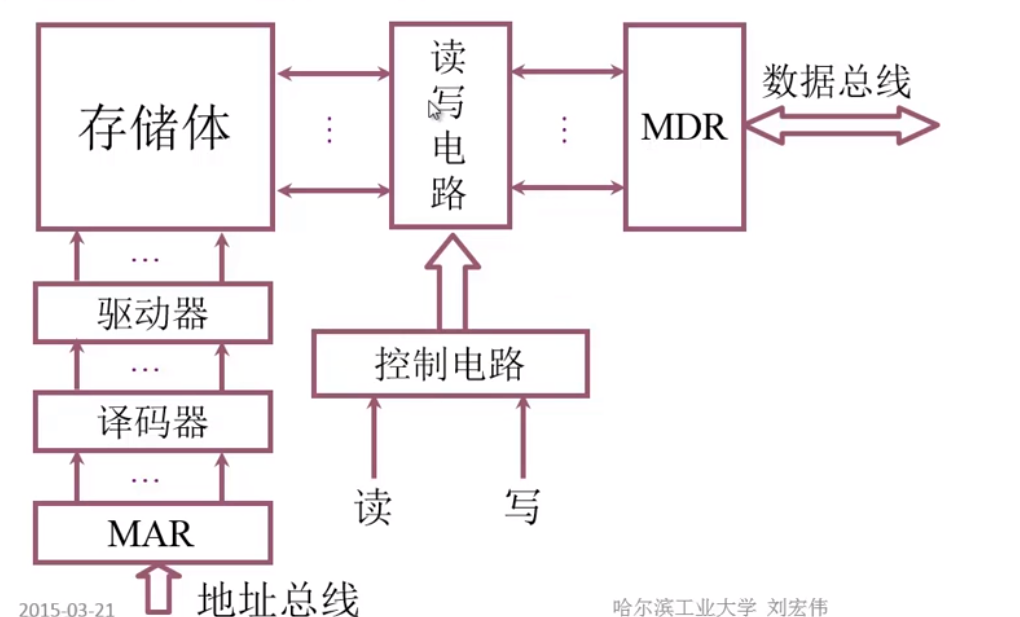

1、主存的基本组成

1、内容

image-20230714002624127

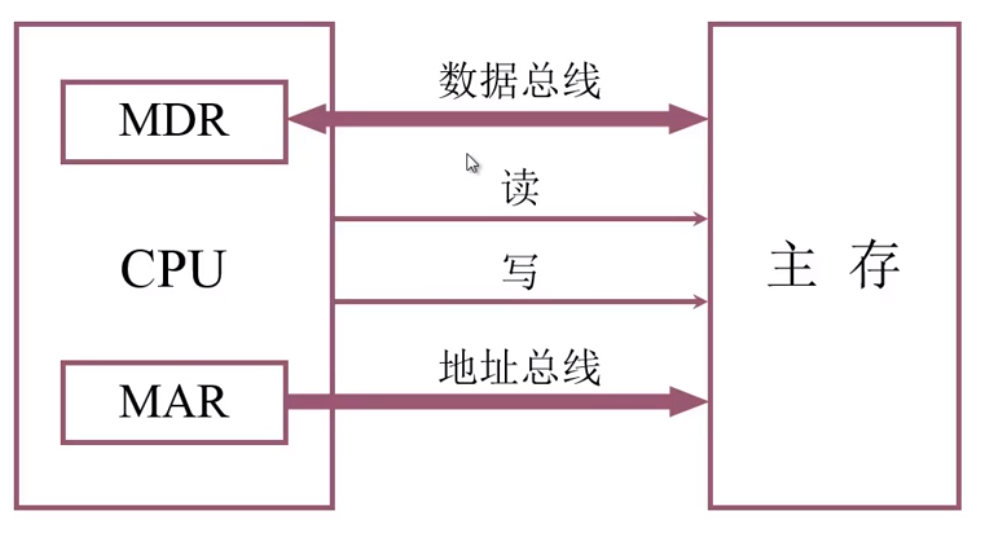

2、主存和CPU的联系

1、内容

image-20230714002810274

3、主存中存储单元地址的分配

1、数据如何在主存储器中进行存储

1、存储12345678H这个数据如何在主存储器中进行存储？

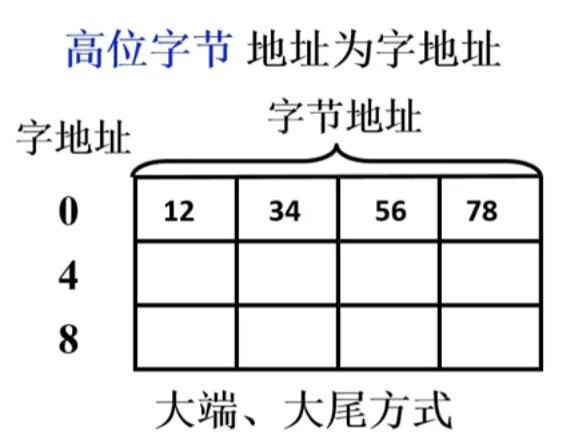

方式一

（1）、按大端、大尾方式，高位字节存储

（2）、就是高位字节放在底部，低位字节放在顶部

image-20230720185356423

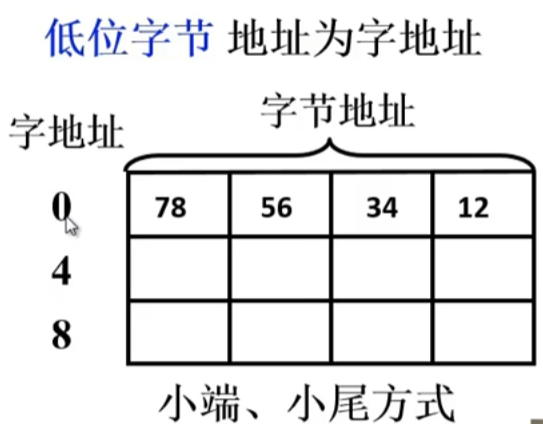

方式二

（1）、按照小尾、小端方式存储

（2）、就是高位字节放在高位地址，低位字节放在低位地址

image-20230720185409388

2、例如x86系统使用的是小尾小端方式

3、不同存储方式相互使用就会产生问题

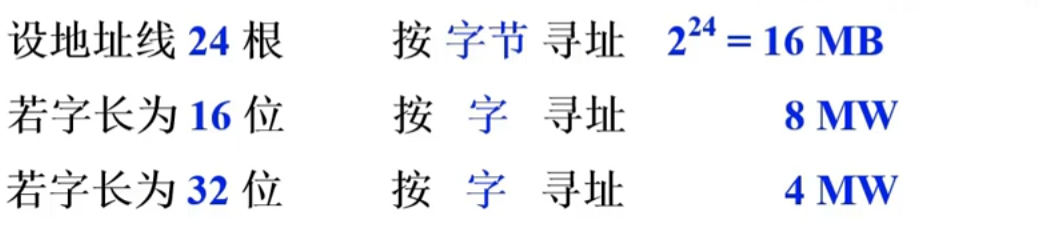

4、例子

image-20230720185500655

4、主存的技术指标

1、存储容量：主存 存放二进制代码的总位数

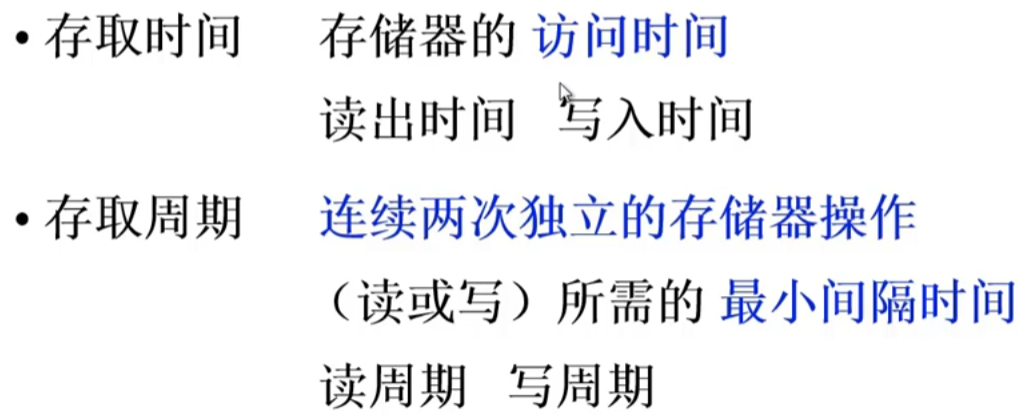

2、存储速度

image-20230720185814149

3、存储器的带宽：位/秒

4.2.2、半导体存储芯片简介

1、问题：半导体的基本结构是什么？

2、问题：什么是半导体的译码驱动方式？

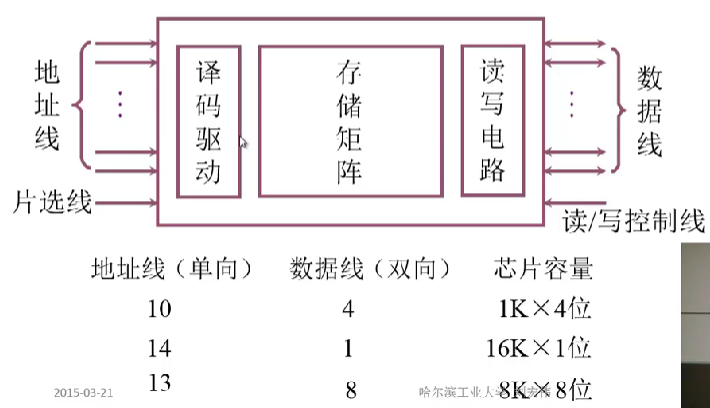

1、半导体存储芯片的基本结构

1、片选线，顾名思义选择芯片执行的导线

2、地址线：输入CPU地址给进地址

3、读写控制信号

image-20230727111652267

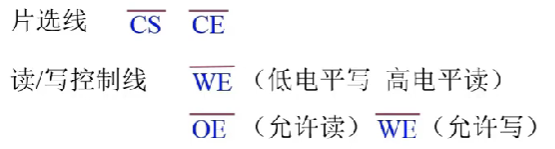

4、片选线、读写控制线

image-20230727112008997

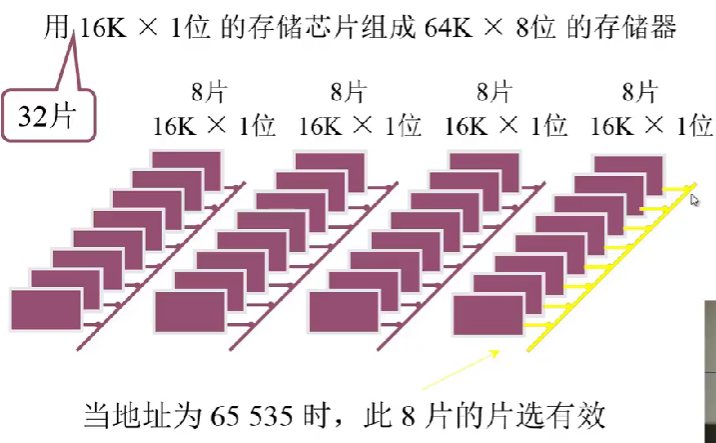

2、存储芯片片选线的作用

（1）可以让一个或多个存储芯片同时工作

1、例子

image-20230727112518918

3、半导体存储芯片的译码驱动方式

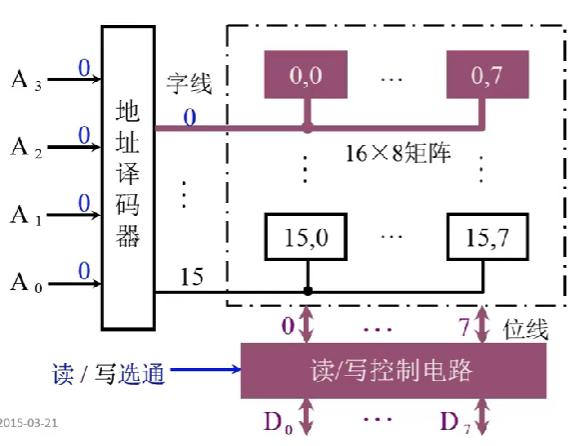

1、线选法

image-20230727113704692

1、存储芯片容量越大，地址译码器转换的线也就越多，芯片集成度没有那么高

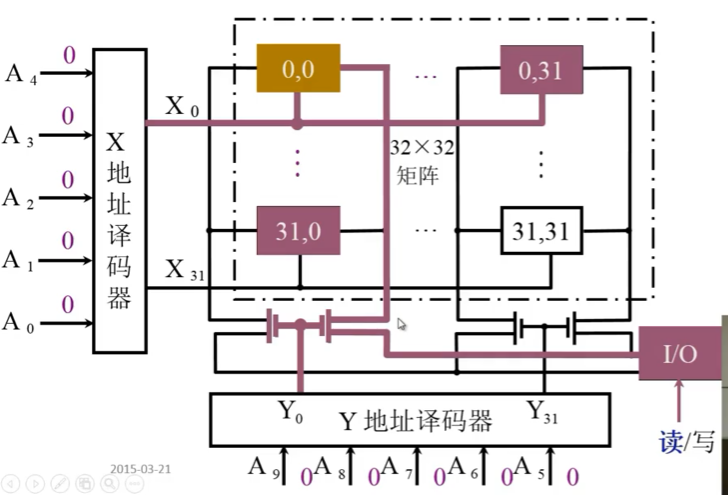

2、重合法

image-20230727120633254

（1）降低经过地址译码器后的的线。集成度高

?4.2.3、随机存取存储器（RAM）

1、问题：保存0和1的原理是什么？

2、问题：基本单元电路的构成是什么？

3、问题：对单元电路如何读出和写入？

4、问题典型芯片的结构是什么样子？

5、静态RAM芯片是如何进行读出和写入操作？

1、静态RAM（SRAM）

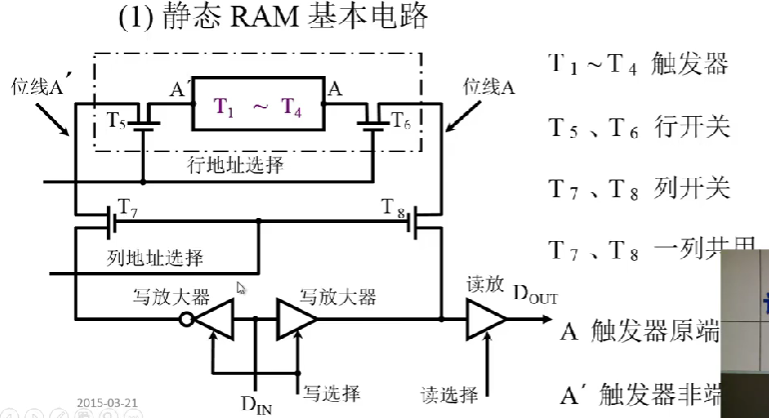

1、基本电路

2、存放0和1的触发器

3、控制行地址选择器

4、图示

image-20230727115436082

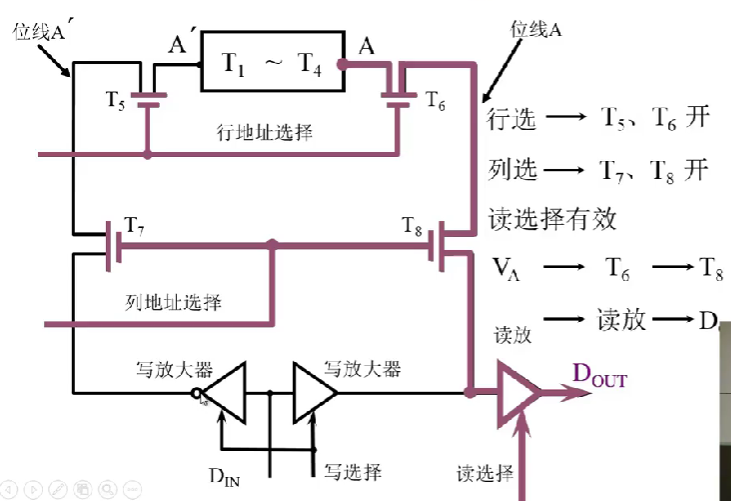

5、静态RAM基本电路的读操作

image-20230727115638139

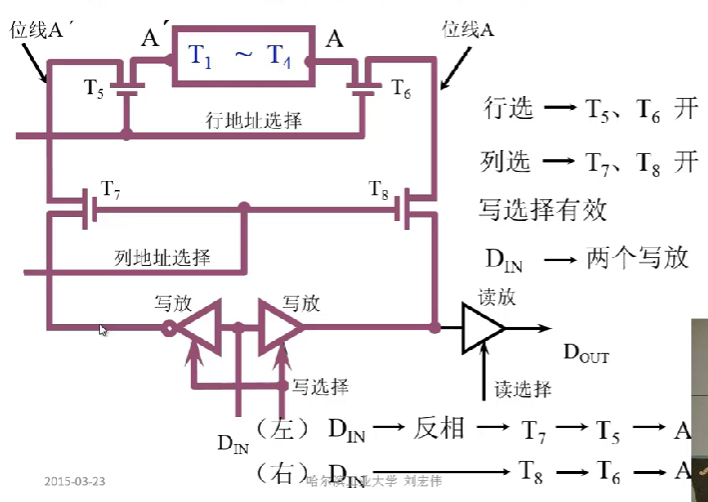

6、静态RAM基本电路的写操作

image-20230727115853068

2、静态RAM芯片举例

1、WE低电平用于写操作，高电平表示读操作

2、CS是片选信号：低电平才被选中

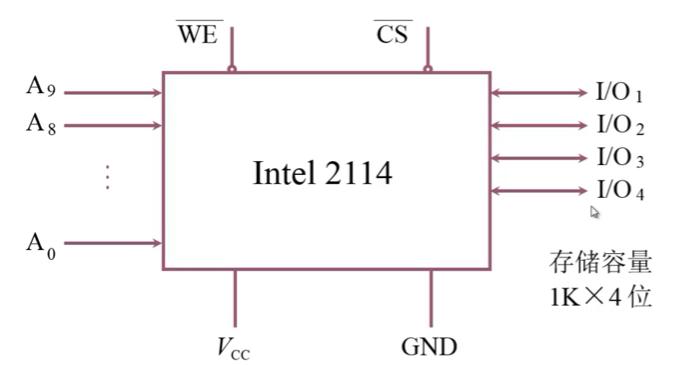

3、外特征

image-20230727120253778

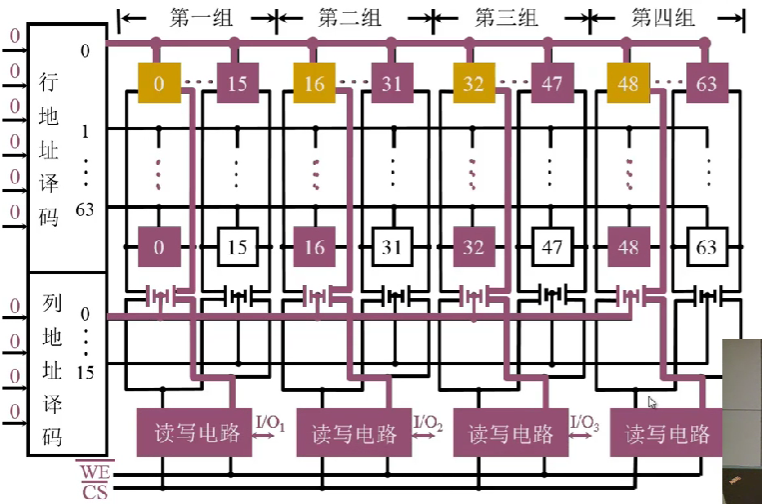

4、intel 2114RAM矩阵（64x64）读

image-20230727121316815

5、64行64列（因为一列有4行所以16*4，读数据是4位）

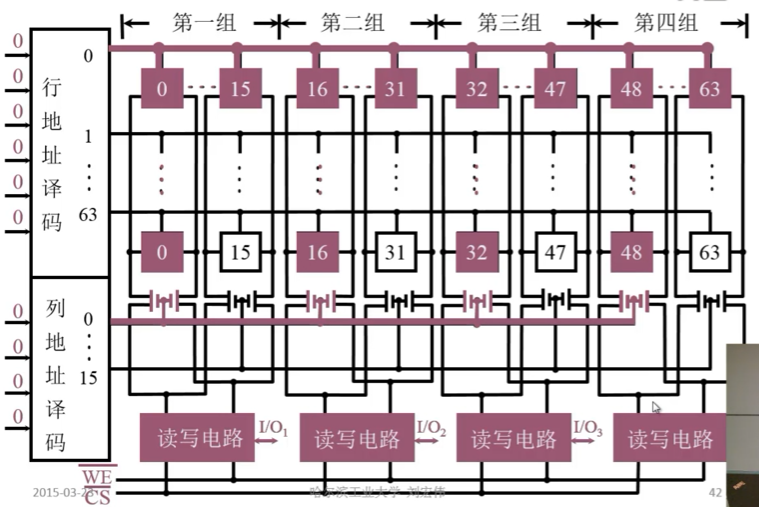

6、intel 2114RAM矩阵（64x64）写操作

image-20230727121450025

3、动态RAM（DRAM）

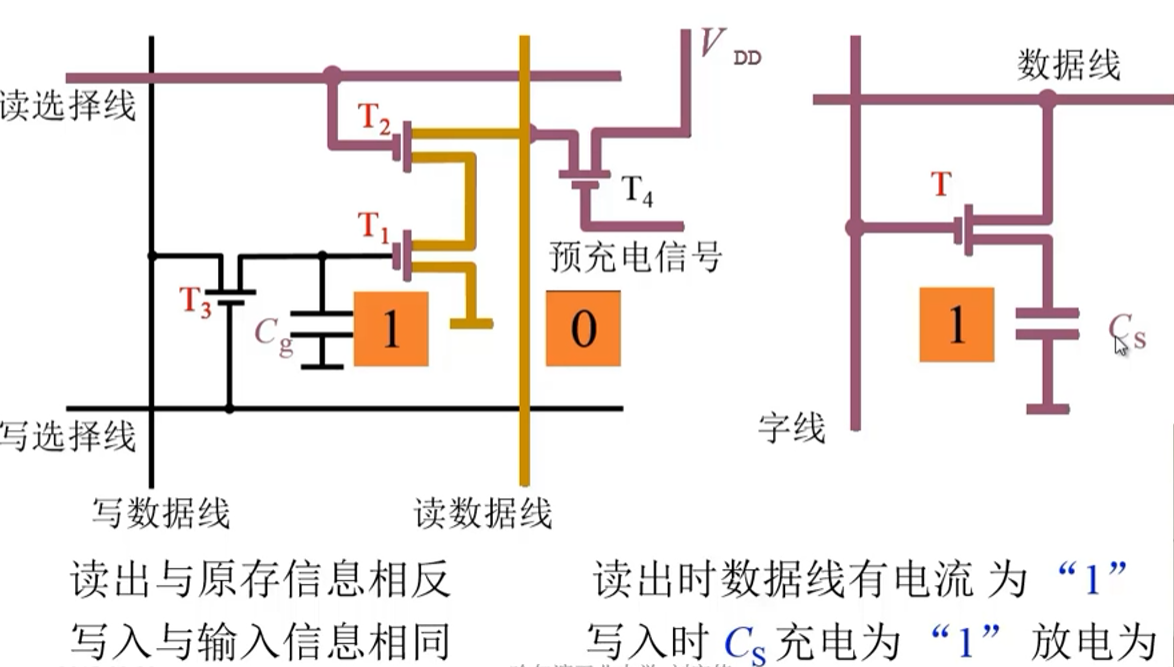

1、动态RAM基本单元电路

1、读出与原存信息相反

2、写入与输入信息相同

image-20230805162818039

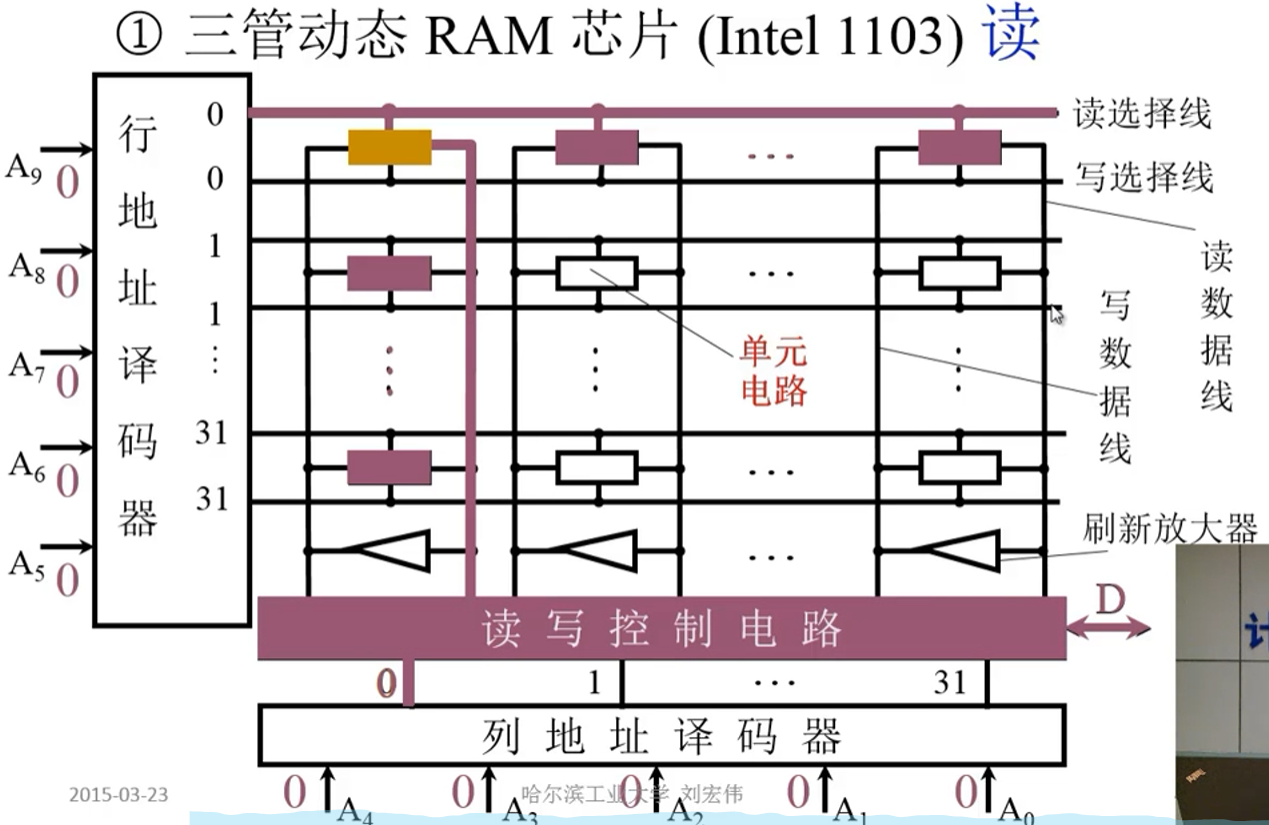

2、动态RAM芯片举例（三管动态RAM芯片（Intel 1103）读）

image-20230805163244532

2、存储单元为1k（2^10）

3、刷新放大器（三角形）是因为电容会漏电，所以需要进行电容补充

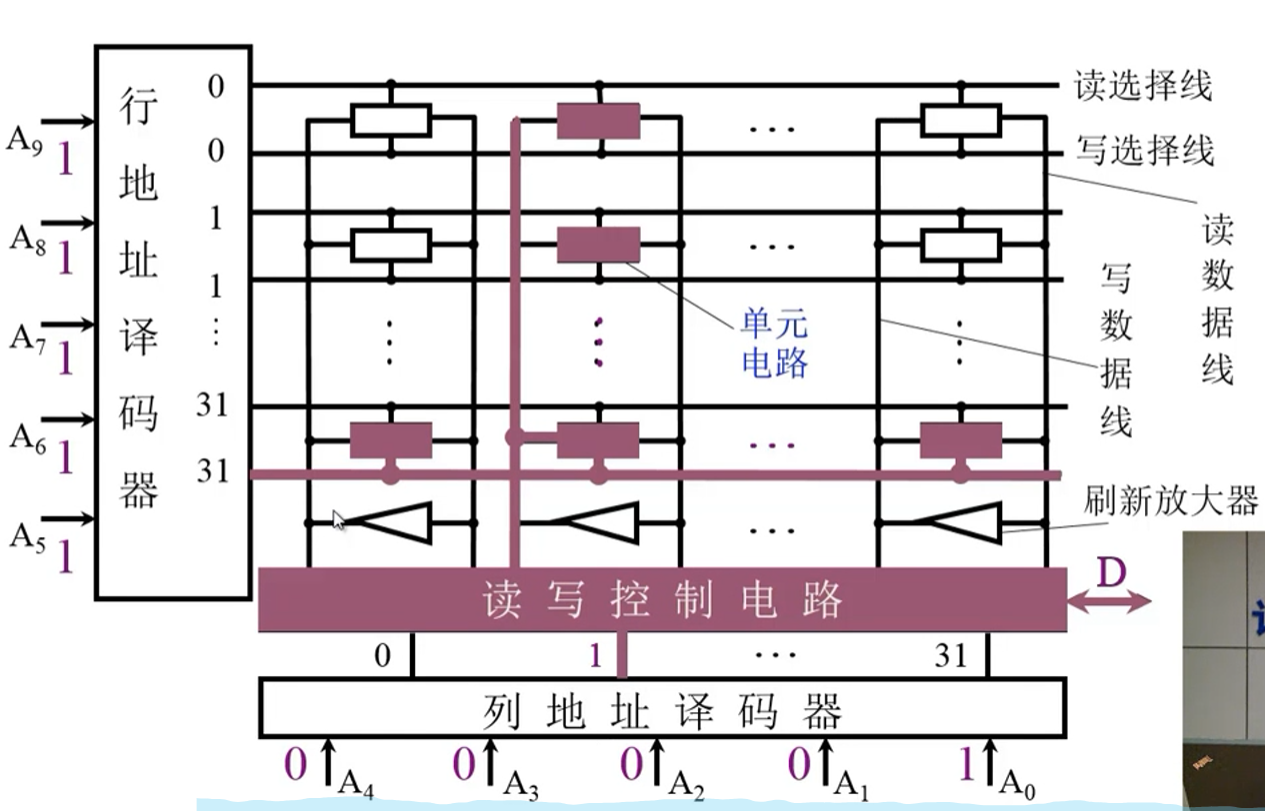

3、动态RAM芯片举例（三管动态RAM芯片（intel 1103）写

1、图示

image-20230805163552821

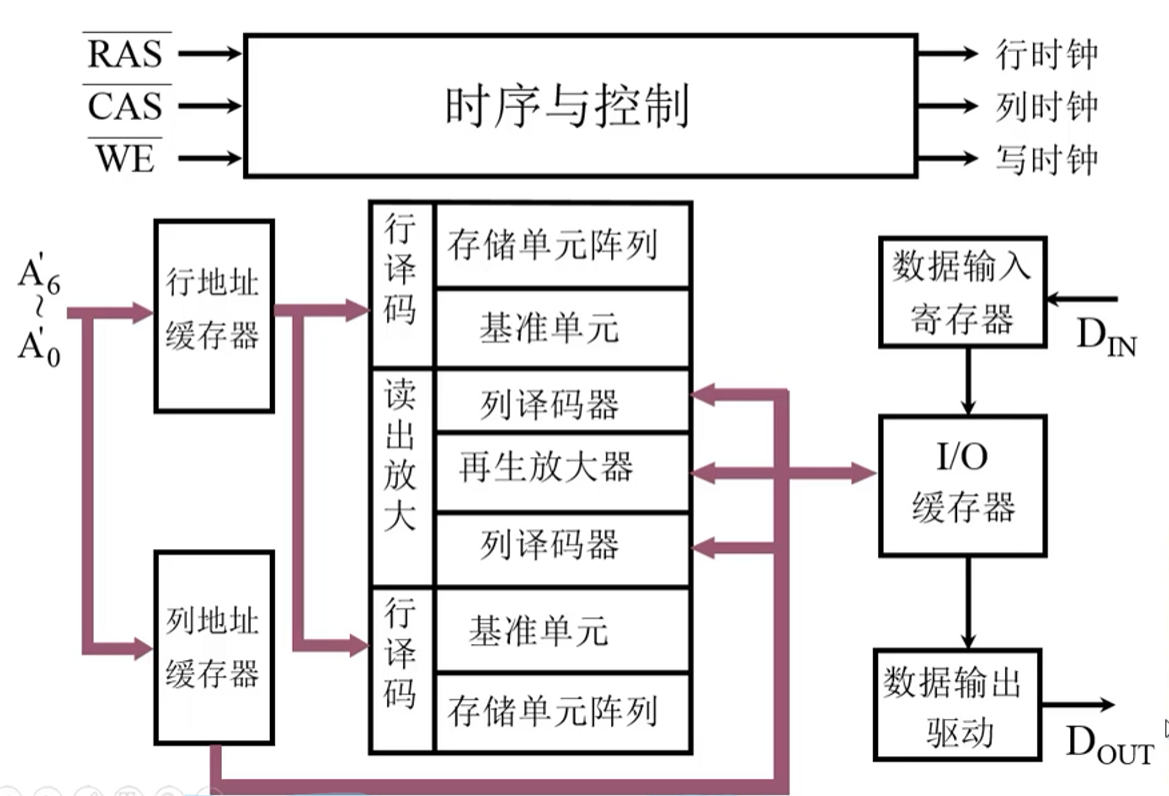

4、动态RAM举例（单管动态RAM（4116 16kX1位）

1、图示

image-20230805163805021

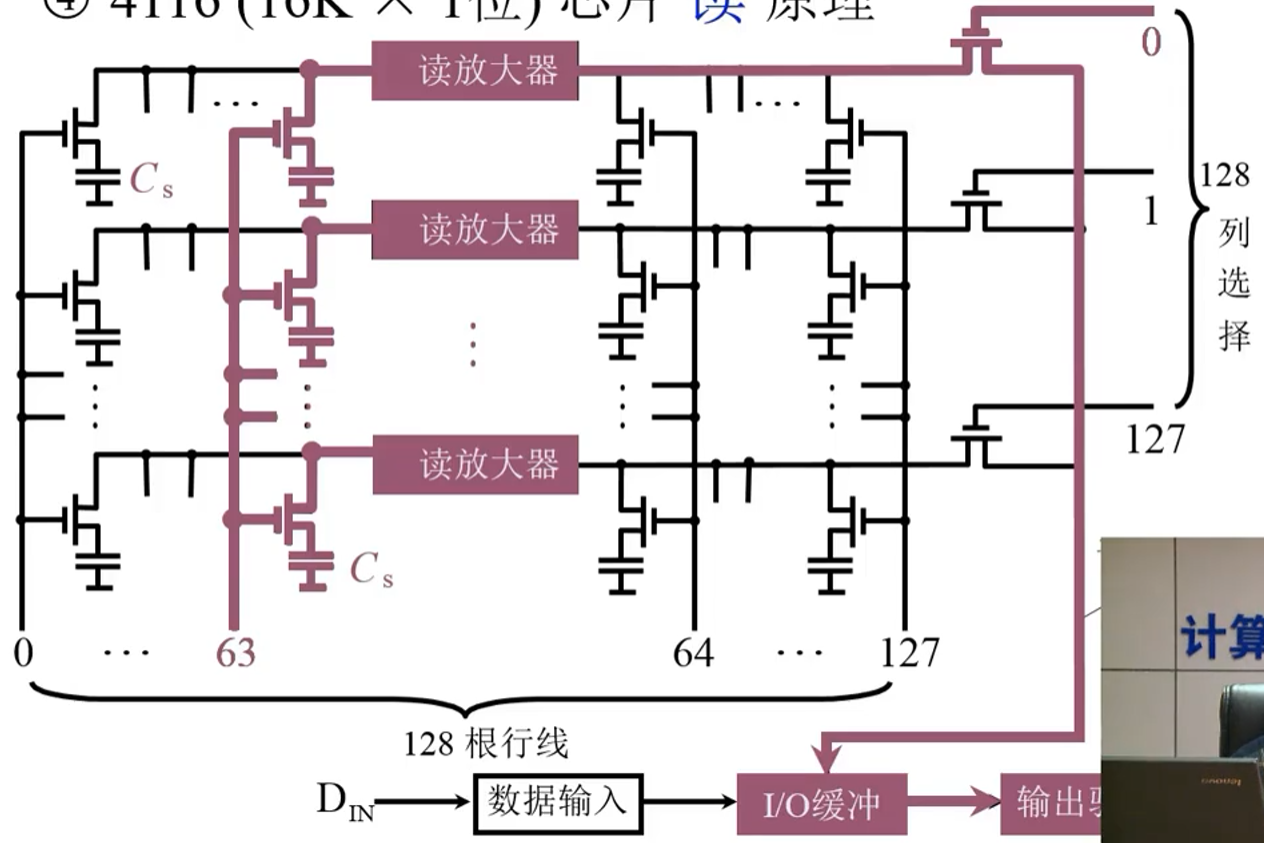

2、4116（16kX1位）芯片读原理

image-20230805164558642

3、读放大器相对于跷跷板，左边高电平，右边就是底电平

4、该芯片的行和列是相反的

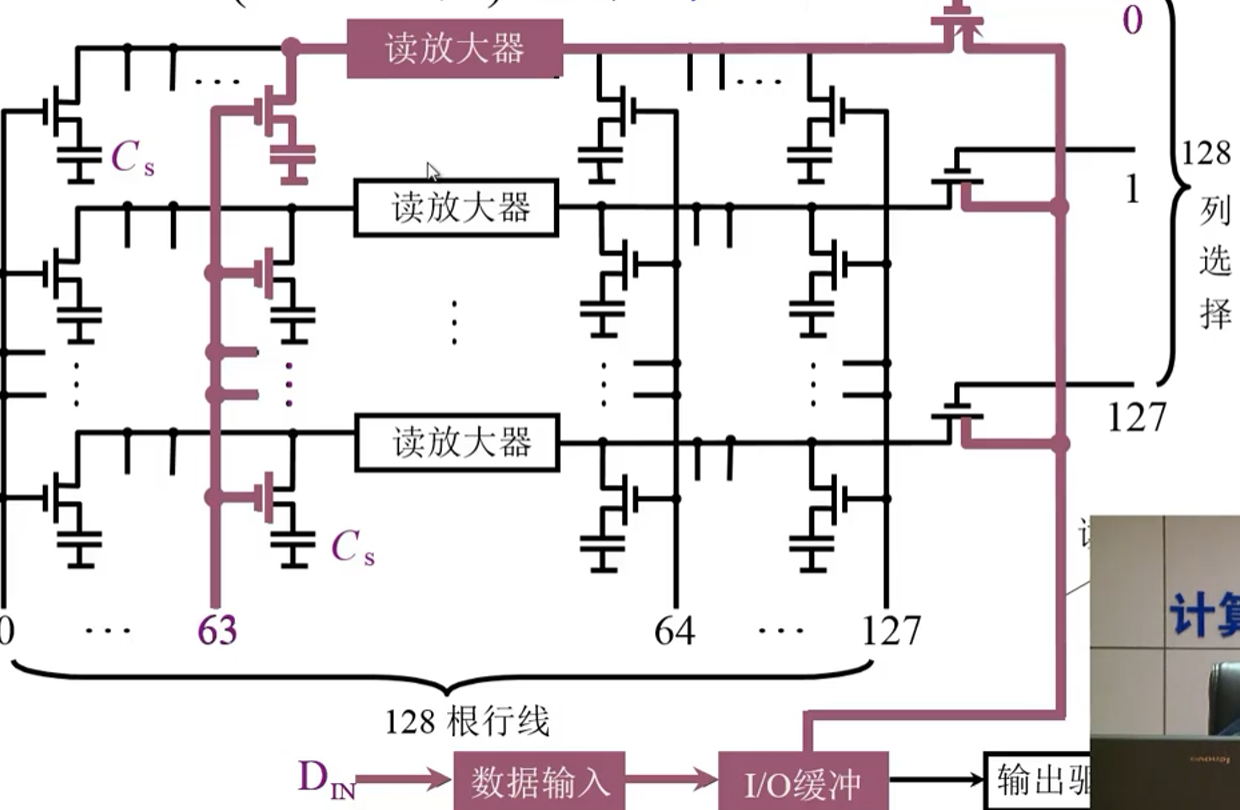

5、4116（16K X 位））芯片的写原理

image-20230805165122549

4、动态RAM刷新

1、刷新与行地址有关，不会影响存储单元中的内容

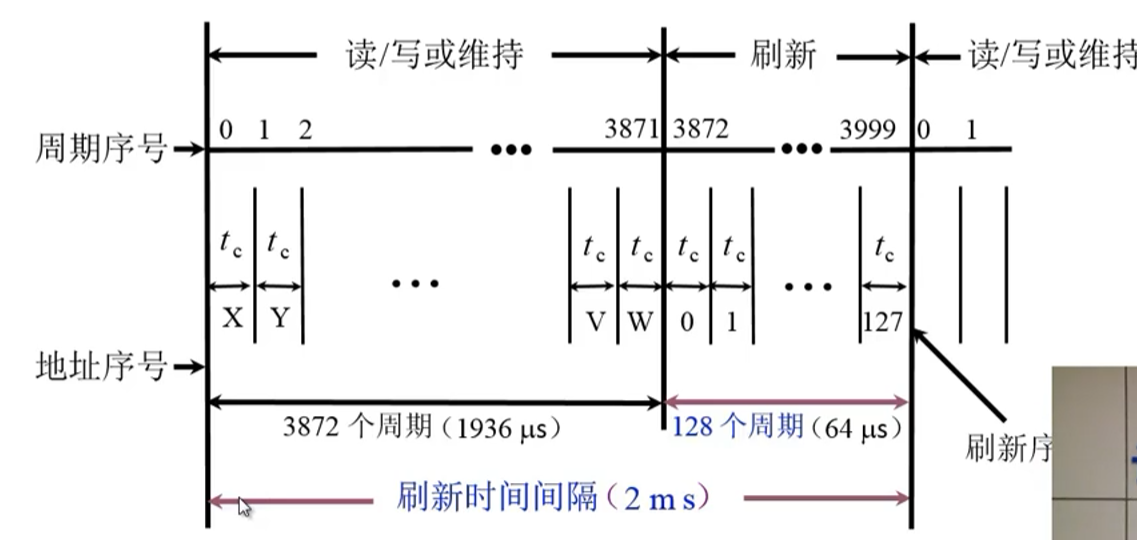

1、集中刷新

1、存取周期为5us 以128*128矩阵为例

image-20230805170509868

2、死区：为0.5us*128 = 64us

3、死时间率为：128/4000*100% = 3.2%

4、这段时间内动态RAM是无法使用的

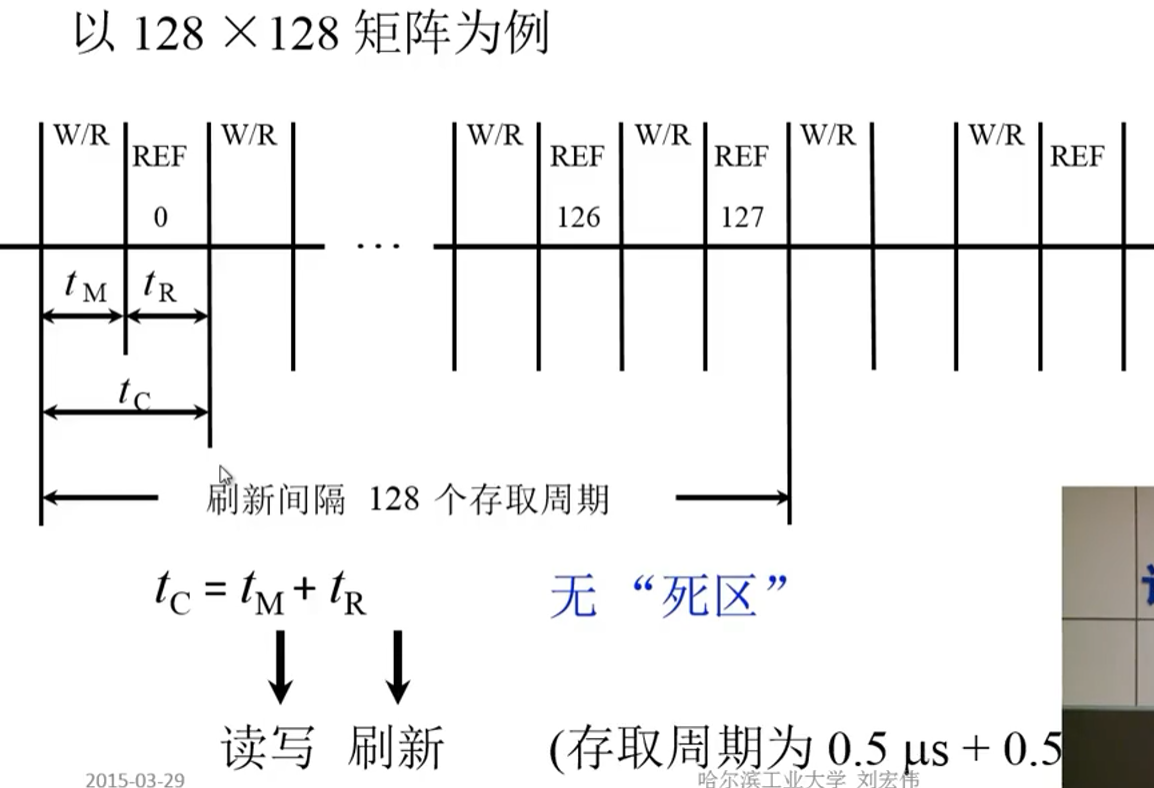

2、分散刷新（存取周期为1微秒）

1、以128*128矩阵为例

image-20230805171043452

2、好处是没有死区

3、坏处是周期时间延长1倍，影响性能

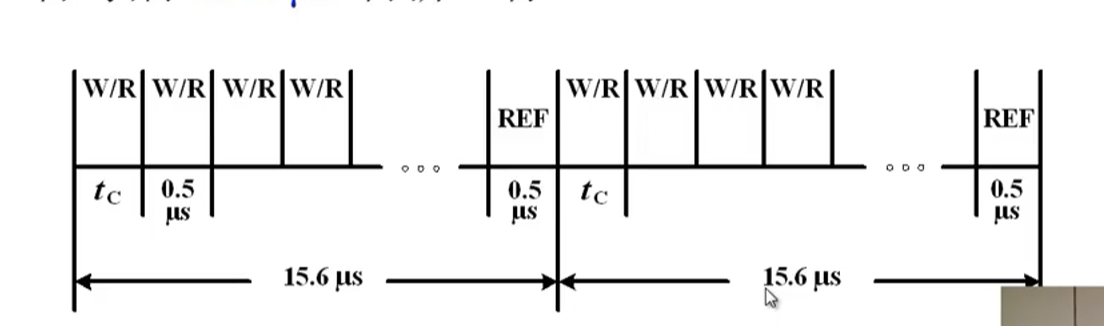

3、分散刷新与集中刷新相结合（异步刷新）

1、还是以为128*128的存储芯片为例（存储周期为0.5微秒）

2、每隔15.6微秒刷新一次（一行）

3、局部看是集中刷新，全局看是分散刷新

image-20230805172031787

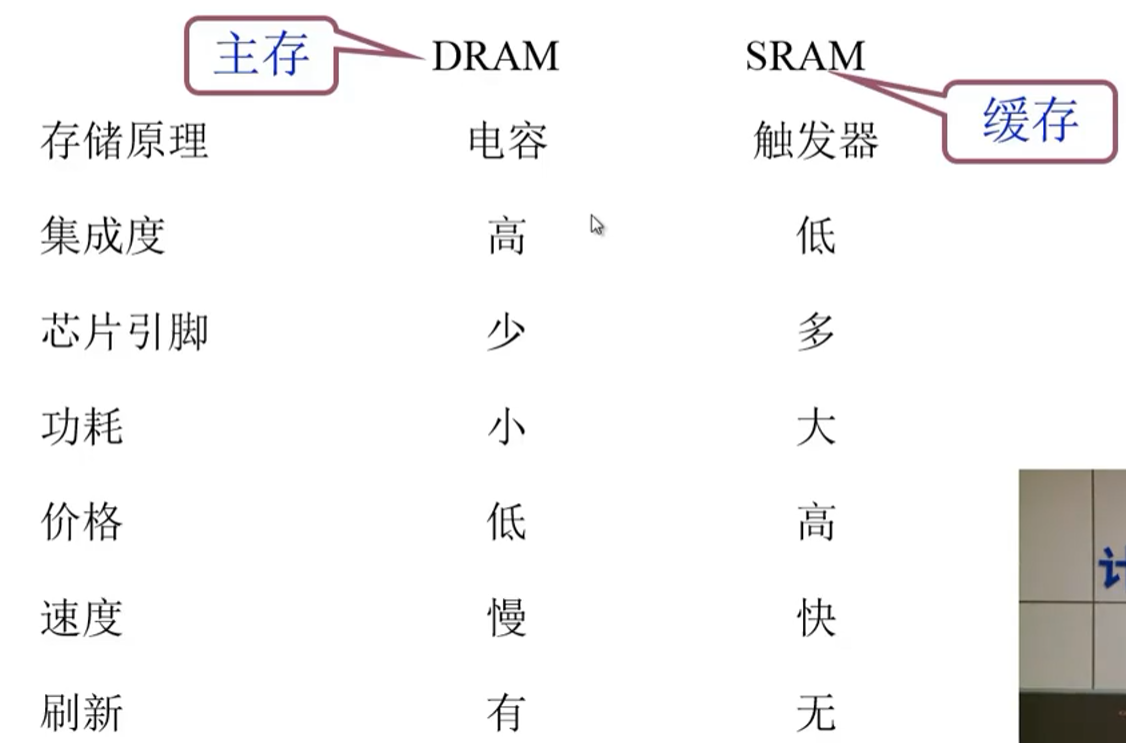

5、动态RAM和静态RAM的比较

image-20230805172902729

4.2.4、只读存储器（ROM）

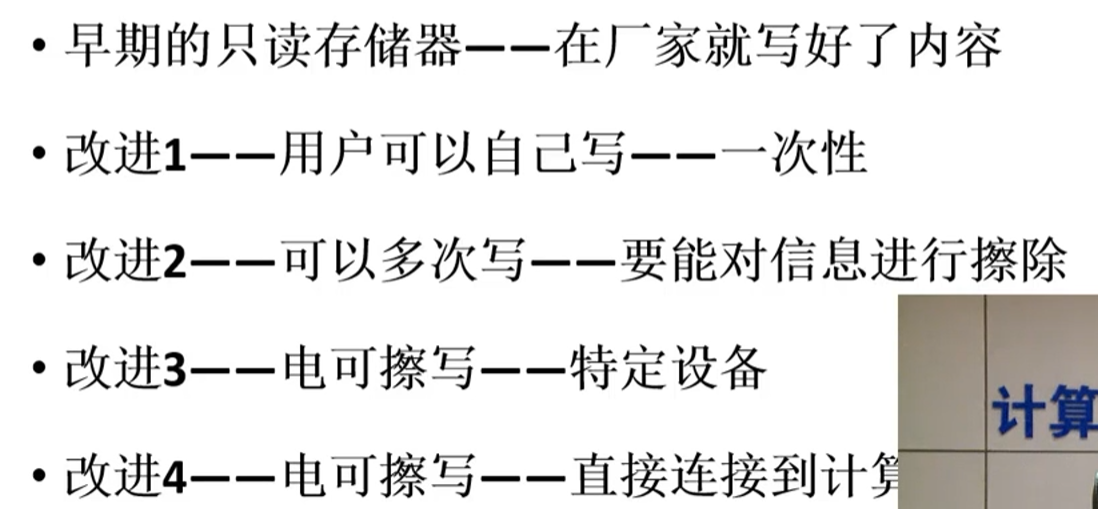

1、早期发展问题历程

image-20230808105847737

1、掩模ROM（MROM）

1、任何信息无法修改

2、行列选择线交叉处有MOS管位"1"

3、行列选择器交叉处无MOS管“0”

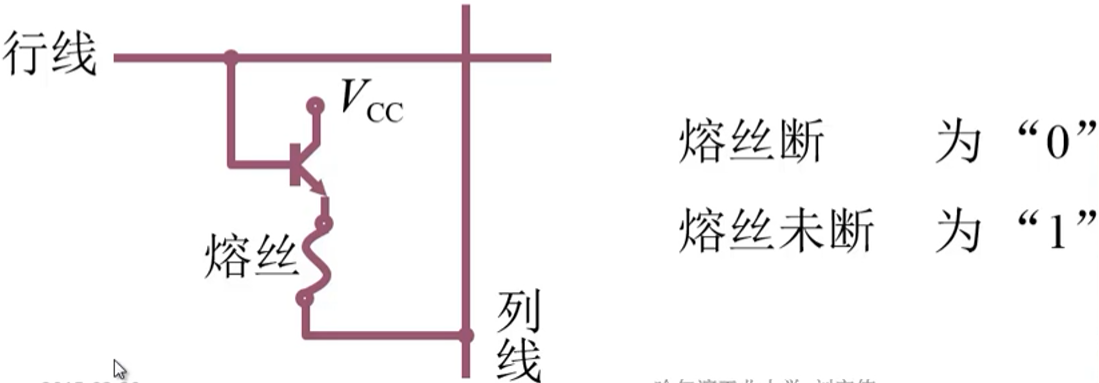

2、PROM（一次性编程）

1、通过熔丝断和未断来控制信号

image-20230808110231678

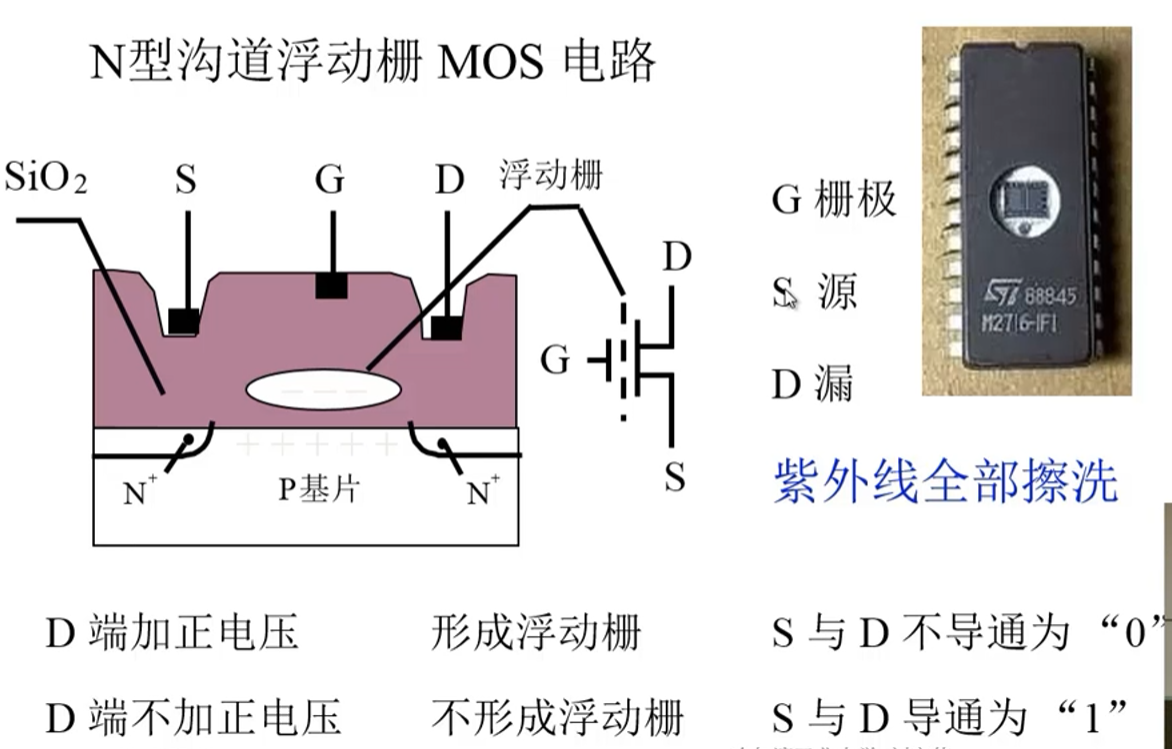

3、EPROM(多次性编程)

image-20230808122239252

4、EEPROM（多次性编程）

1、电可擦写

2、局部擦写

3、全部擦写

5、Flash Memory(闪电型存储器)

EPROM 价格便宜，集成度高
EEPROM 电可擦洗重写
Flash Memory比EEPROM快 具备RAM功能

4.2.5、存储器与CPU的连接

1、存储器容量的扩展

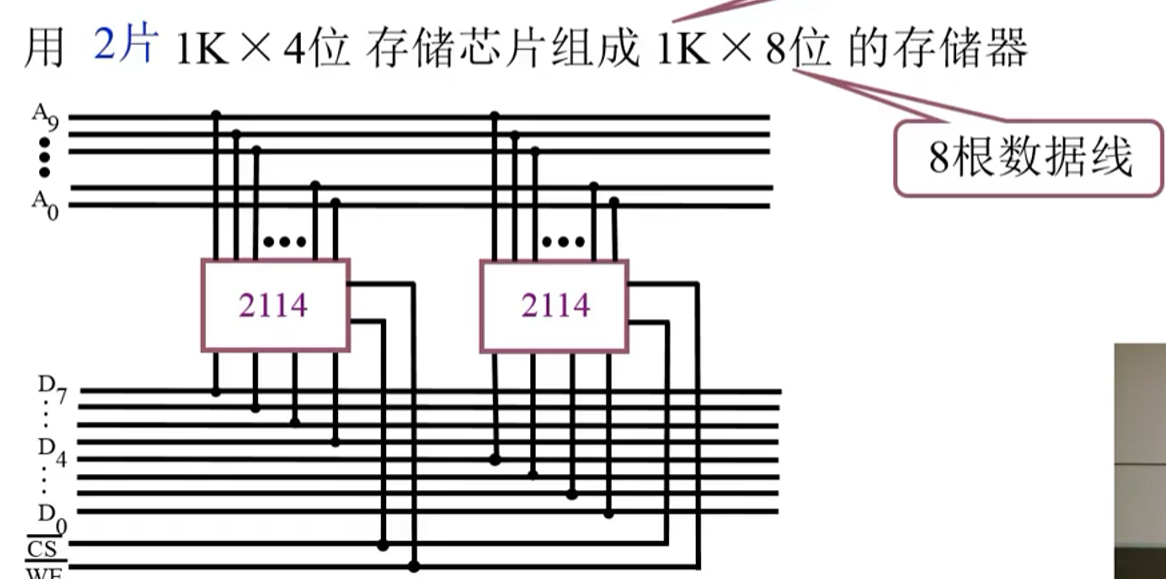

1、位扩展（增加存储字长）

1、2114芯片是4位的所以有4条数据线，1k的2114芯片，大小位2^10=1k

2、片选和读写信号需要连接在一起

image-20230808123753725

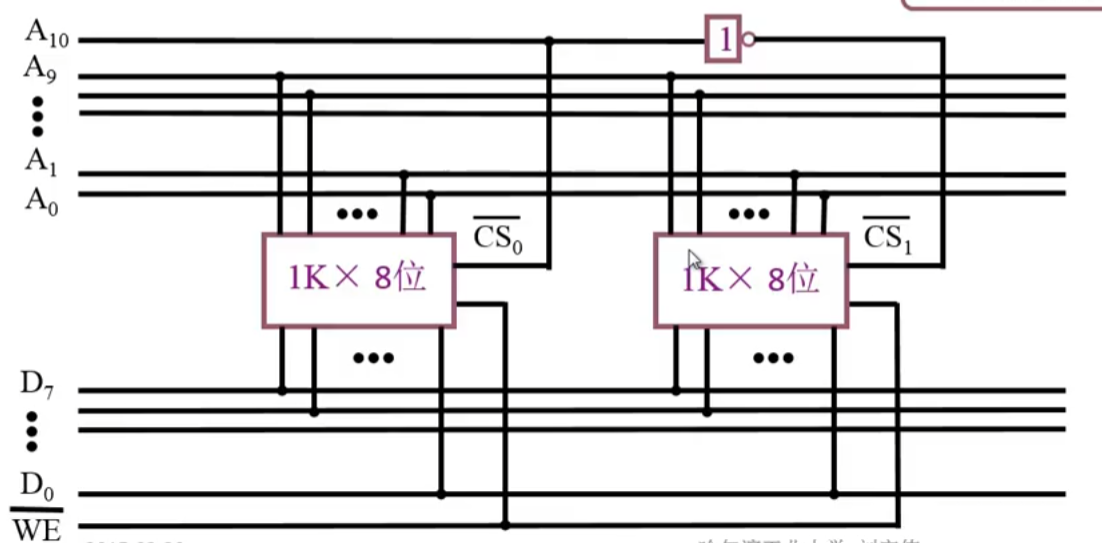

2、字扩展（增加存储字的数量）

1、用2片1K X8位 存储芯片组成2K X8位的存储器

2、图示

image-20230809105854411

3、两个芯片不能同时工作，因为数据线只有8条，所以会混乱

4、系统给2k X8位的存储器多一条地址线，如果A10==0，就选择第一个芯片，A10=1就是第二个芯片

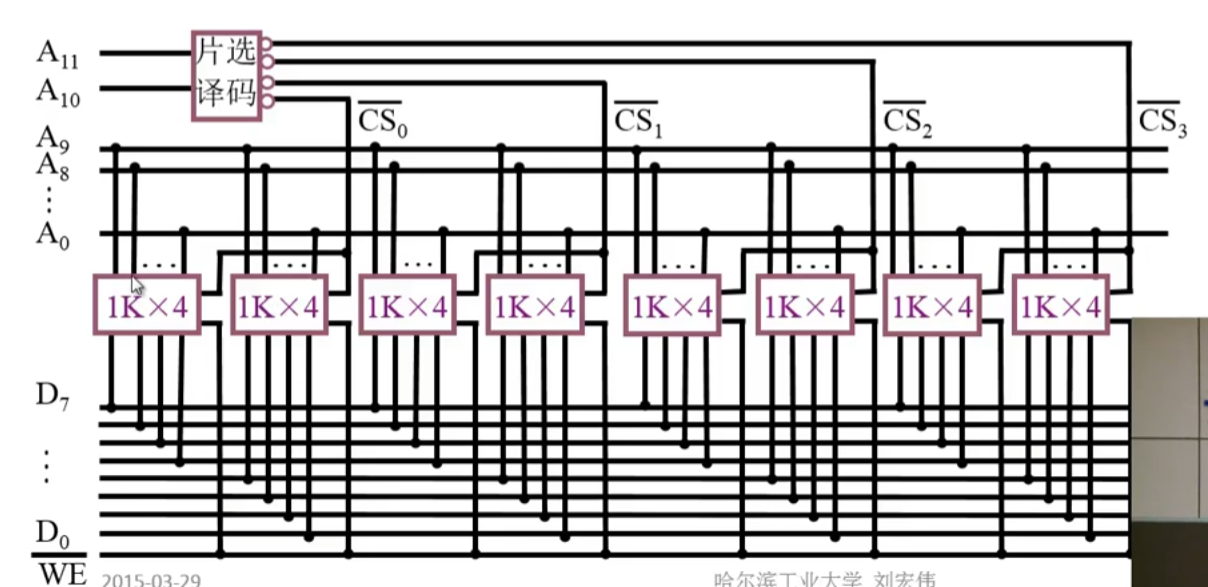

3、字、位扩展

1、4K*8位，总共有12根地址线，8根数据线

2、用8片1K4位存储芯片组成4K\8位的存储器

3、直接将8片1K*4的芯片分为4组

4、图示

image-20230809110958141

5、通过A10和A11来控制使用哪个芯片组

6、A10和A11分别为 00 01 10 11 来控制1、2、3、4组芯片的使用

3、存储器与CPU的连接

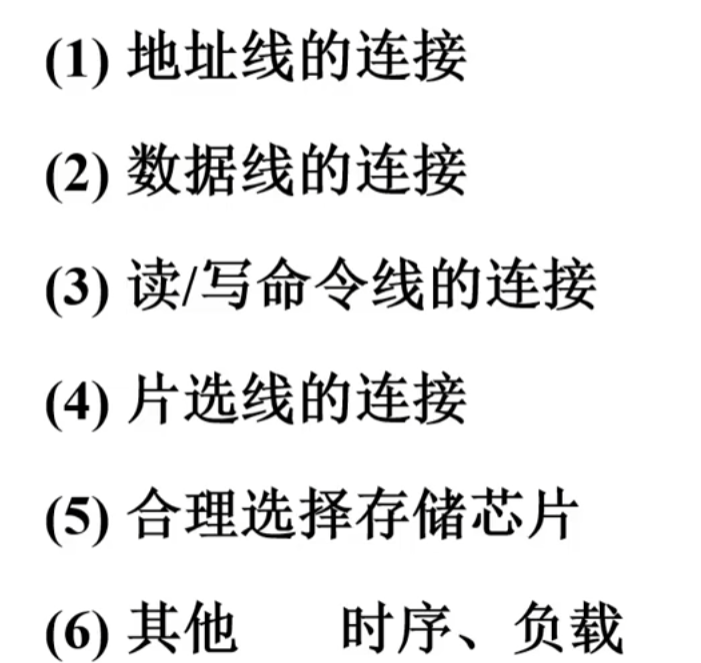

1、主要内容

image-20230809112713097

1、例子1

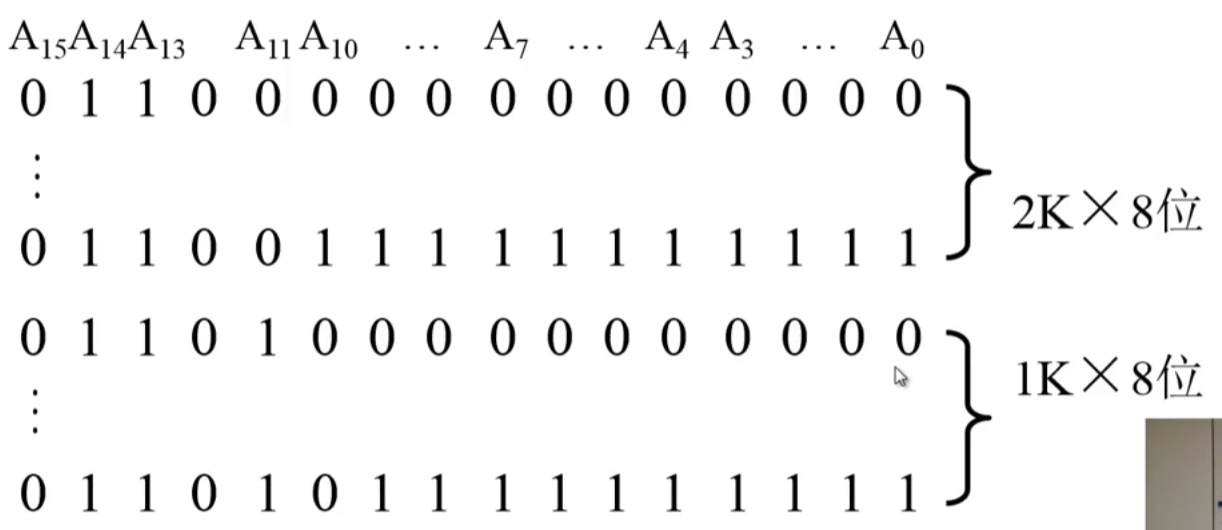

1、写出对应的二进制地址码

image-20230809112731308

2、确定芯片的数量及类型

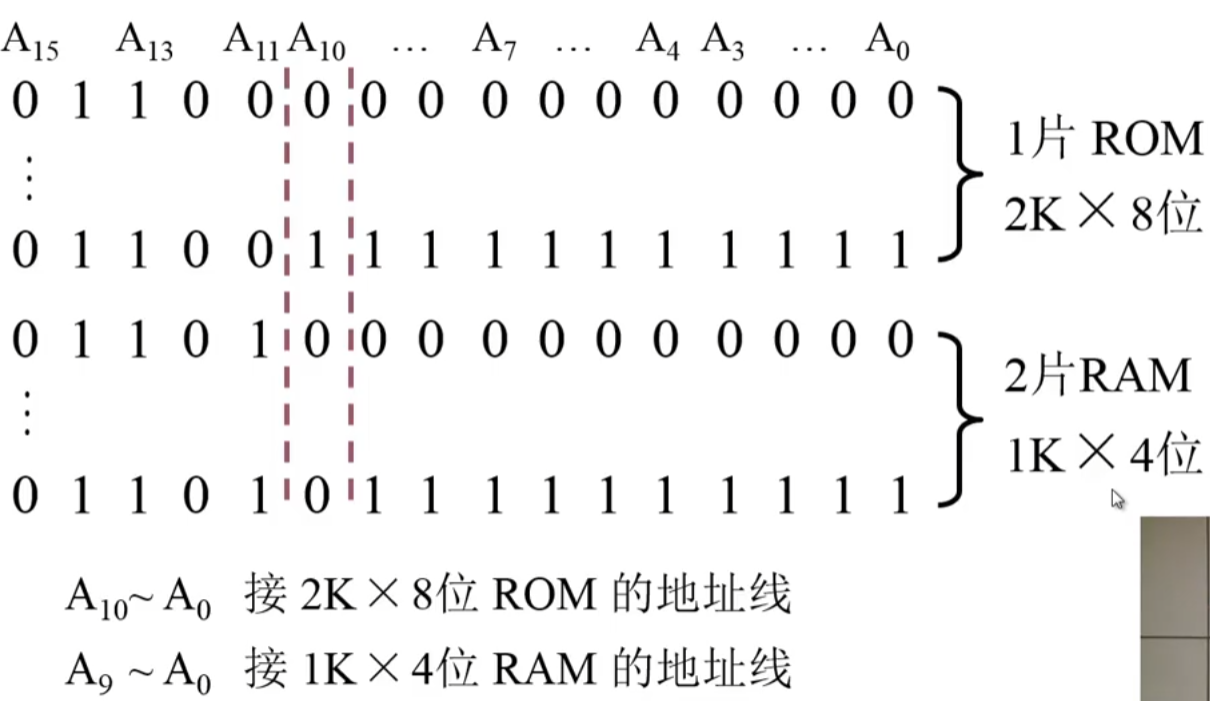

3、分配地址线

image-20230809113612184

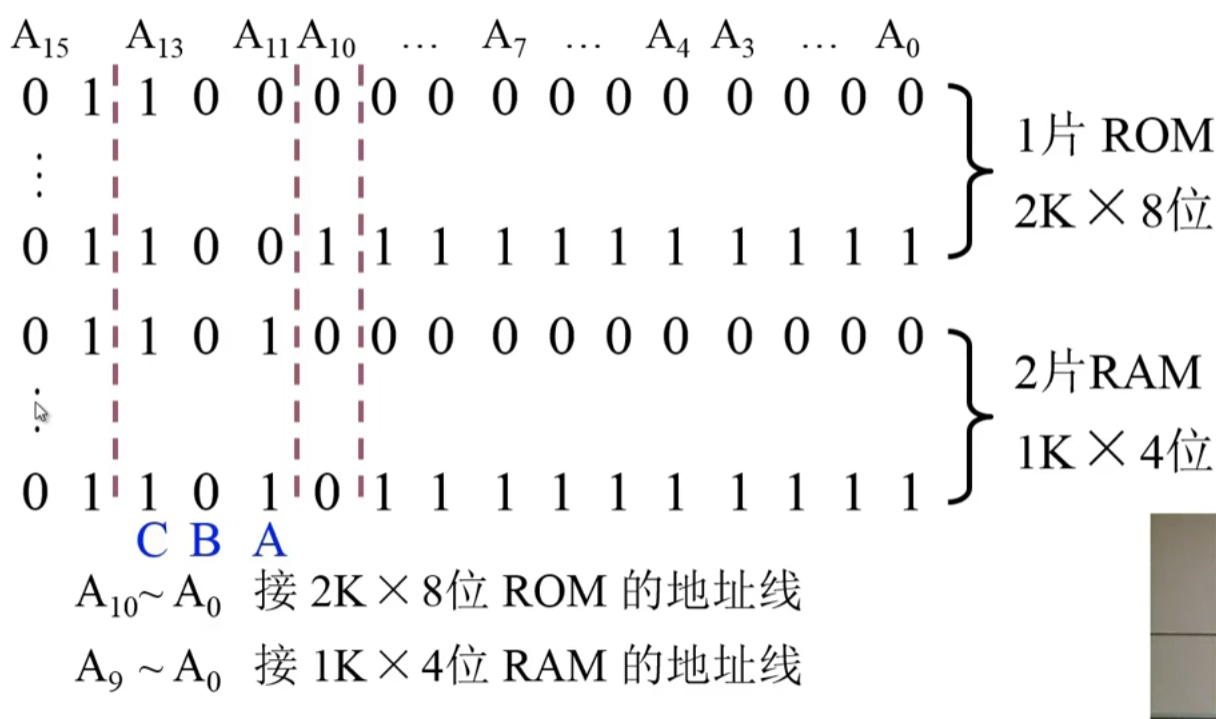

4、确定片选信号

image-20230809114738994

5、注意MREQ信号（内存请求信号）需要连接在片选器上

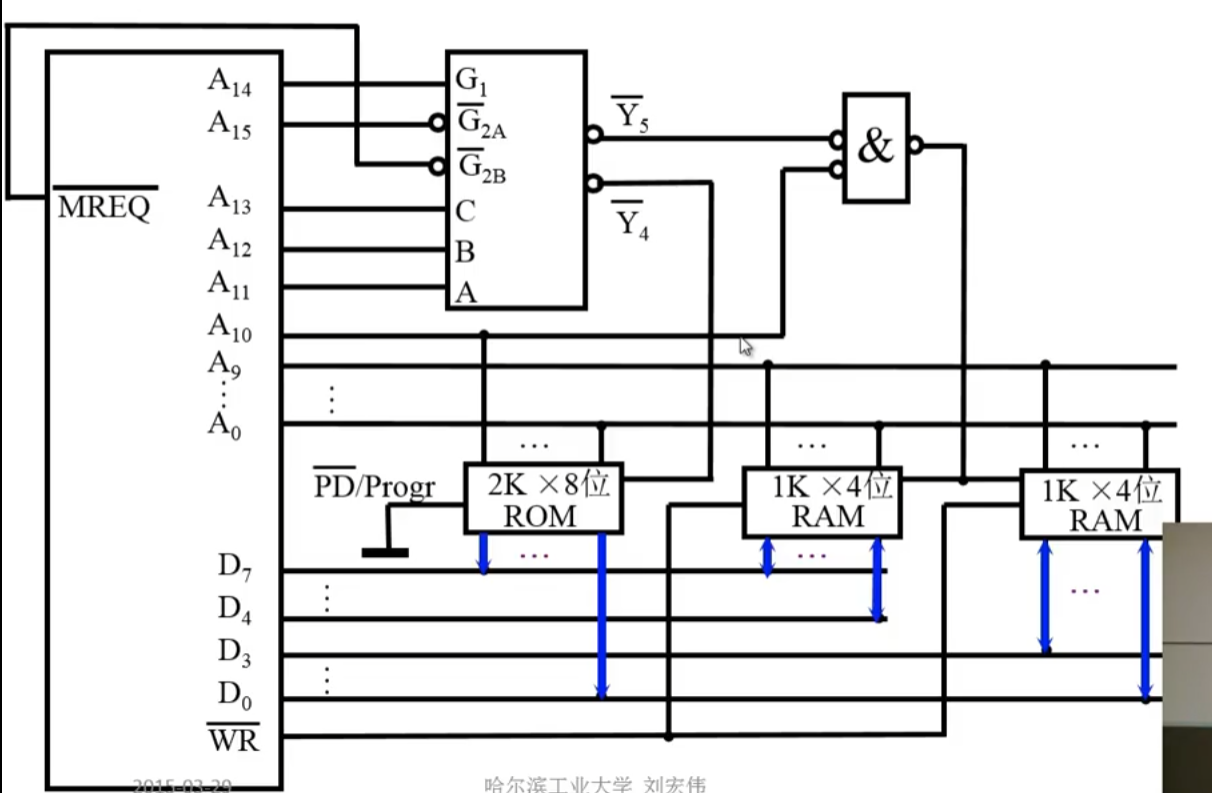

2、例子1：CPU与存储器的链接图

1、图示

image-20230809115644009

2、A13A12A11分别对应1,0,1，并且A10是低电平，才能与ROM和RAM进行连接

3、例子2

1、假设同前，要求最小4K为系统程序区，相邻8K为用户程序区

2、步骤1：写出对应的二进制地址码

3、确定芯片的数量及类型

4、分配地址线

5、确定片选信号

6、确定片选逻辑

4、例子2：写出对应的二进制地址码

1、MREQ需要接在G2A、或者G2B

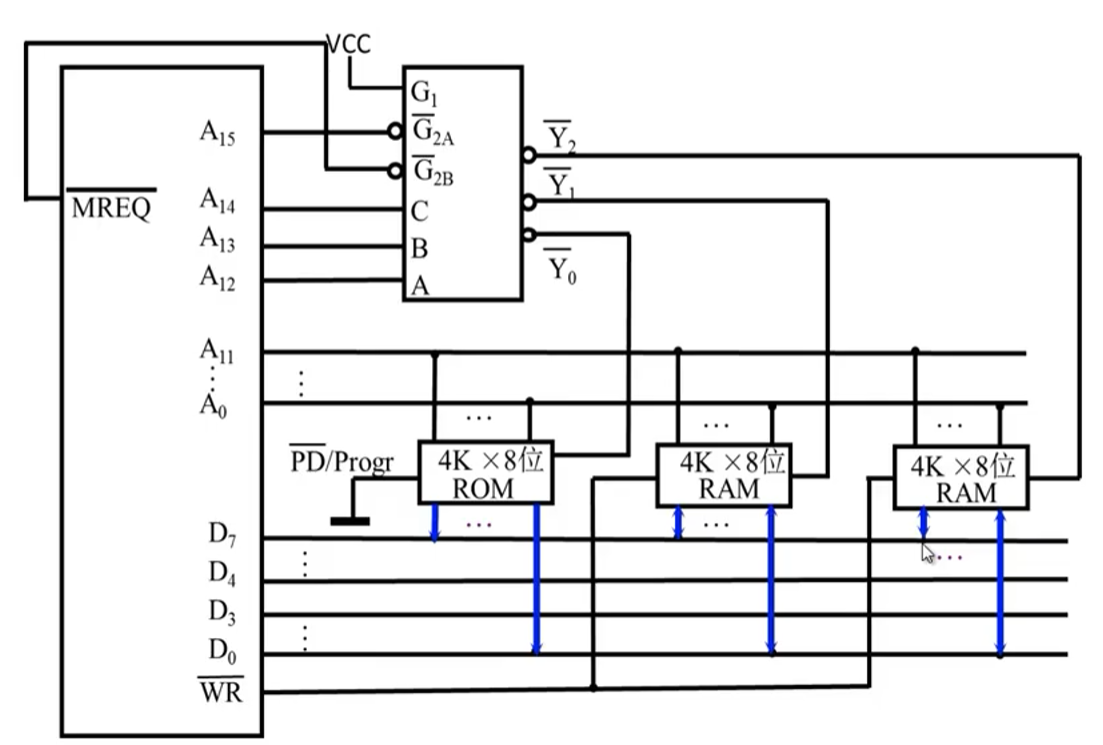

2、CPU与存储器的连接图

image-20230811172314523

4.2.6、存储器的校验

需要解决的问题

1、为什么要对存储器的信息进行校验？

答：因为电子，可能会因为磁场等东西发生变化，代码执行错误等

2、为了效验信息是否正确，如何进行编码？

3、纠错或检错能力与什么因素有关？

4、校验出信息出错后是如何进行纠错？

5、除了教材上的校验码，还有什么容错编码？原理是什么？

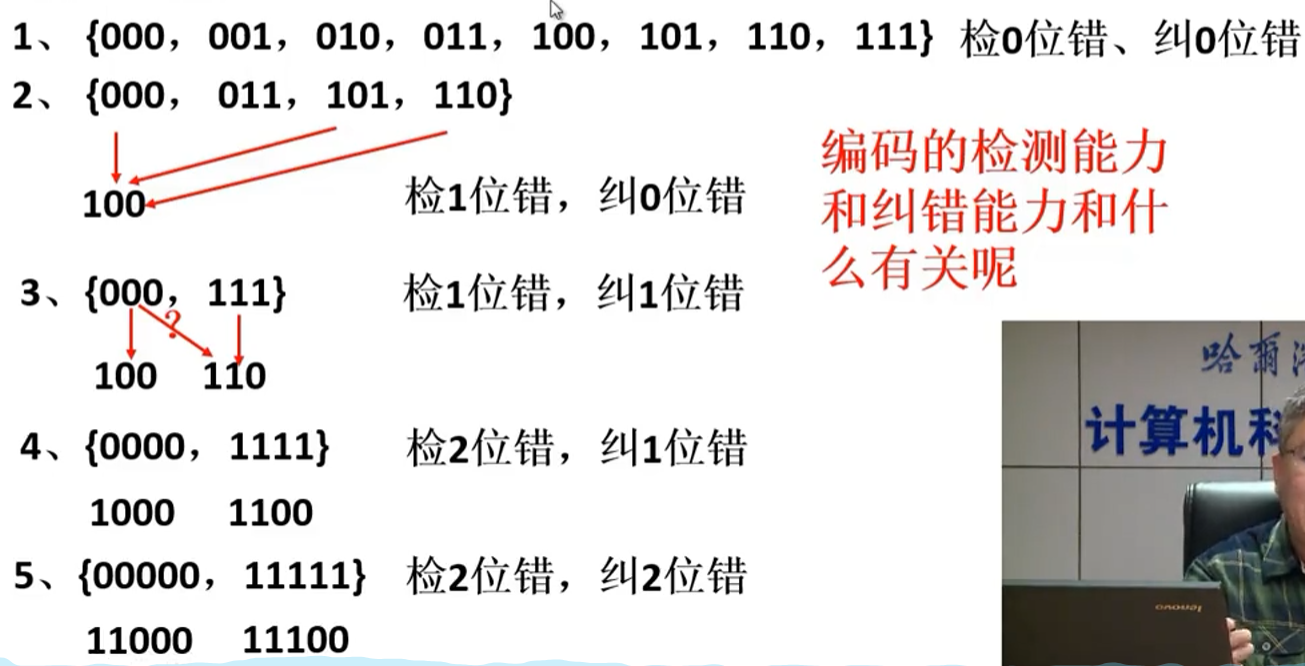

1、合法代码集合

1、例子

image-20230811181407756

2、编码的最小距离

1、任意两组合法代码之间二进制位的最少差异数

2、编码的纠错、检错能力与编码的最小距离有关（距离越大，纠错和检错越强）

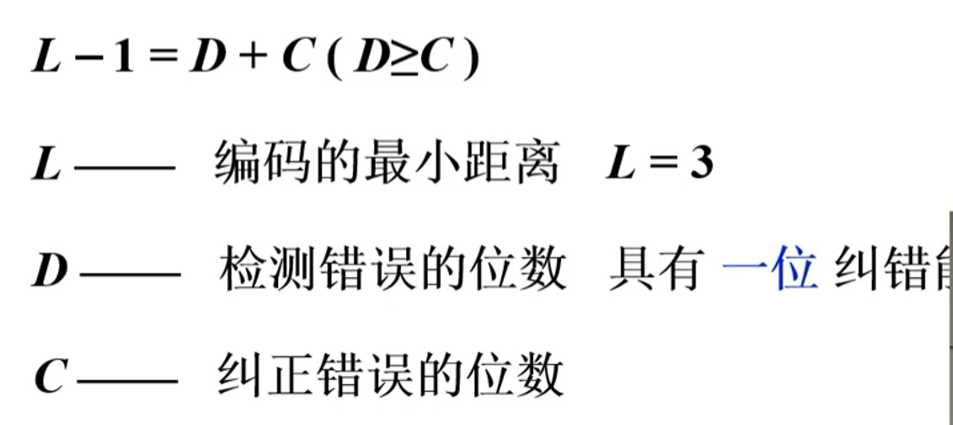

3、公式

image-20230811182135727

2、汉明码的组成

补充：奇偶校验

1、定义：是一种校验代码传输正确性的方法。根据被传输的一组二进制代码的数位中“1”的个数是奇数或偶数来进行校验

2、内容

奇校验：使完整编码（有效位和校验位）中的"1"的个数为奇数个；
偶校验：使完整编码（有效位和校验位）中的"1"的个数为偶数个

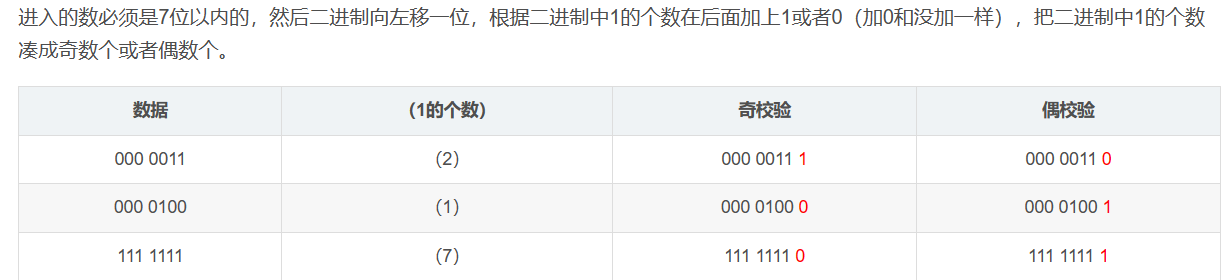

3、例子

image-20230811184354045

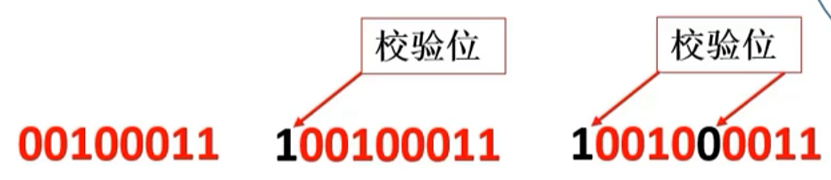

4、校验位：就是在原本数据上加一个1，构成奇校验或者偶校验

1、内容
1、汉明码采用奇偶校验
2、汉明码采用分组校验

image-20230811185236822

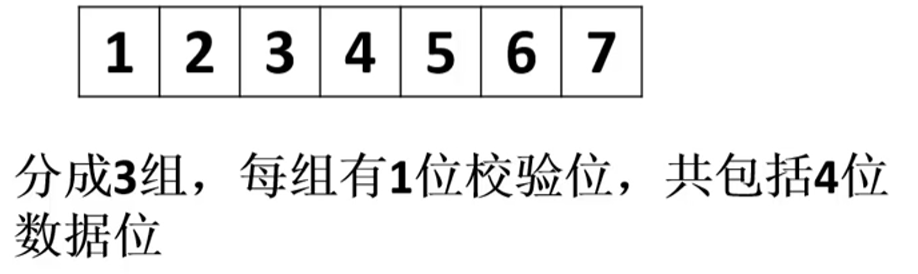

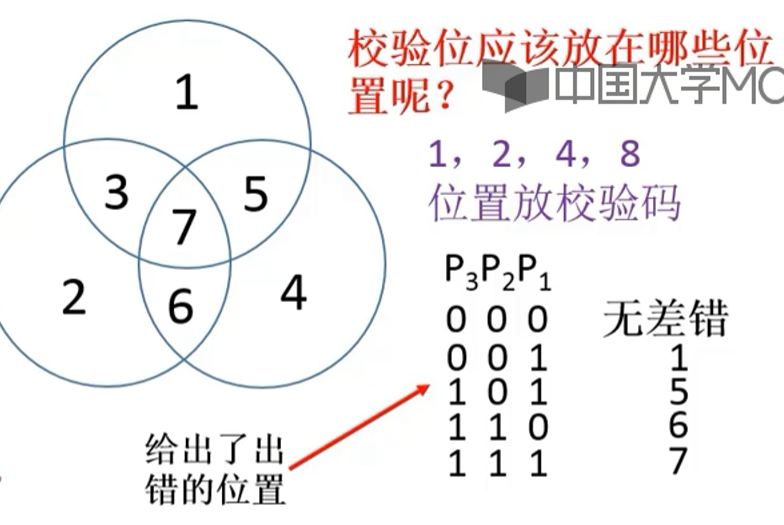

3、汉明码的分组是一种非划分方式

image-20230811185319444

image-20230811192829861

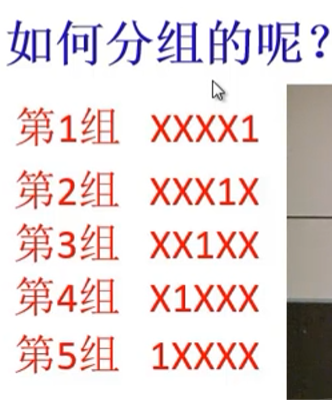

4、如何进行分组

image-20230812105102914

1.把十进制翻译成对应的二进制数，然后根据1的位置进行分组

2、

5、汉明码的三要素

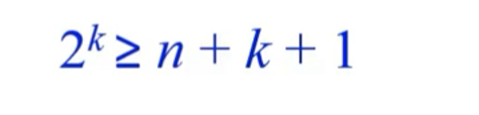

1、汉明码的组成需要添加？位检测位

image-20230812105549863

2、检测位的位置？

image-20230812105557726

3、检测位的取值？

image-20230812105608070

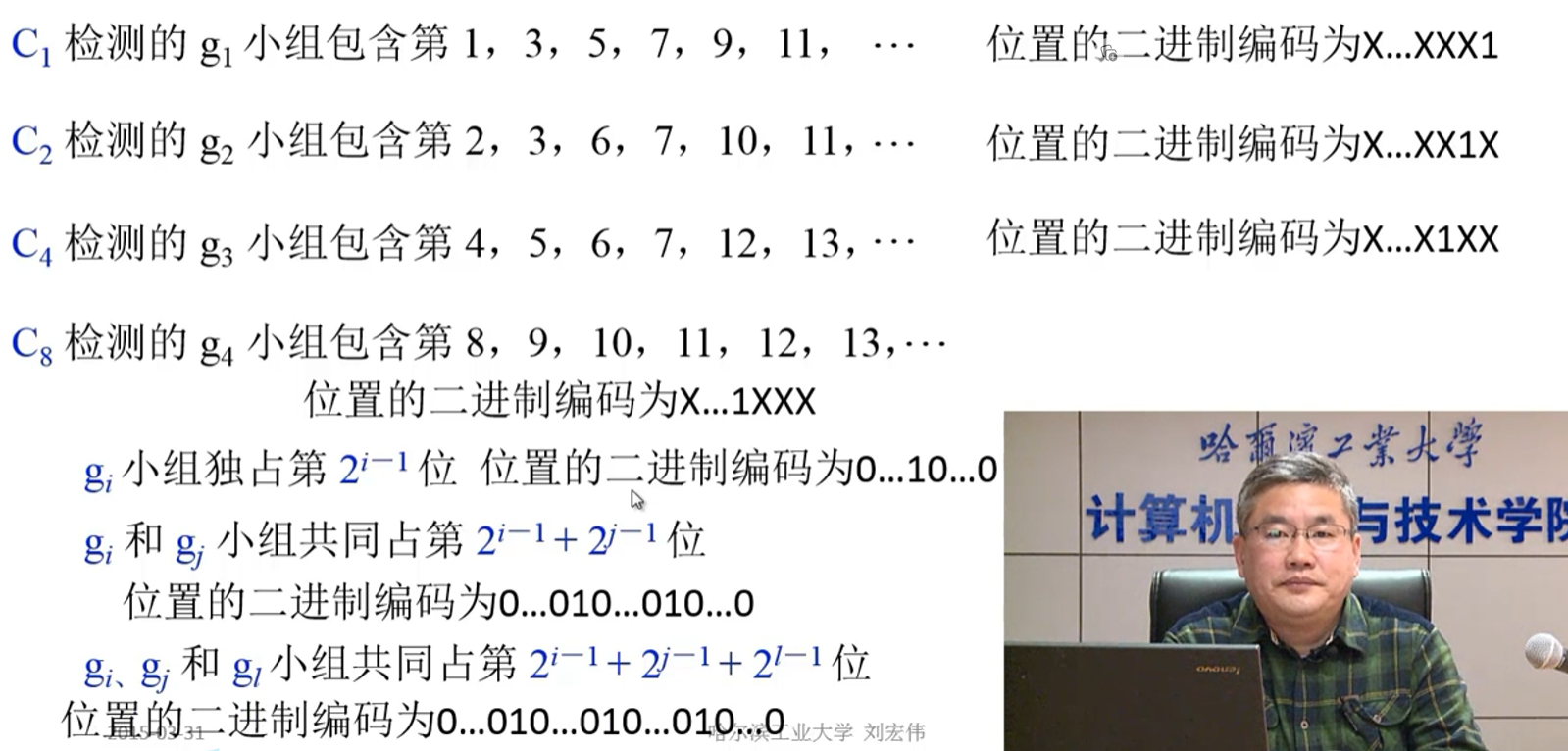

4、各检测位Ci所创承担的检测小组为

image-20230812105954427

3、例子4.4

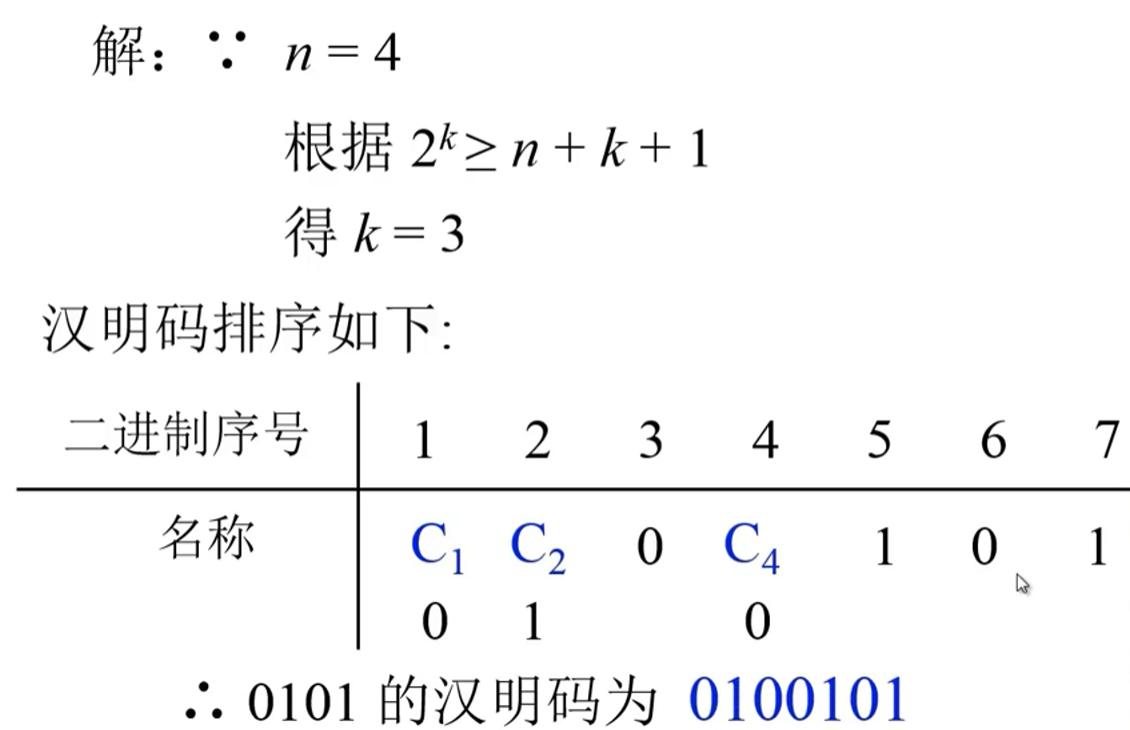

1、题目：要求0101按“偶校验”配置汉明码

1、

image-20230812110249367

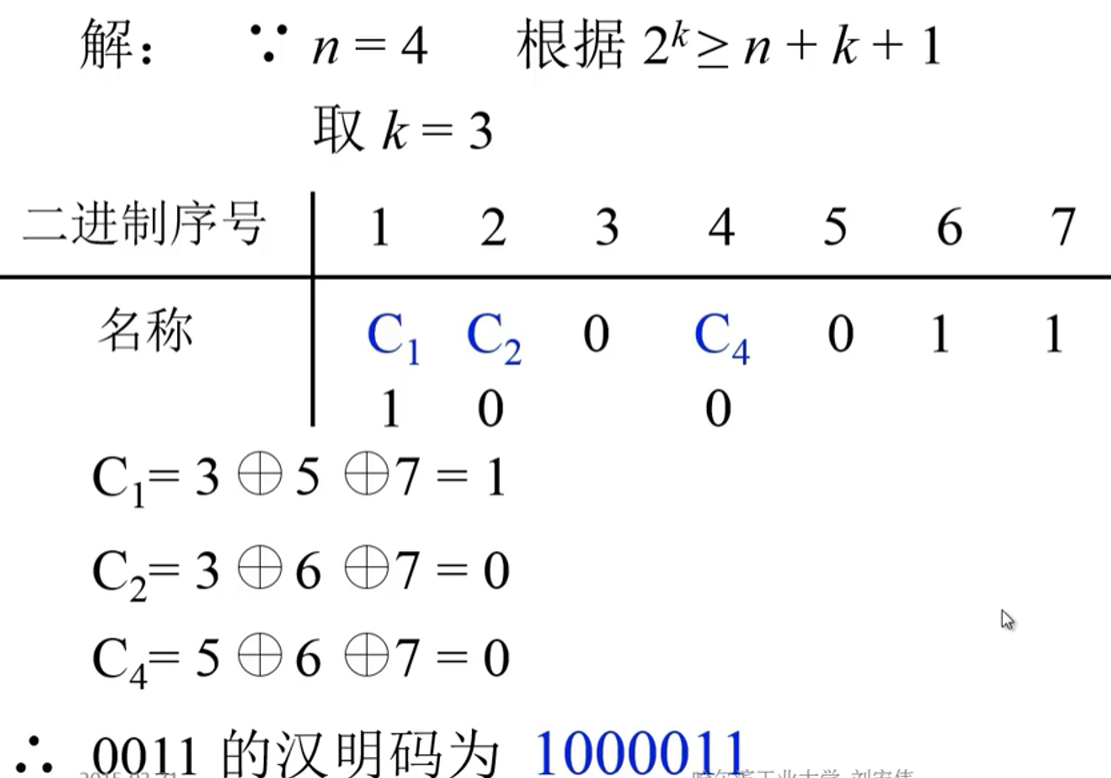

2、题目：按配偶原则配置0011的汉明码

1、解

image-20230812110542057

1、自己理解

image-20230812203007664

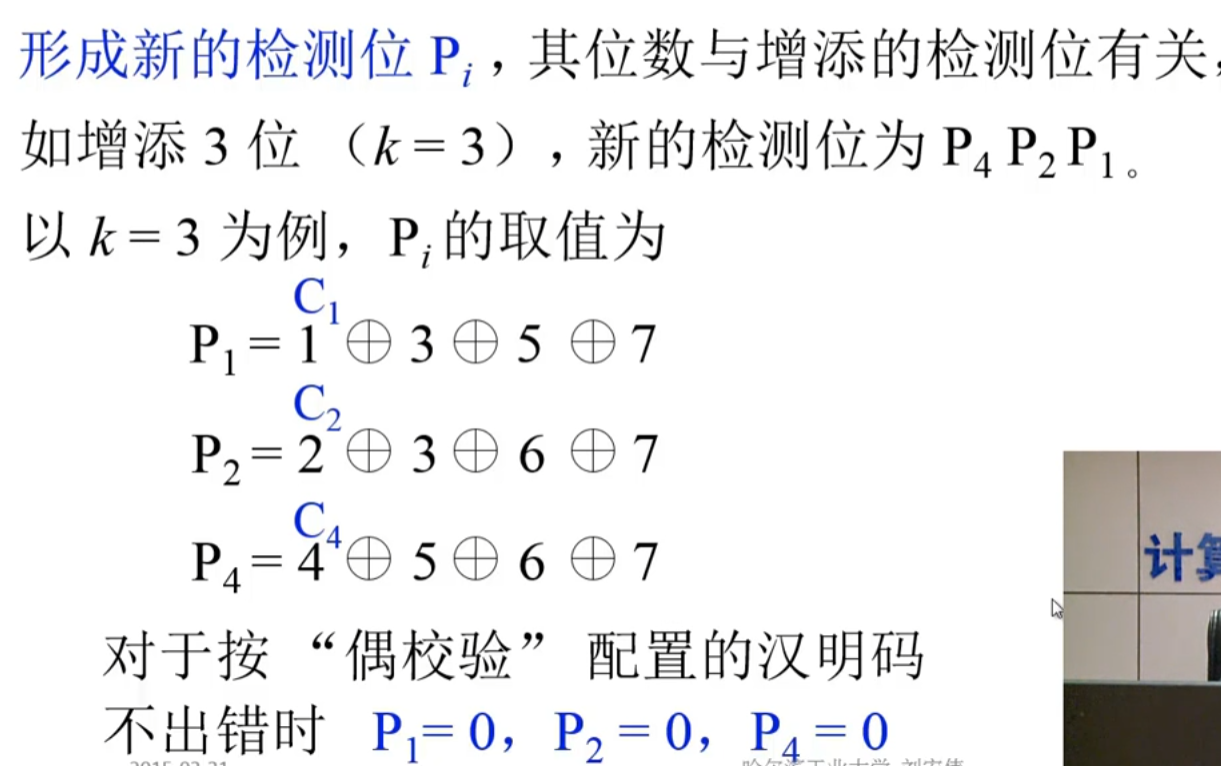

4、汉明码的纠错过程

image-20230812193842116

1、例子4.5

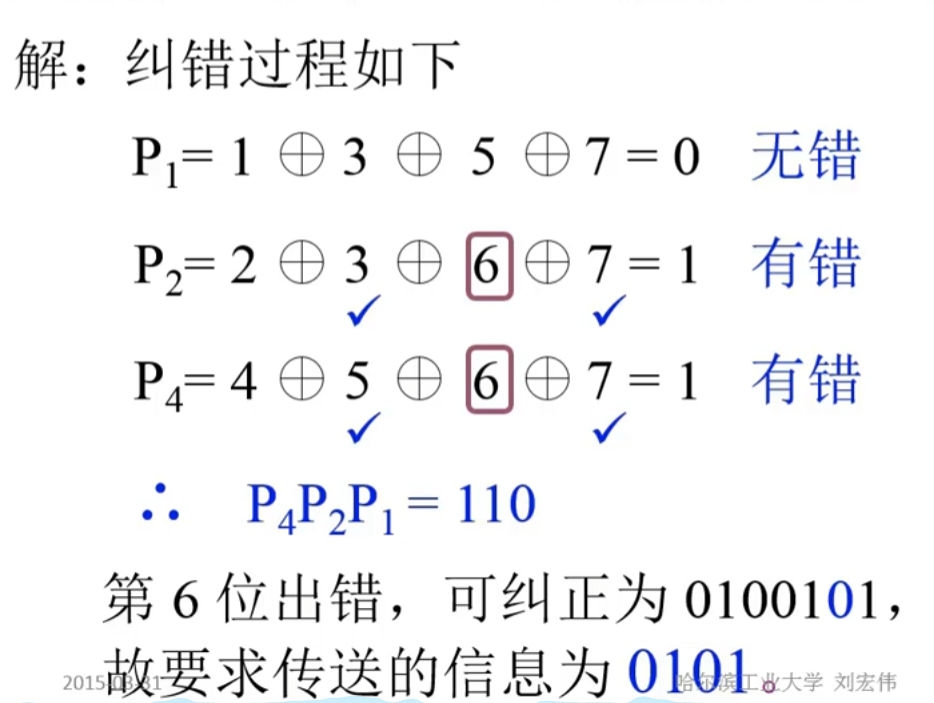

1、已知接收到啊的汉明码为0100111（按配偶原则配置）试问要求传送的信息是什么？

image-20230812194526491

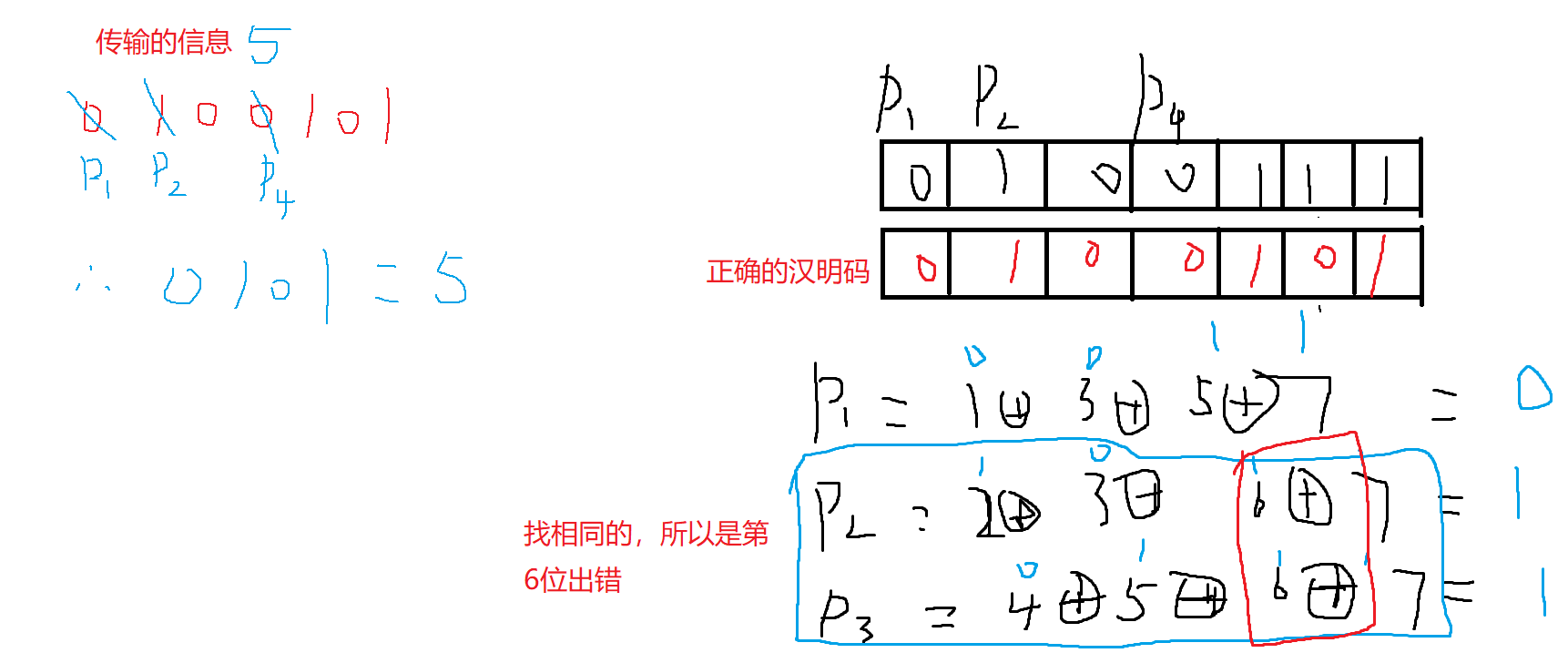

2、自己做题思路

image-20230812204449337

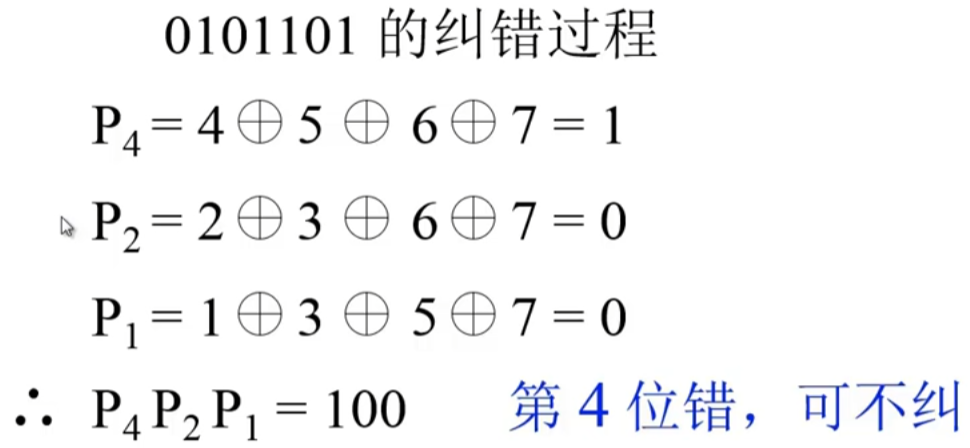

2、例子2

1、写出按偶校验配置的汉明码0101101的纠错过程

image-20230812195001882

image-20230812205007054

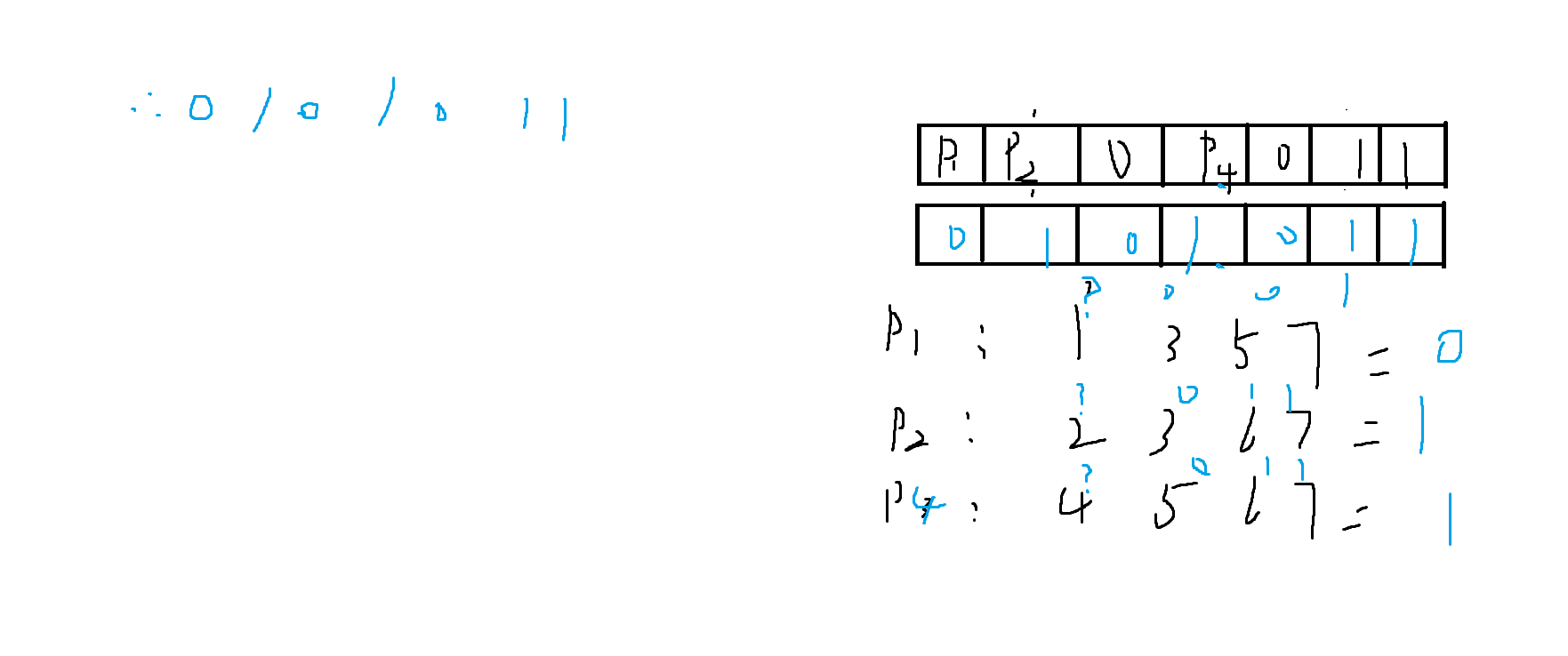

3、例子3

1、按配奇原则，配置0011的汉明码

image-20230812205325388

4.2.7、提高访存速度的措施

1、采用高速器件

2、采用层次结构Cache—主存

3、调整主存的结构

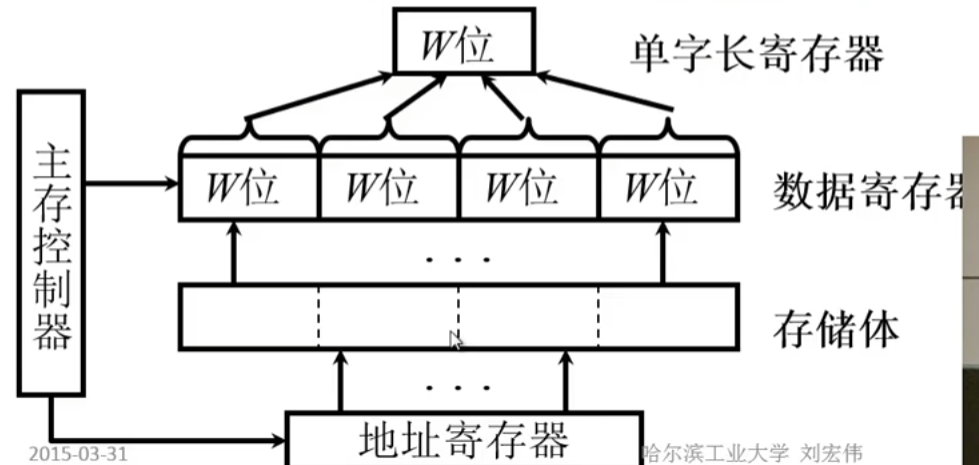

1、单体多字系统

1、内容

image-20230812210304720

2、问题：会覆盖掉多余的48的数据寄存器，可能会发生不可避免的错误

3、问题：取出的数据寄存器64位，被分为4份，会导致只有一个被使用

2、多体并行系统

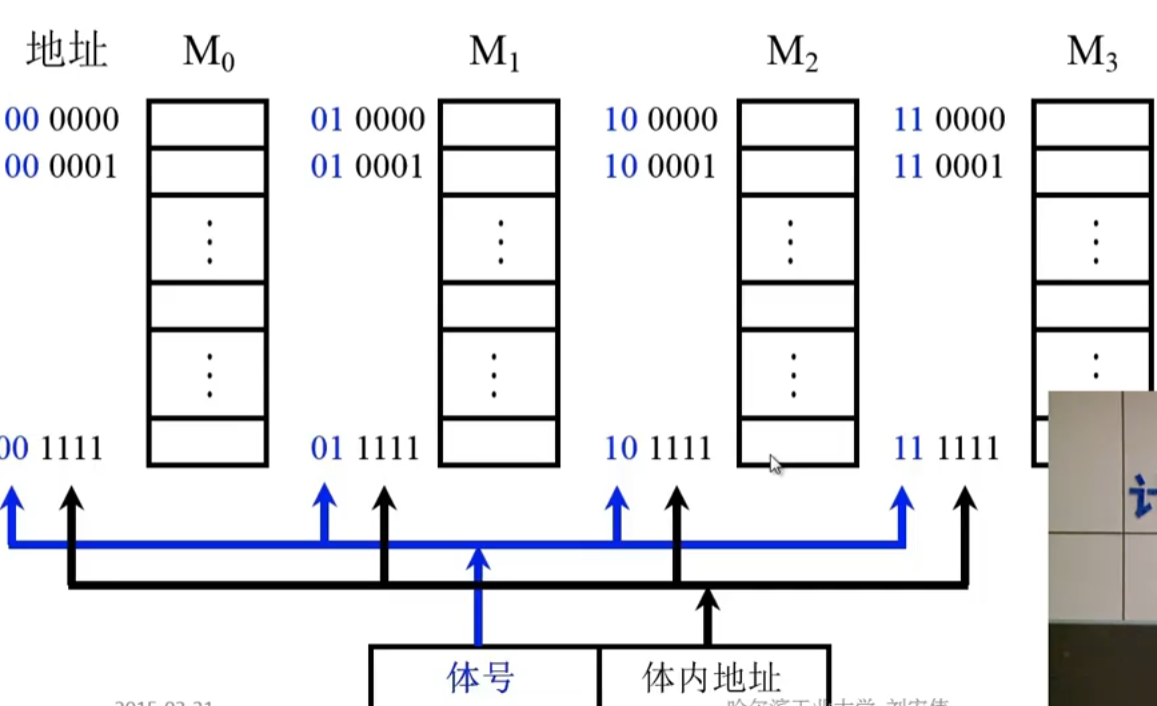

1、高位交叉 顺序编址

2、前两位是存储体的体号，后四位是存储地址

3、利用存储体和存储体内地址进行查找（图示）

image-20230812211824652

4、问题：会造成1个存储体繁忙，其他存储体十分清闲

5、适合提高存储器大小，不适合提高存储器的带宽

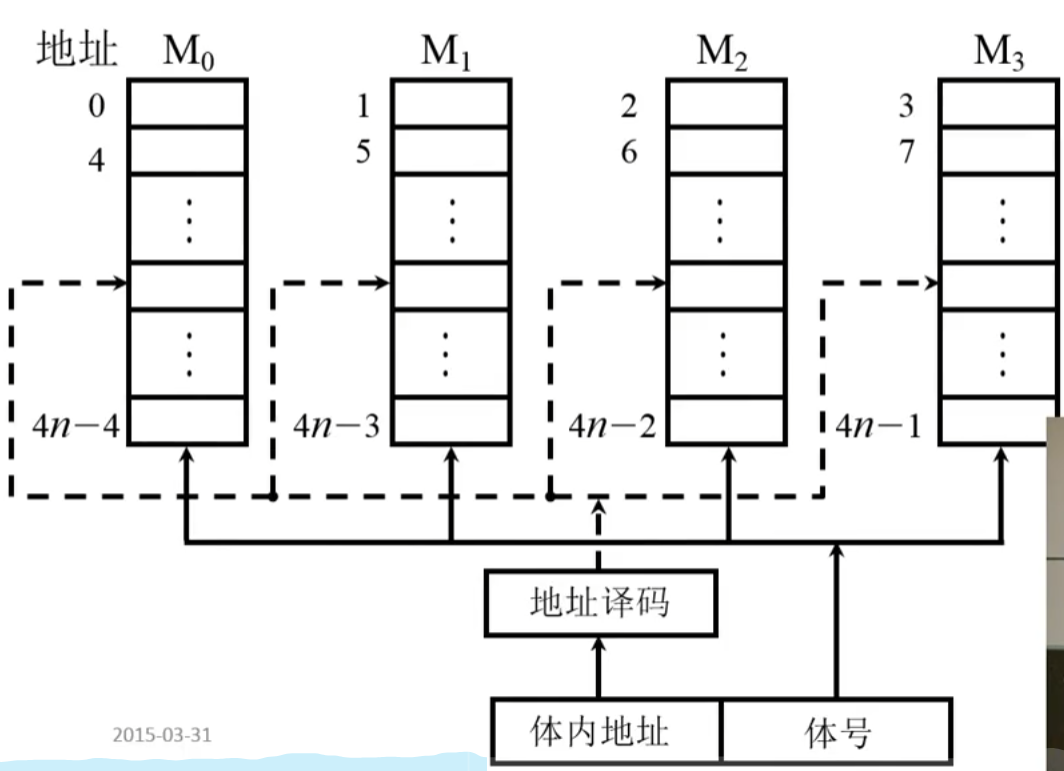

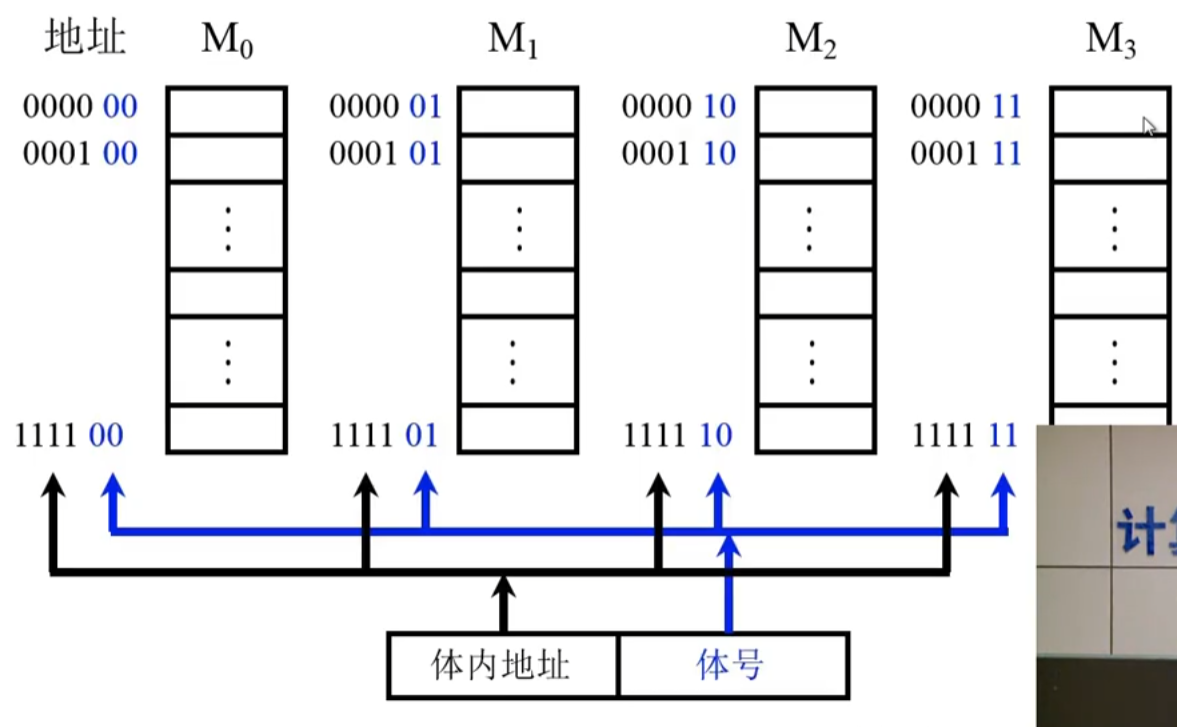

1、低位交叉 各个体轮流编址

2、后两位是存储体的体号（M0:00，M1：01，M2：10，M3：11）

4、前4位是存储体的体内地址

5、图示

image-20230812212645702

image-20230812212705825

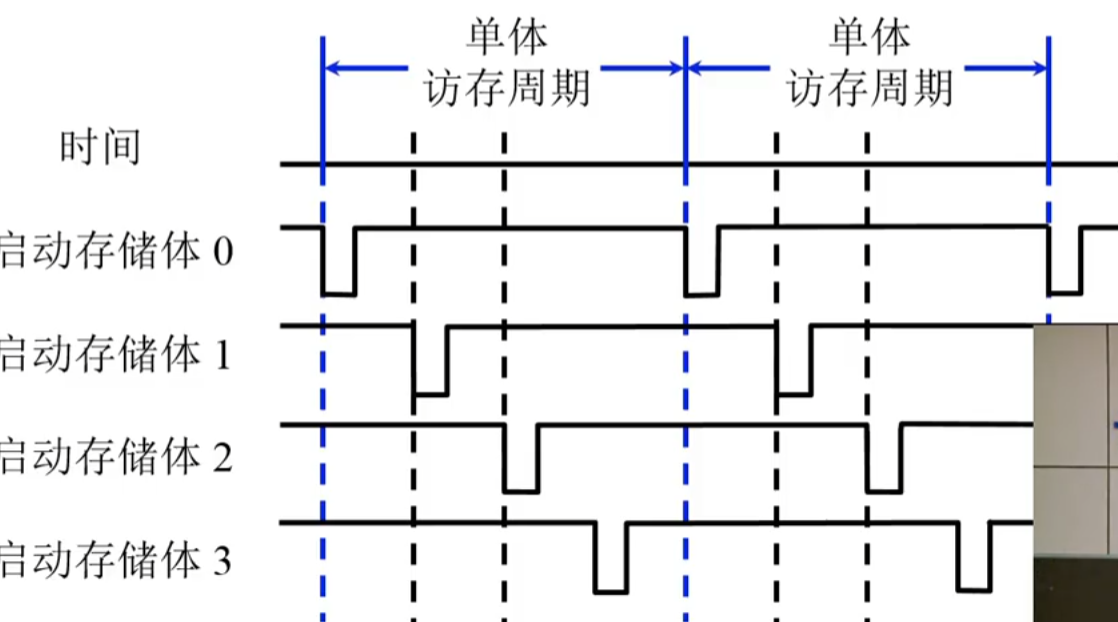

3、低位交叉的特点

1、在不改变存取周期的前提下，增加存储器的带宽

image-20230812212839001

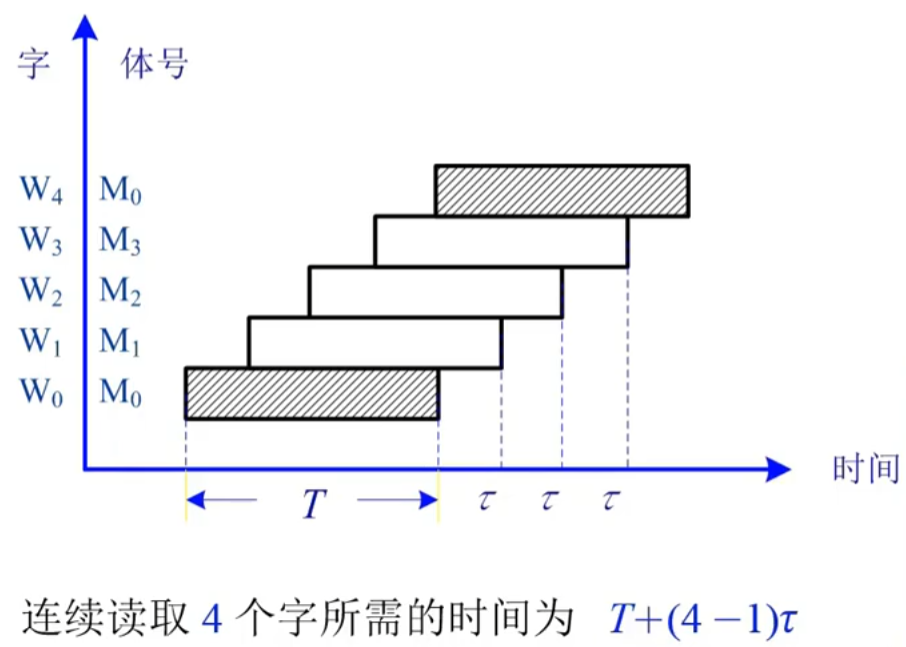

2、设四体地低位交叉存储器，存取周期为T，总线传输周期为t（tao），为实现流水线方式存取，应满足T=4τ

image-20230812213146874

4、高性能存储芯片

1、SDRAM（同步DRAM）

2、RDRAM：由Rambus开发，主要解决存储器带宽问题

3、带Cache的DRAM：在DRAM的芯片内集成了一个由SRAM组成的Cache，有利于猝发式读取

4.2.8、课后习题

1、习题一

1、某机字长为32位，其存储容量为64K

1、问题1：

1、若主存按字编址，它的寻址范围是多少？

2、解答1

1、寻址范围就是64K

2、32位是32bit，转换为byte要除以8

3、问题2

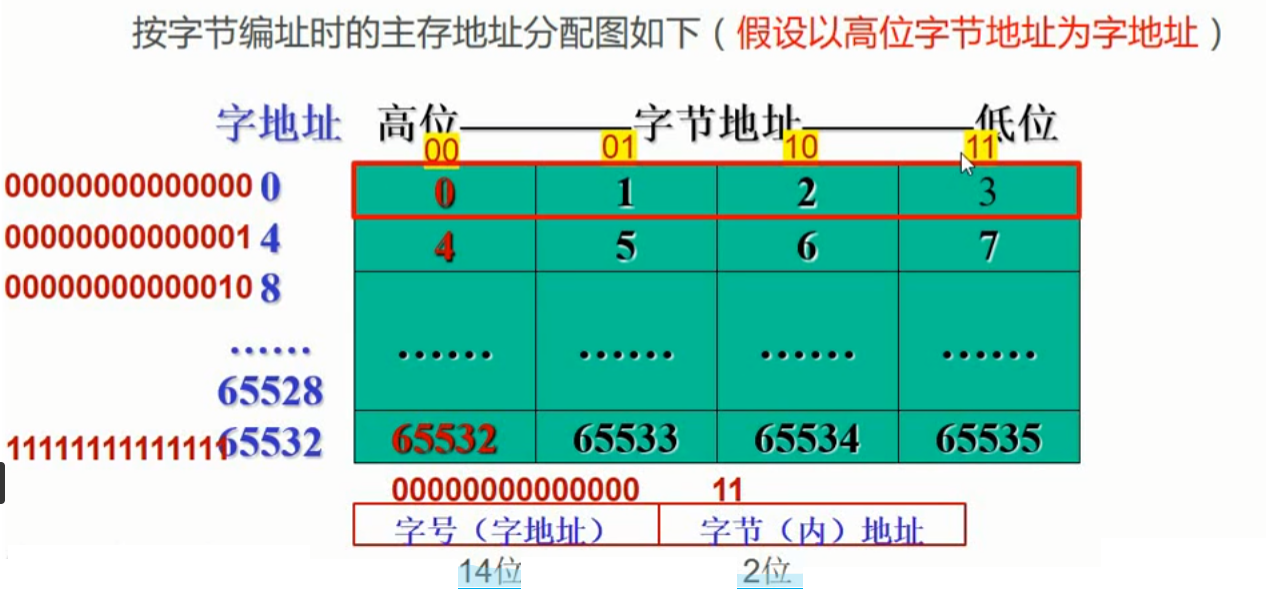

1、若主存按字节编址，试画出主存字节和字字节地址的分配情况

4、解答2

image-20230812215941754

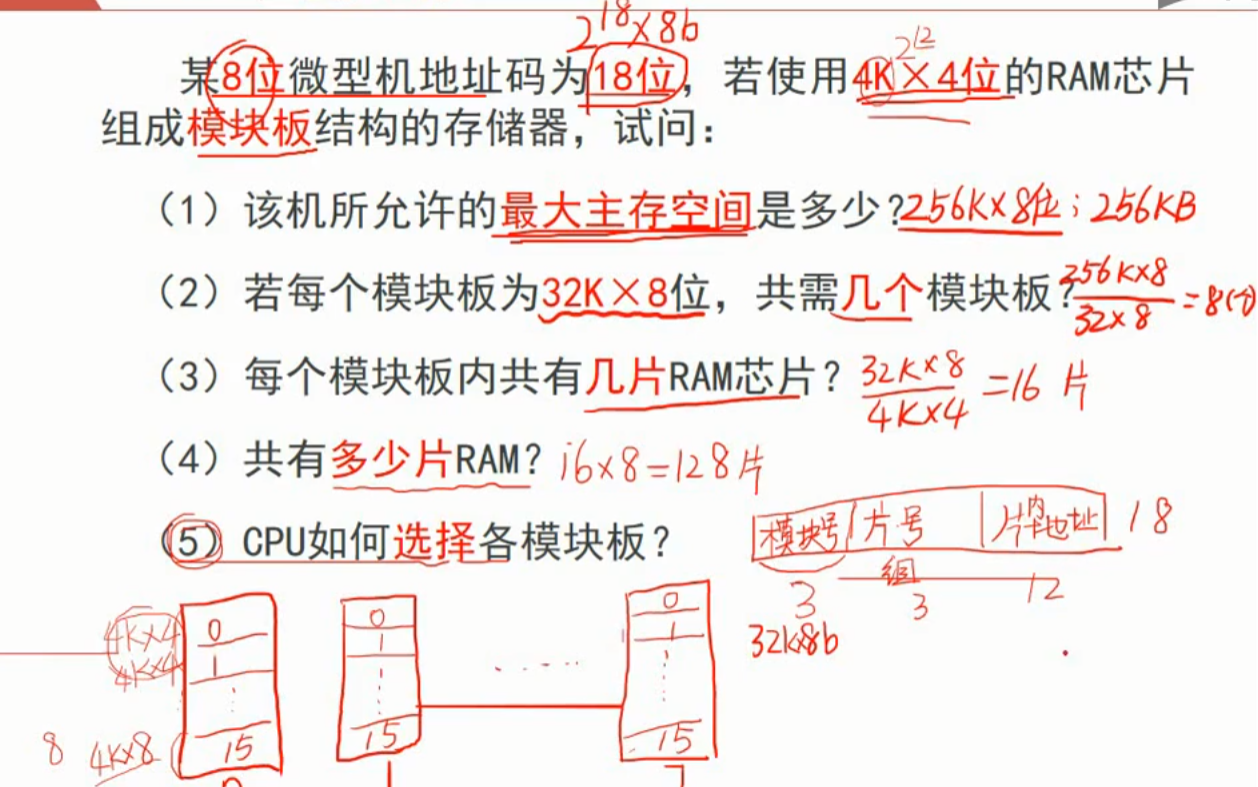

2、习题二

1、问题及解答

image-20230812221158509

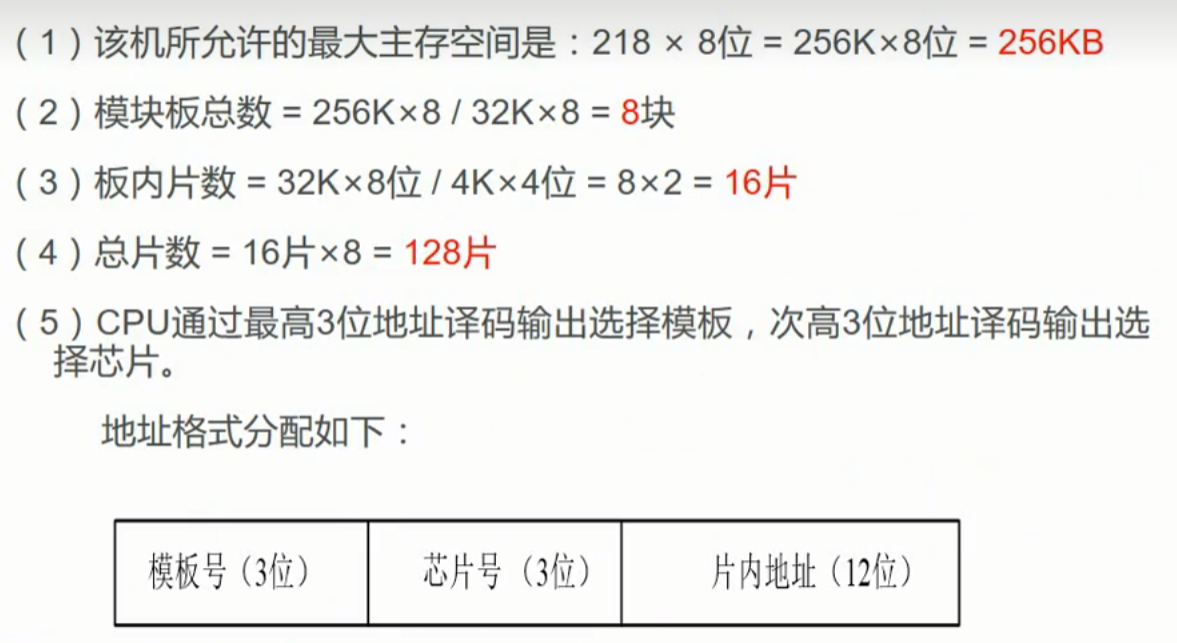

2、答案

image-20230812221206348

3、习题三

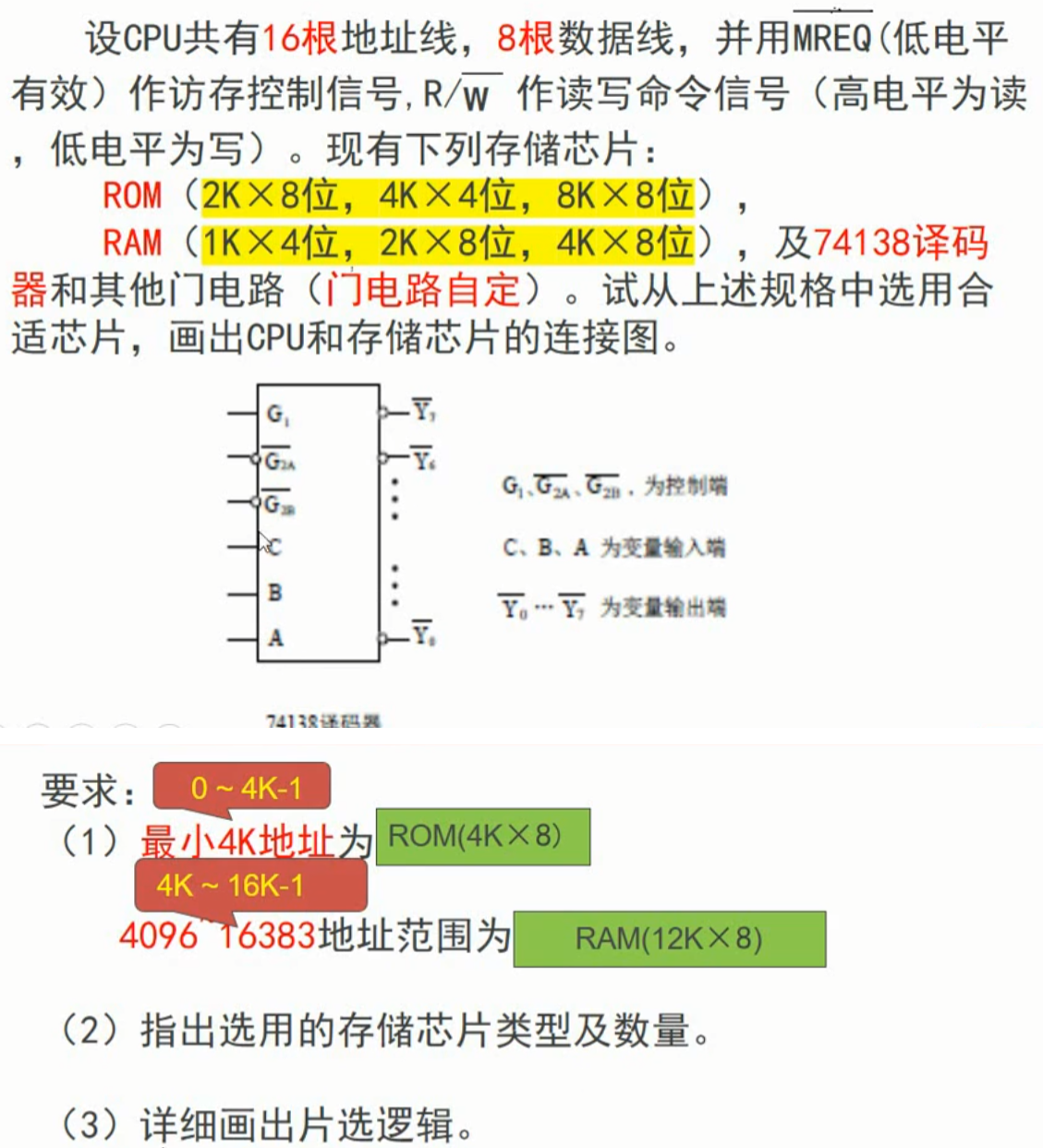

1、知识点CPU与存储器的连接

1、问题

image-20230812222029457

2、解答

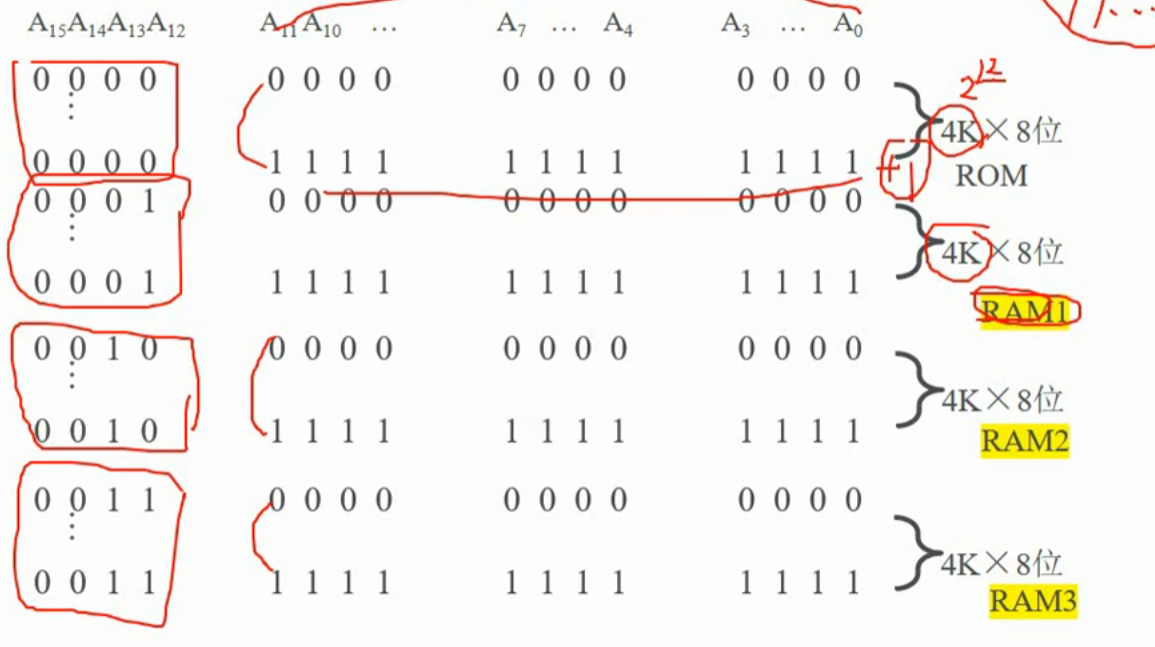

1、写出对应的二进制地址码

image-20230812222549605

2、确定芯片的数量及类型

ROM：4K4位2片，RAM：4K82片

3、分配地址线

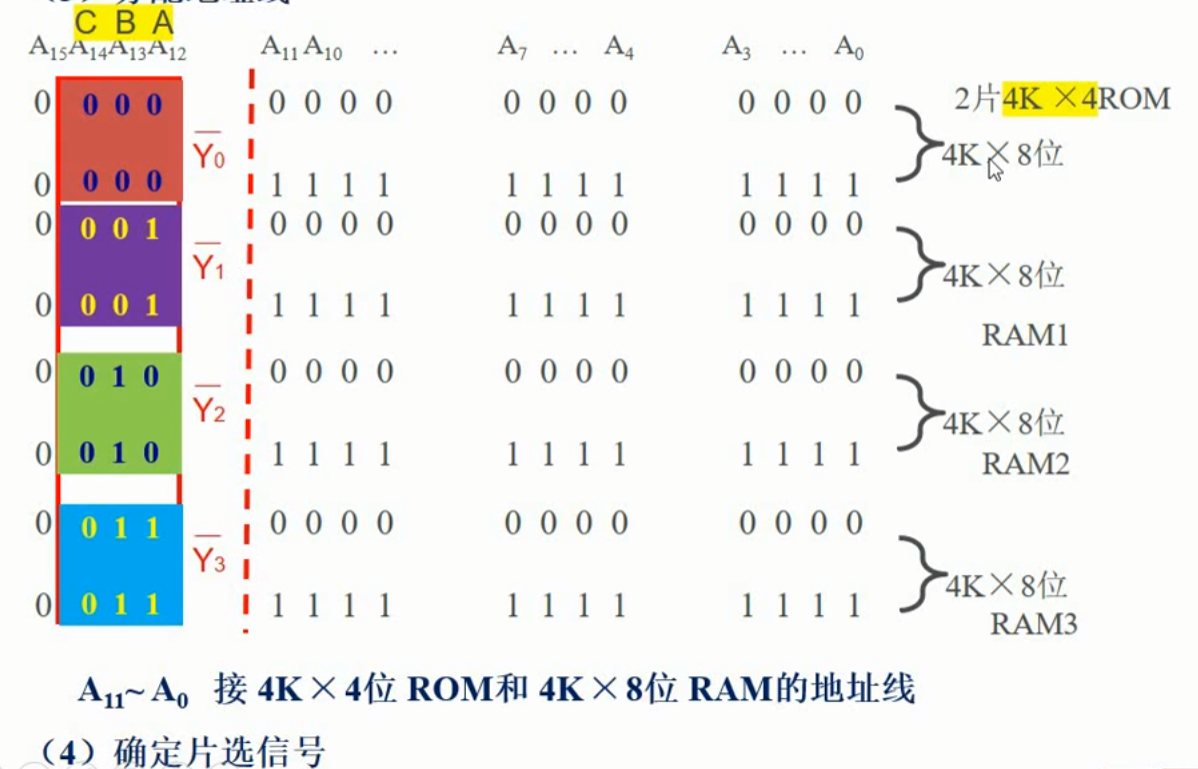

4、确定片选信号

image-20230812223119734

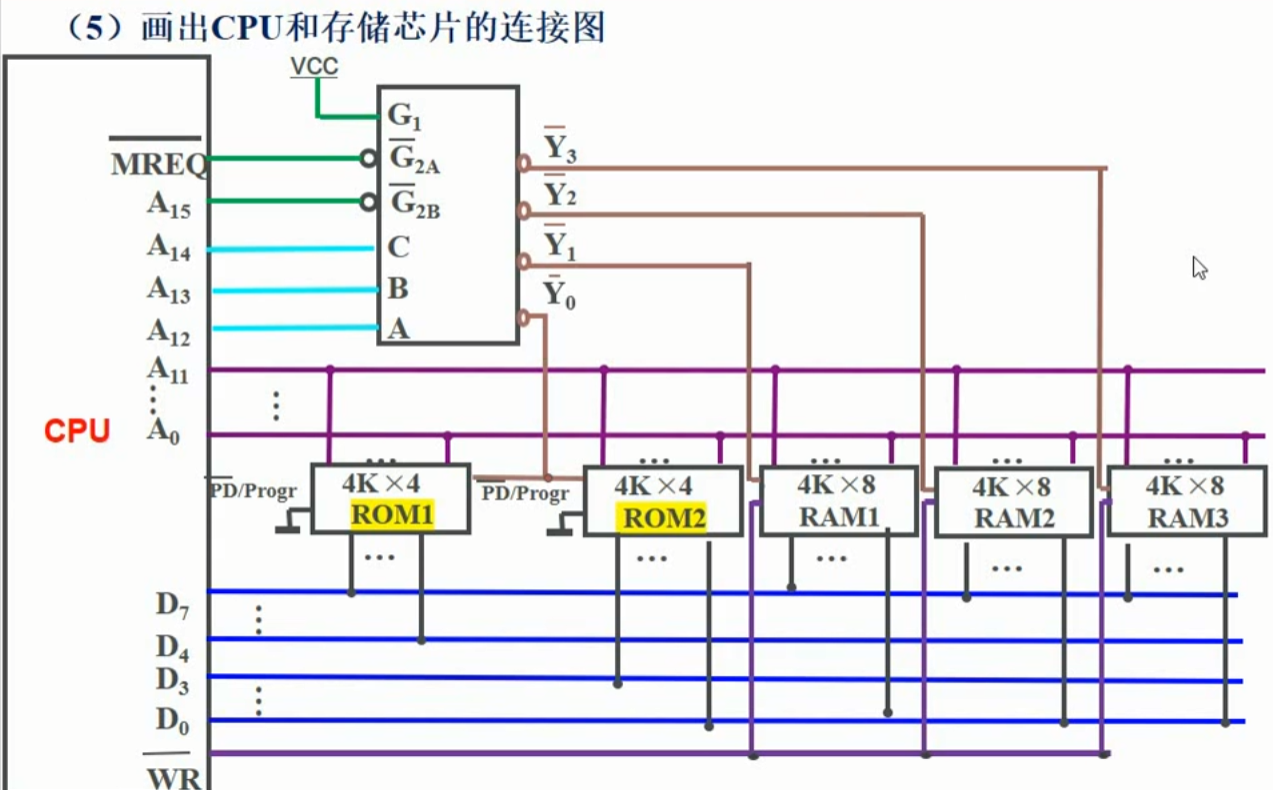

5、画出CPU和存储芯片的连接图

image-20230812223924412

4、习题四

1、CPU和存储器的连接

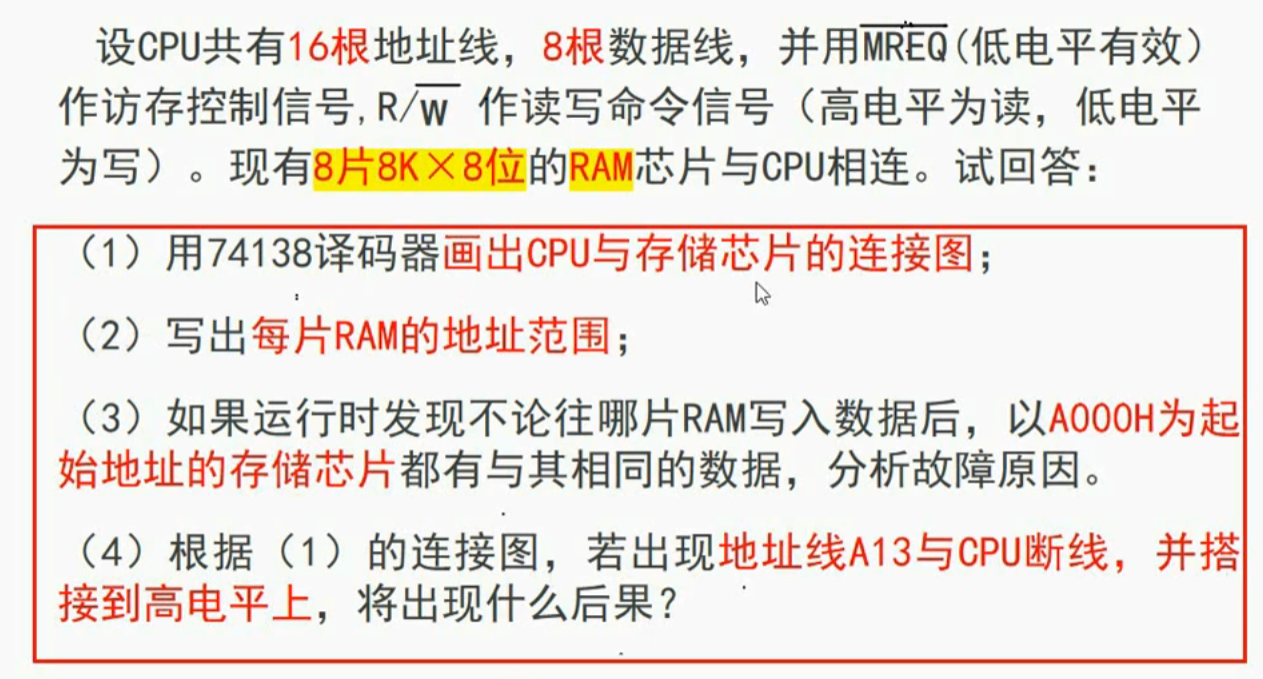

1、问题

image-20230812224654087

2、解答1

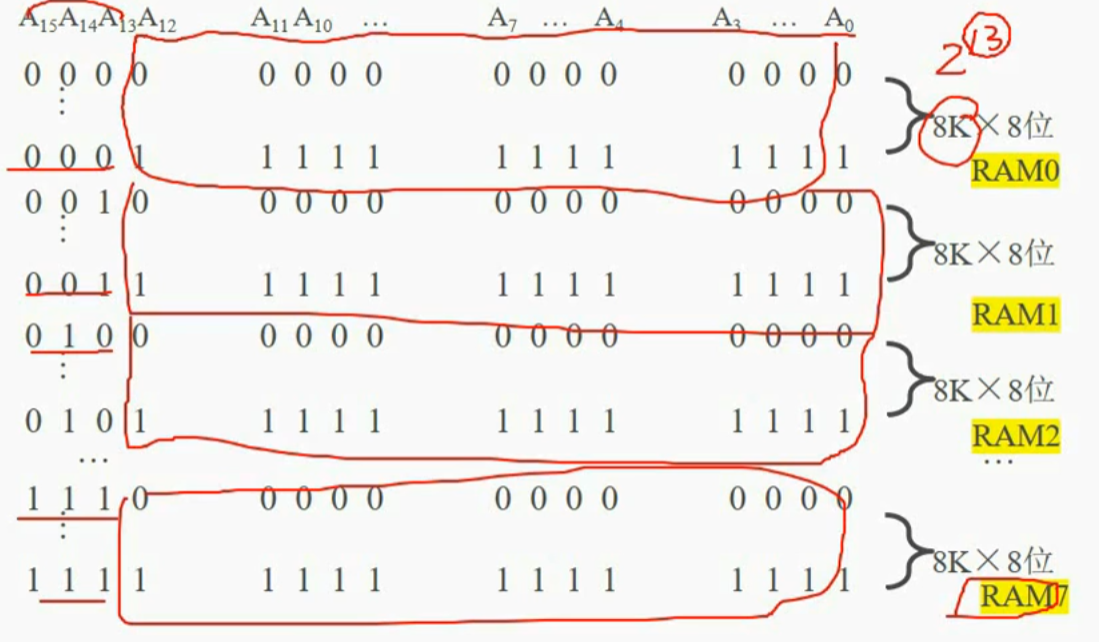

1、写出对应的二进制地址码

image-20230812224847560

2、确定芯片的数量及类型

8片RAM 8K*8位

3、分配地址线

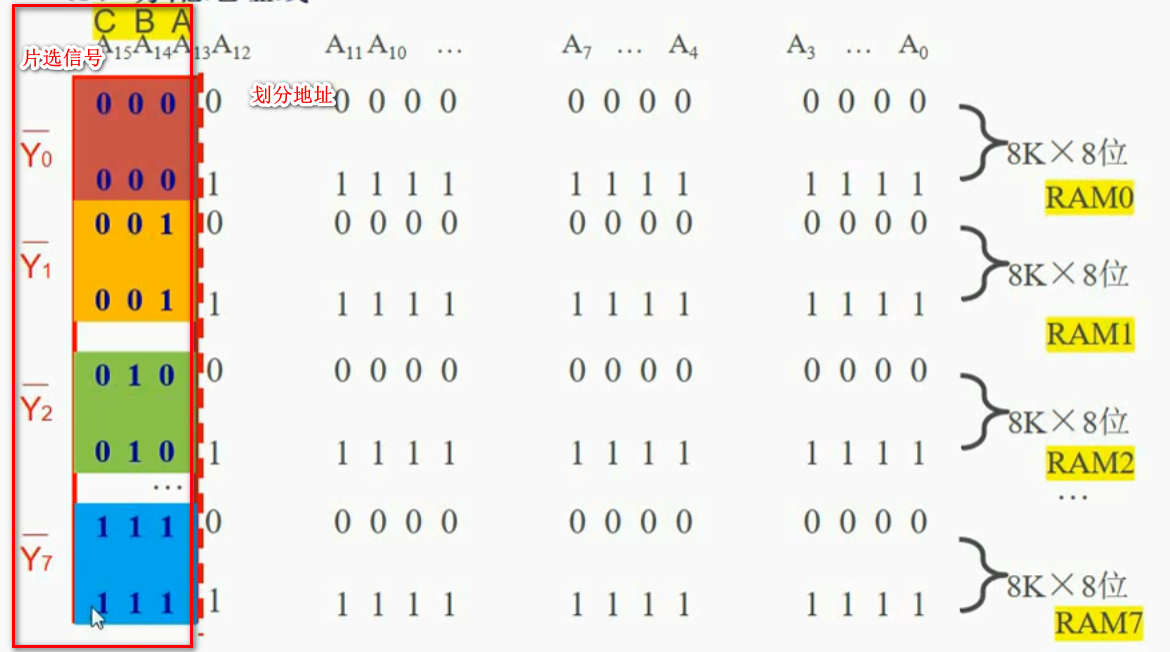

4、确定片选信号

image-20230812225243944

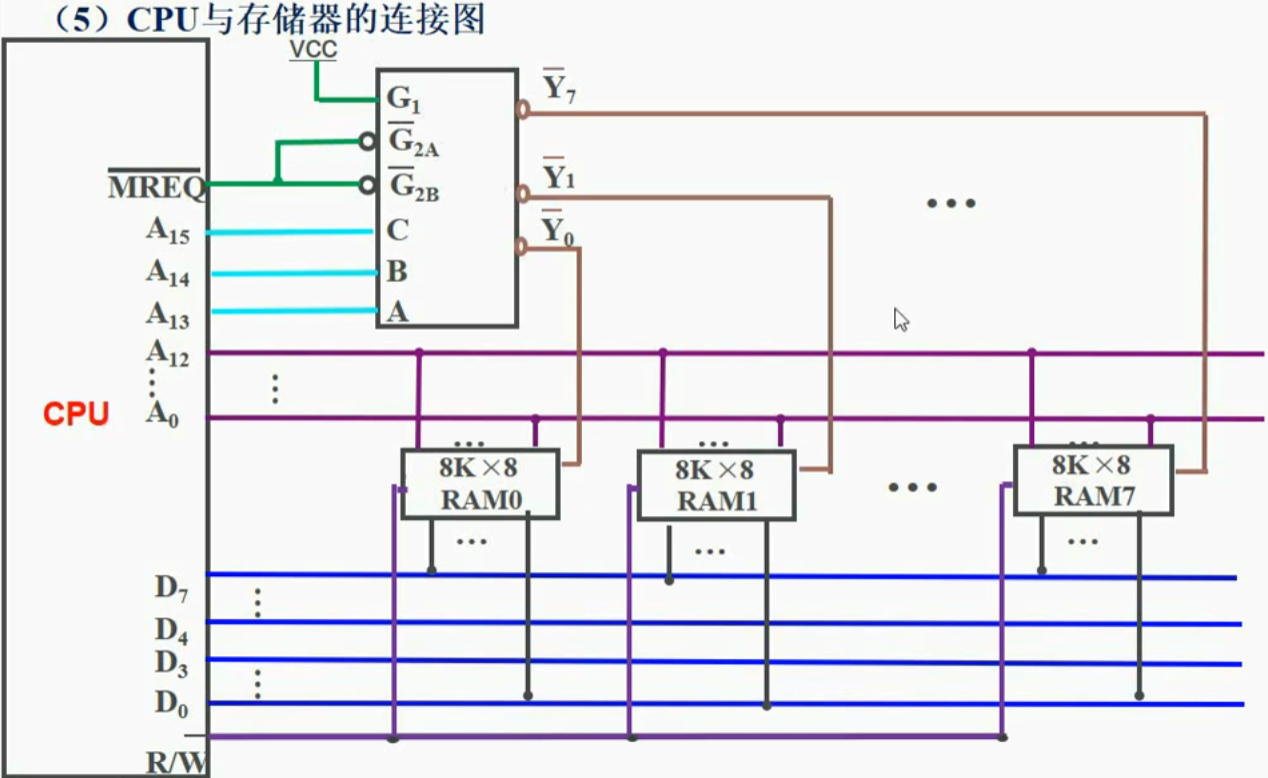

5、CPU与存储器的连接图

image-20230812225416753

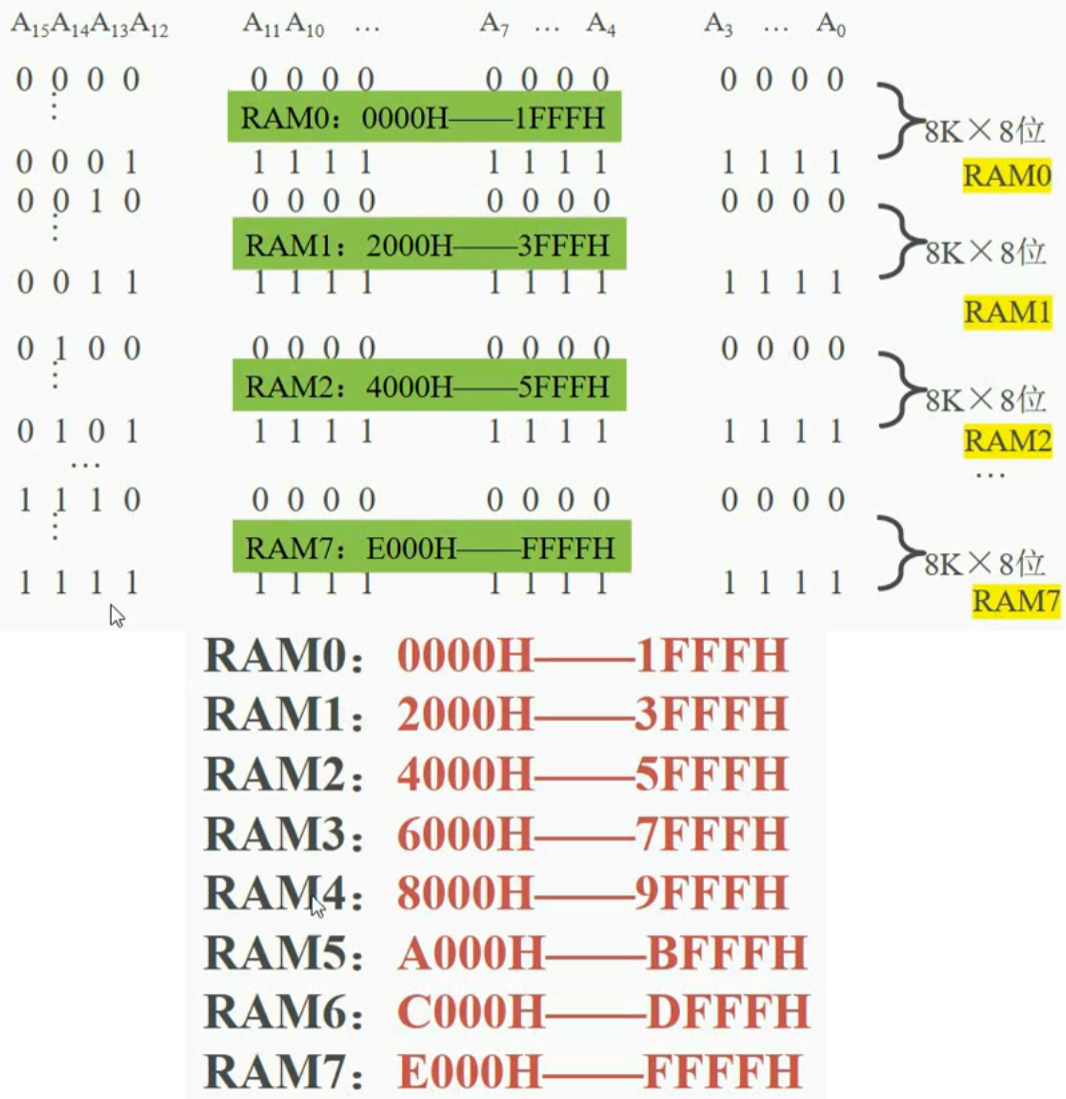

3、解答2：每个RAM的地址范围

image-20230812225556659

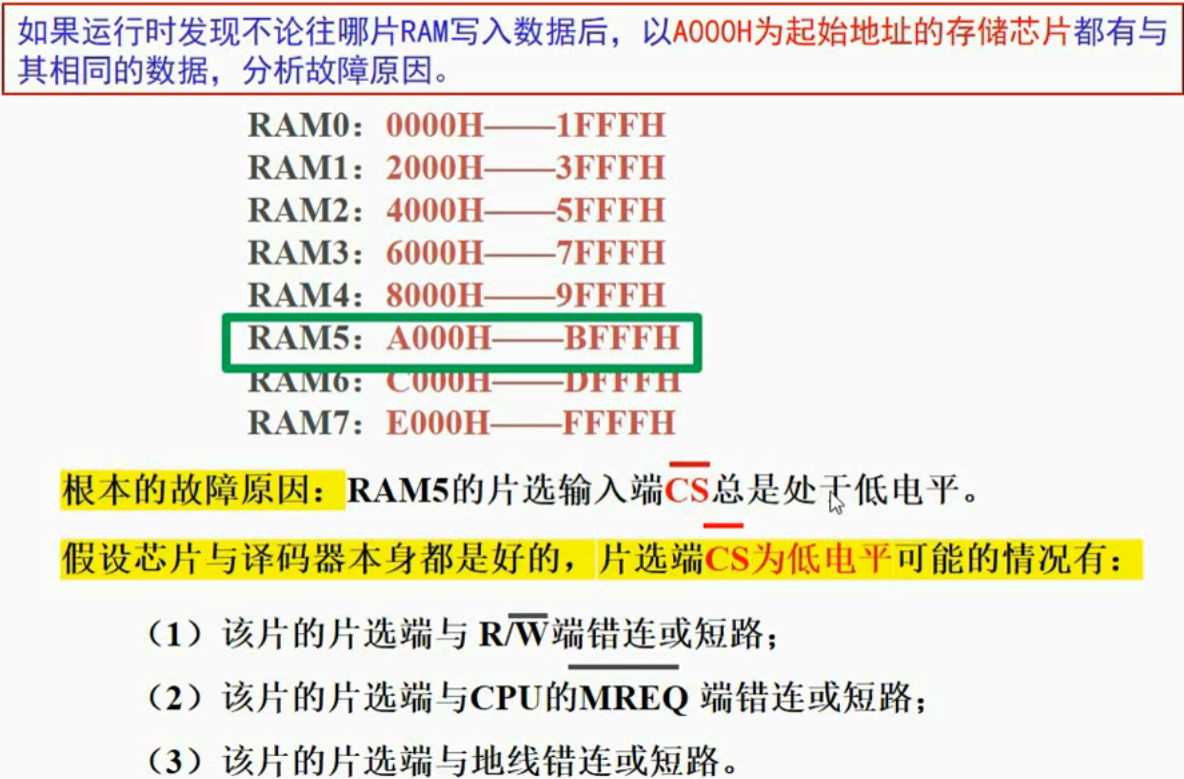

3、解答3

image-20230812225821648

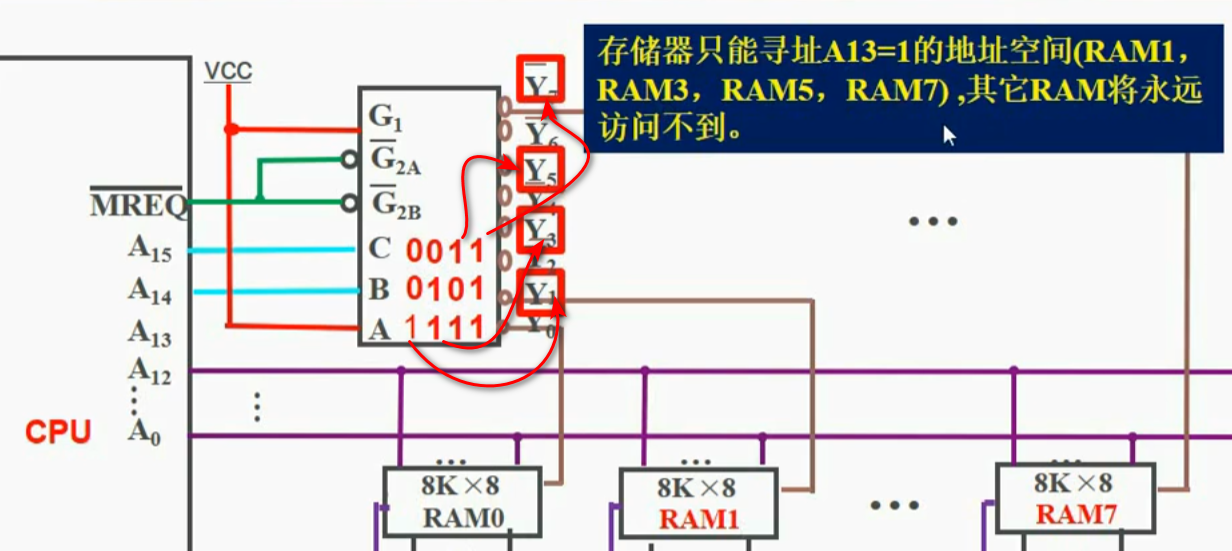

4、解答4

image-20230812230135824

5、习题五

考察内容：存储器和CPU的连接、多体并行系统

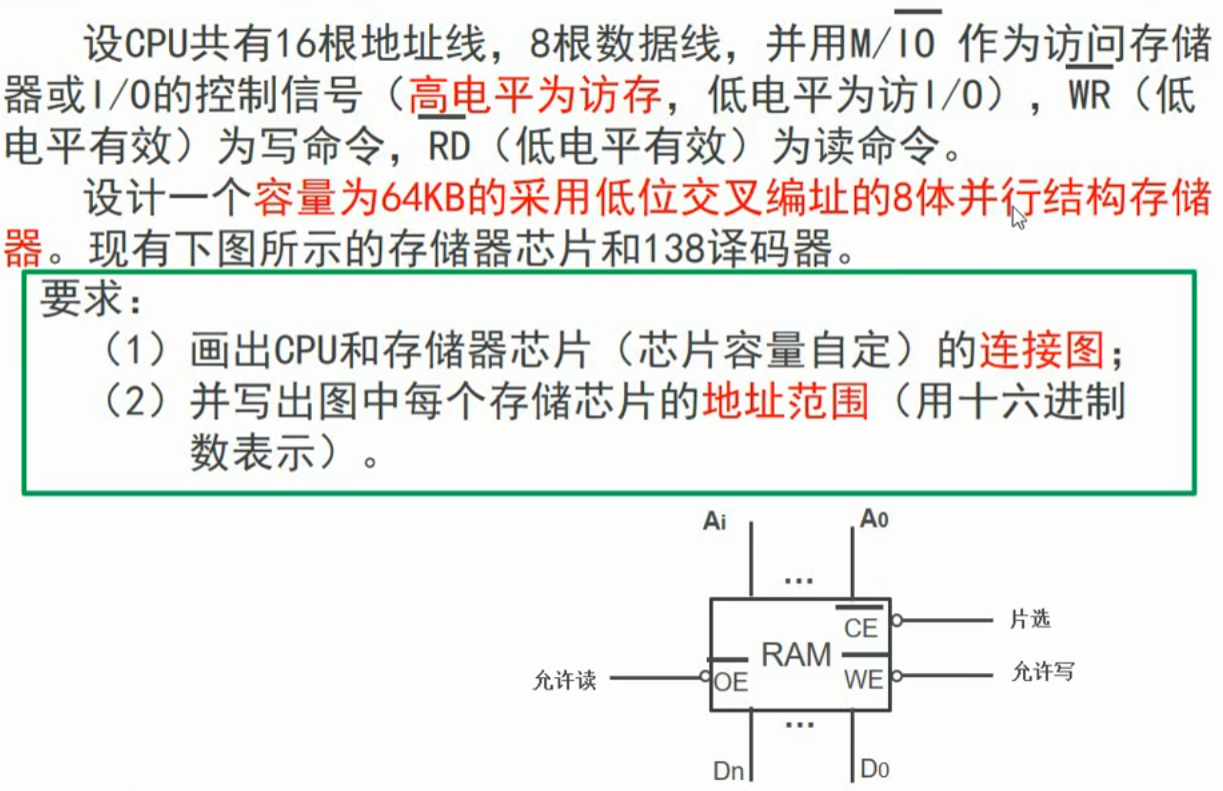

1、问题

image-20230812230639880

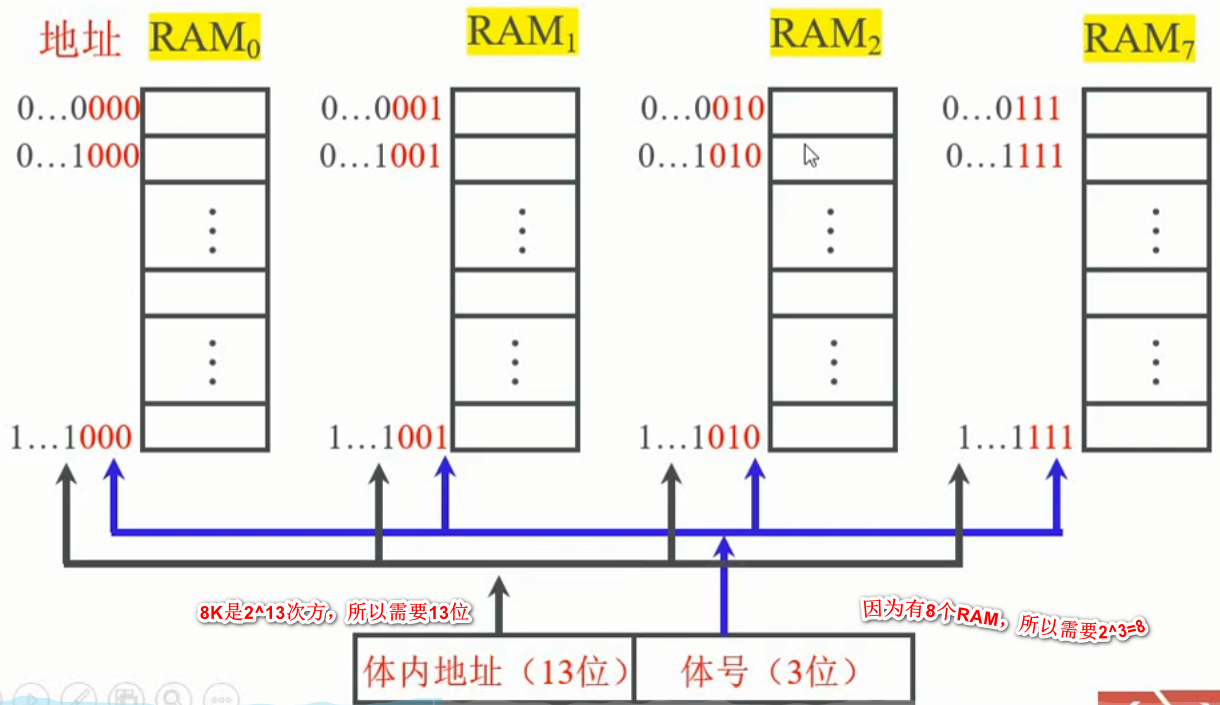

2、分析：低八体交叉存储结构

1、每个RAM存储体容量为64KB/8=8KB，即：8K*8位RAM

image-20230812231202447

3、解答1：CPU与存储芯片的连接图

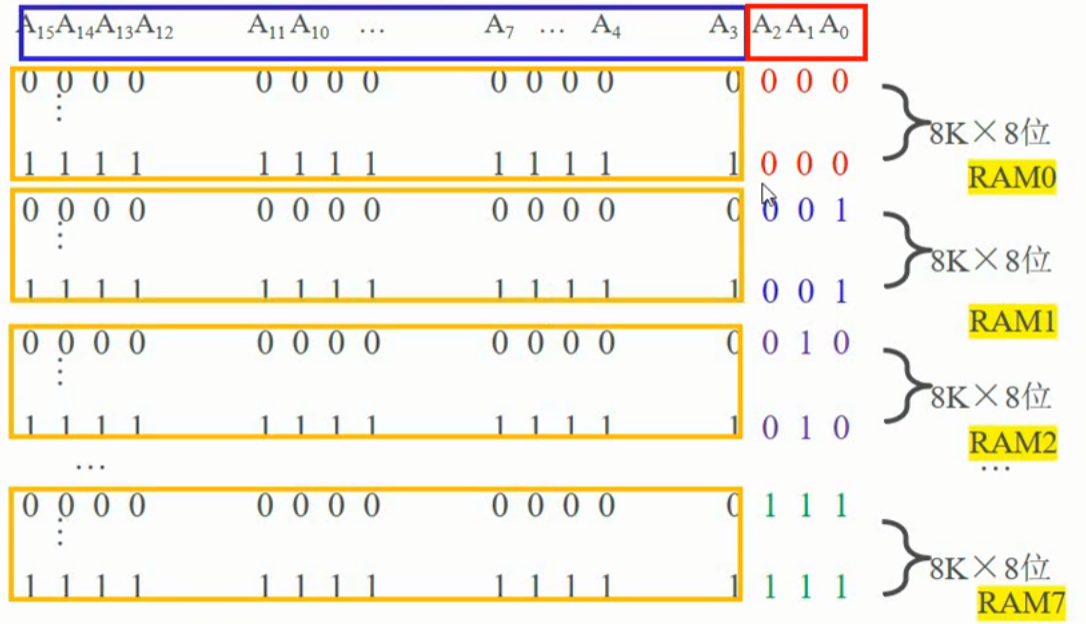

1、写出对应的二进制地址码

image-20230812231540471

2、确定芯片的数量和类型：8片RAM 8K*8位

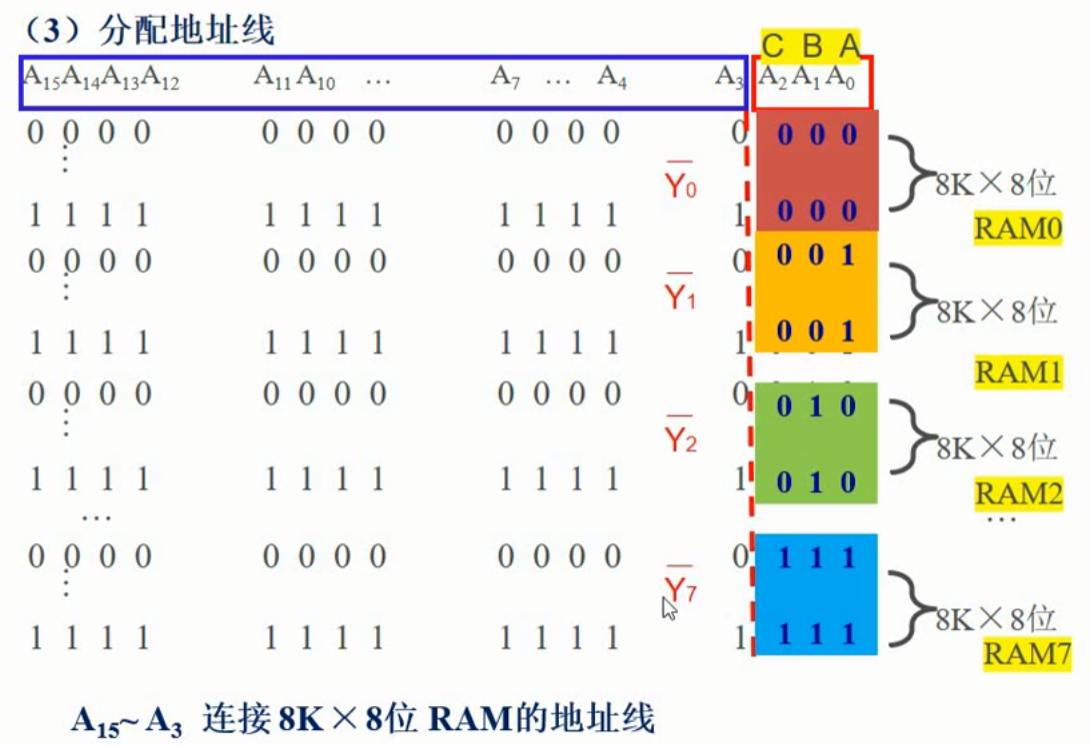

3、分配地址线

4、确定片选信号

image-20230812231713472

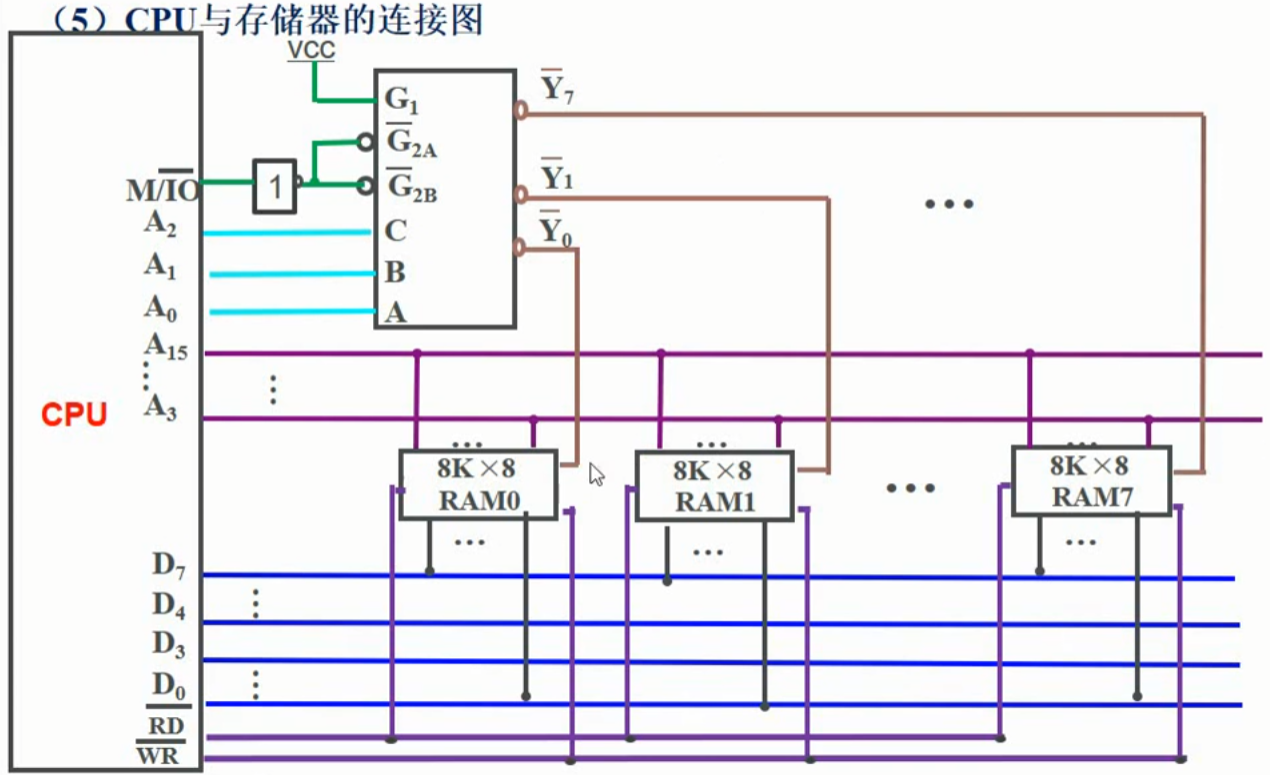

5、CPU和存储器的连接图

image-20230812232120138

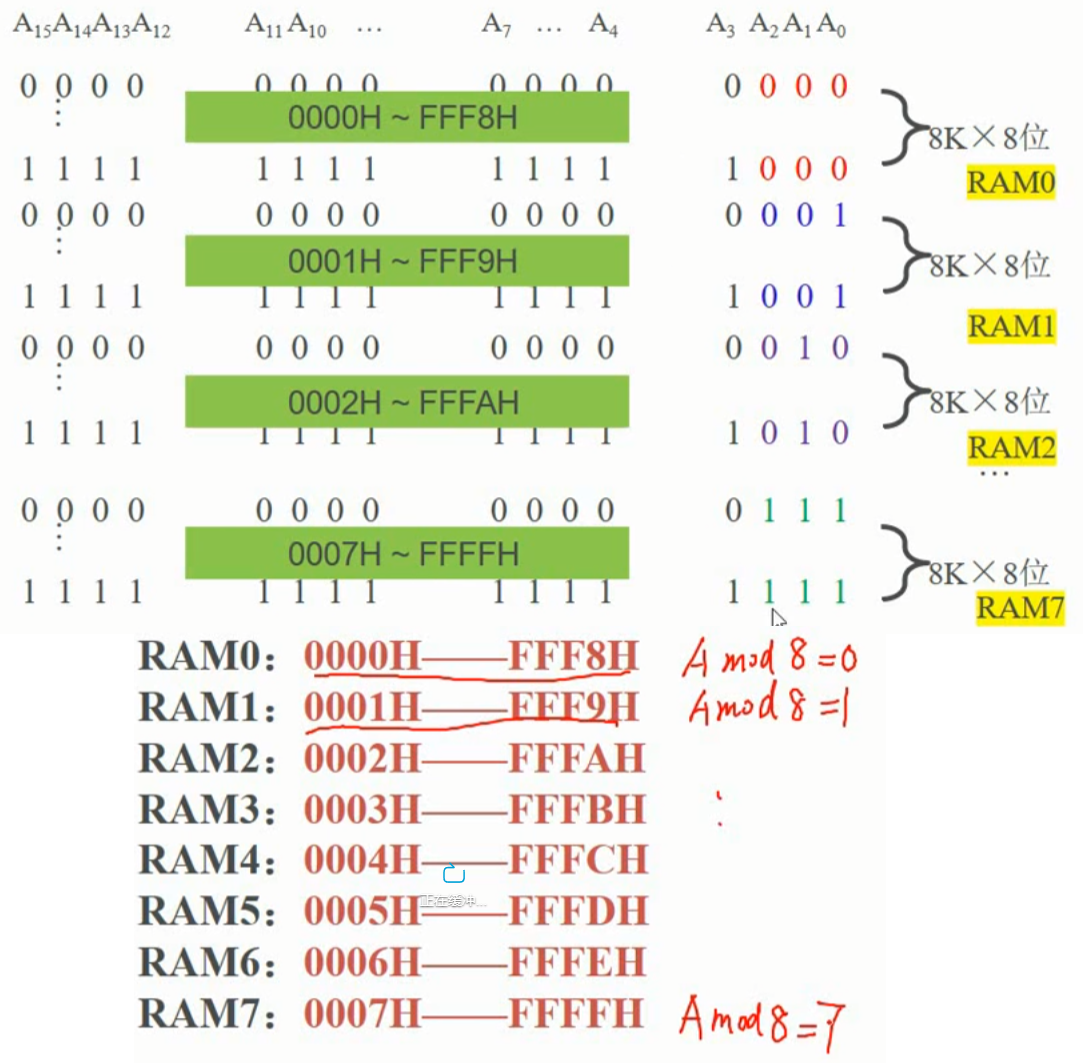

4、解答2

image-20230812232427185

4.3、高速缓冲存储器

4.3.1、概述

1、为什么要使用高速缓冲存储器

1、是为了避免CPU“空等”现象

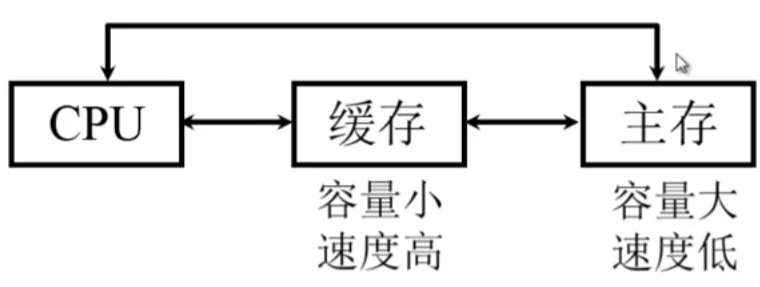

2、CPU和主存（DRAM）的速度差异（图示）

image-20230813195559820

3、程序访问的局部性原理：时间局部性，空间的局部性

2、Cache的工作原理

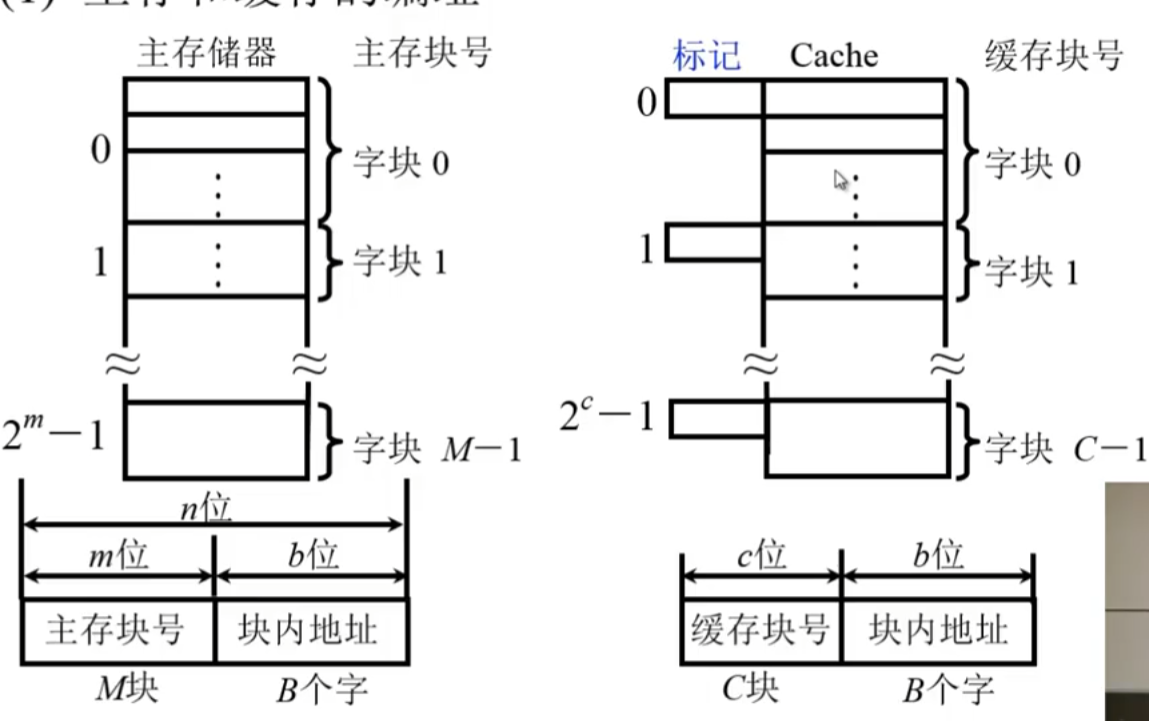

1、主存和缓存的编址

1、图示

image-20230813200312452

2、标记是记录主存块号

3、主存和缓存按块存储 块的大小相同

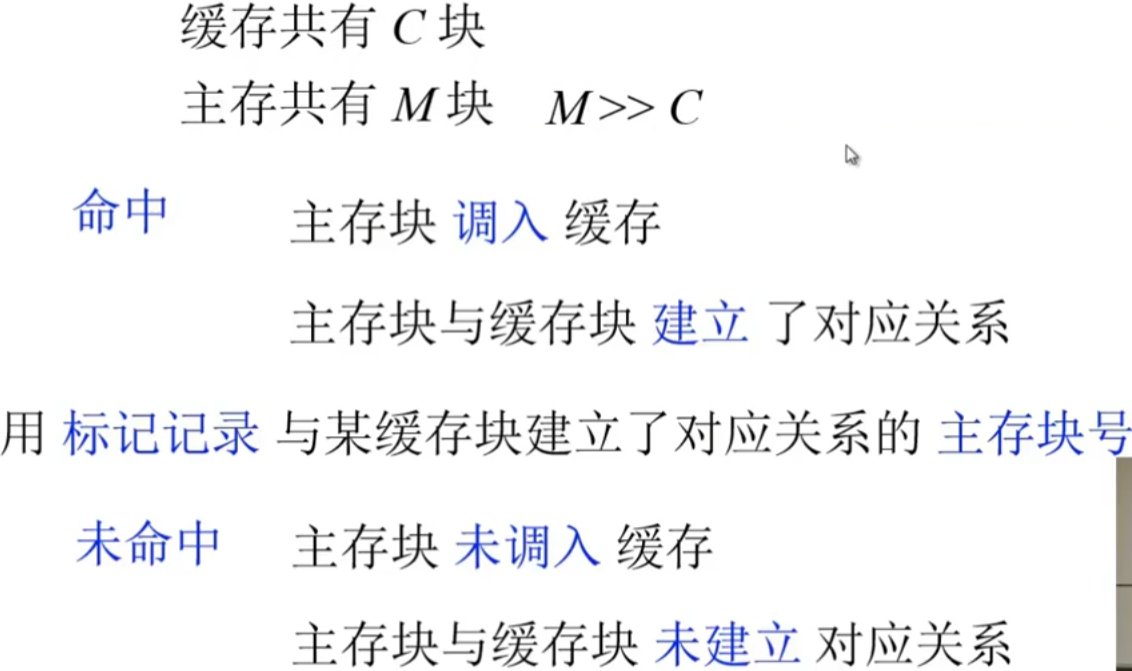

2、命中和不命中

1、内容

image-20230813200606941

3、Cache的命中率

1、CPU与访问的信息在Cache中的比率

2、命中率与Cache的容量和块长有关

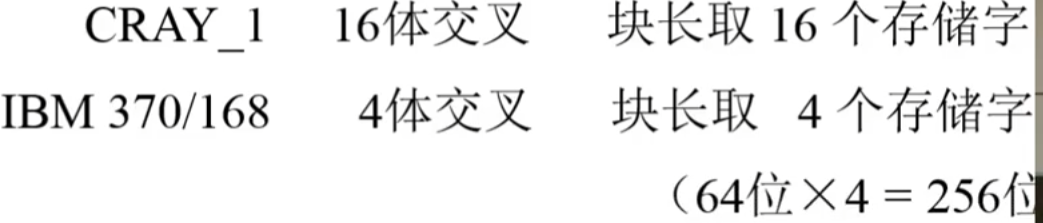

3、一般每块可以取4~8个字

4、块长取一个存取周期内从主存调出的信息长度

image-20230813201110954

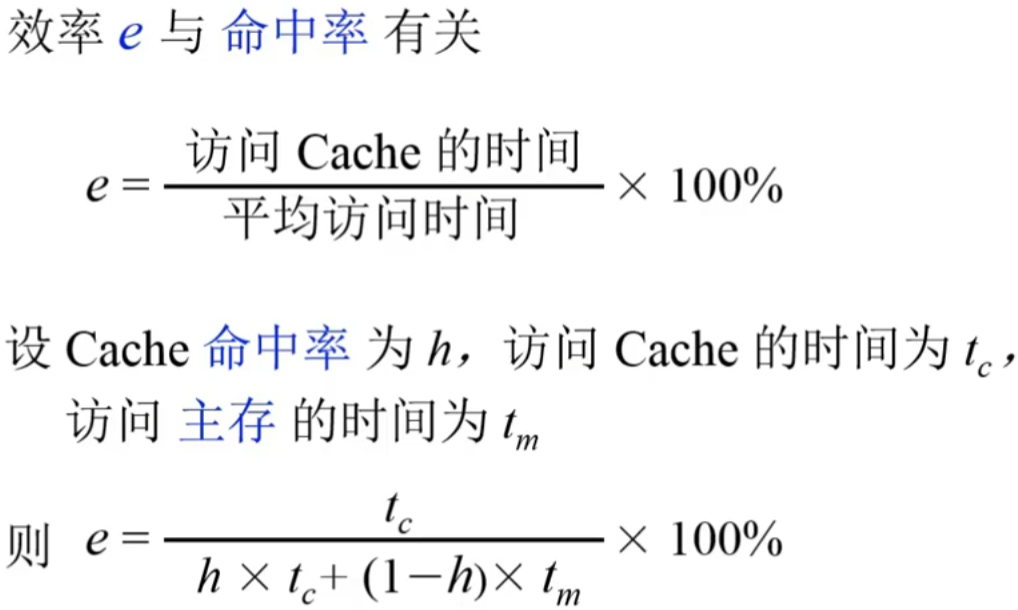

4、Cache—主存系统的效率

1、公式

image-20230813201546002

3、Cache的基本结构

1、结构图

image-20230813202358788

2、Cache存储体、主存Cache地址映射、变换机构十分重要

3、变换机构：是将主存的块号或者地址号，转换为Cache的块号或地址号

4、Cache地址映射：通过块号找到响应CPU所需的资源

5、Cache替换机构：通过算法解决新的主存信息是否替换原来的Cache块地址信息号

4、Cache的读写操作

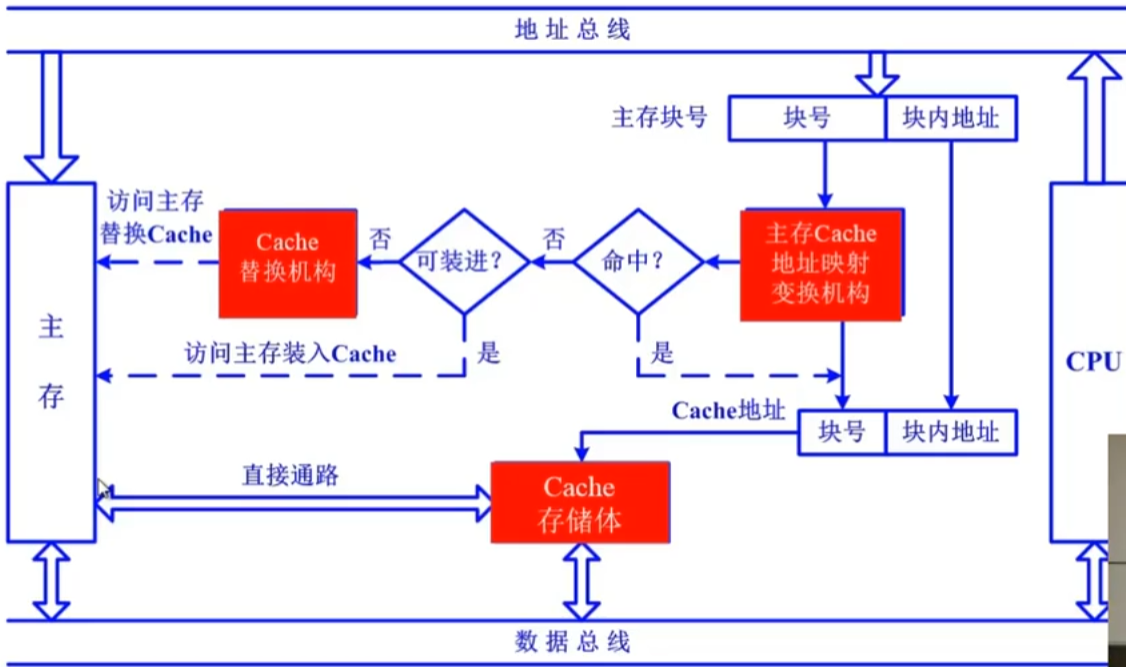

1、读操作

image-20230813204927365

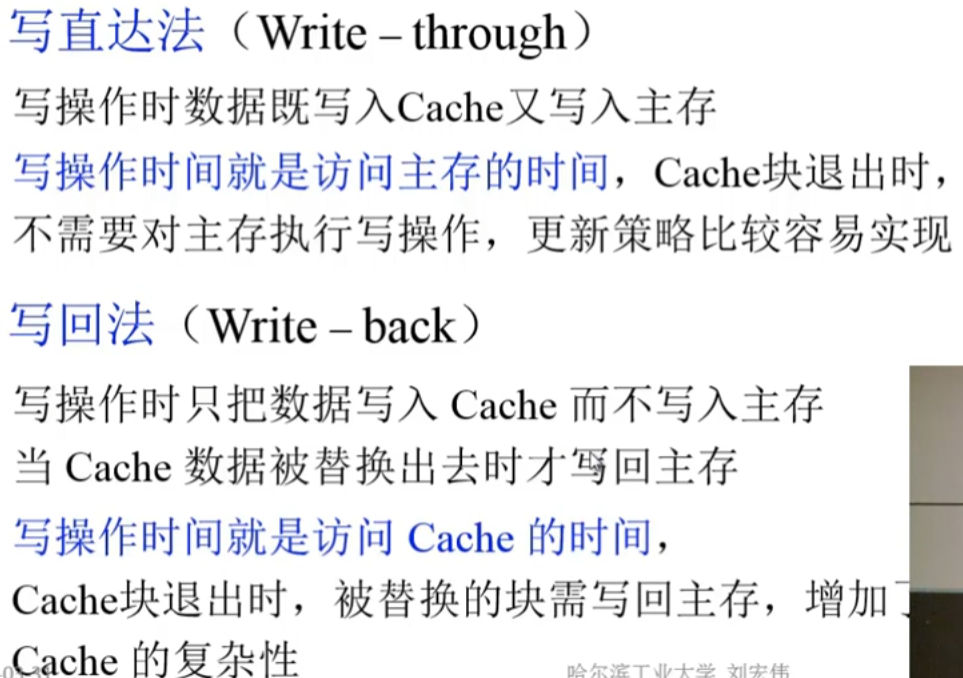

2、写操作

1、Cache和主存的一致性

2、两种写法

image-20230813205424178

5、Cache的改进

1、增加Cache的级数

2、片载（片内）Cache：CPU中的Cache

3、片外Cache：就是CPU外，主板上的Cache

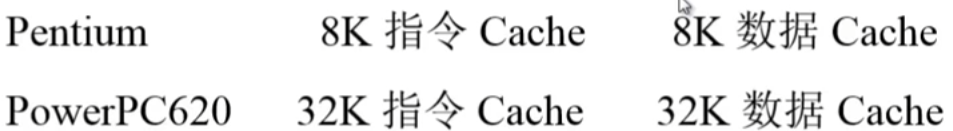

2、统一缓存和分立缓存

1、指令cache和数据Cache分开

2、与指令的控制方式有关

3、是否流水

4、例子

image-20230813205733230

4.3.2、Cache—主存的地址映射

1、主存当中的任意一块，如果要加入Cache中的哪一块

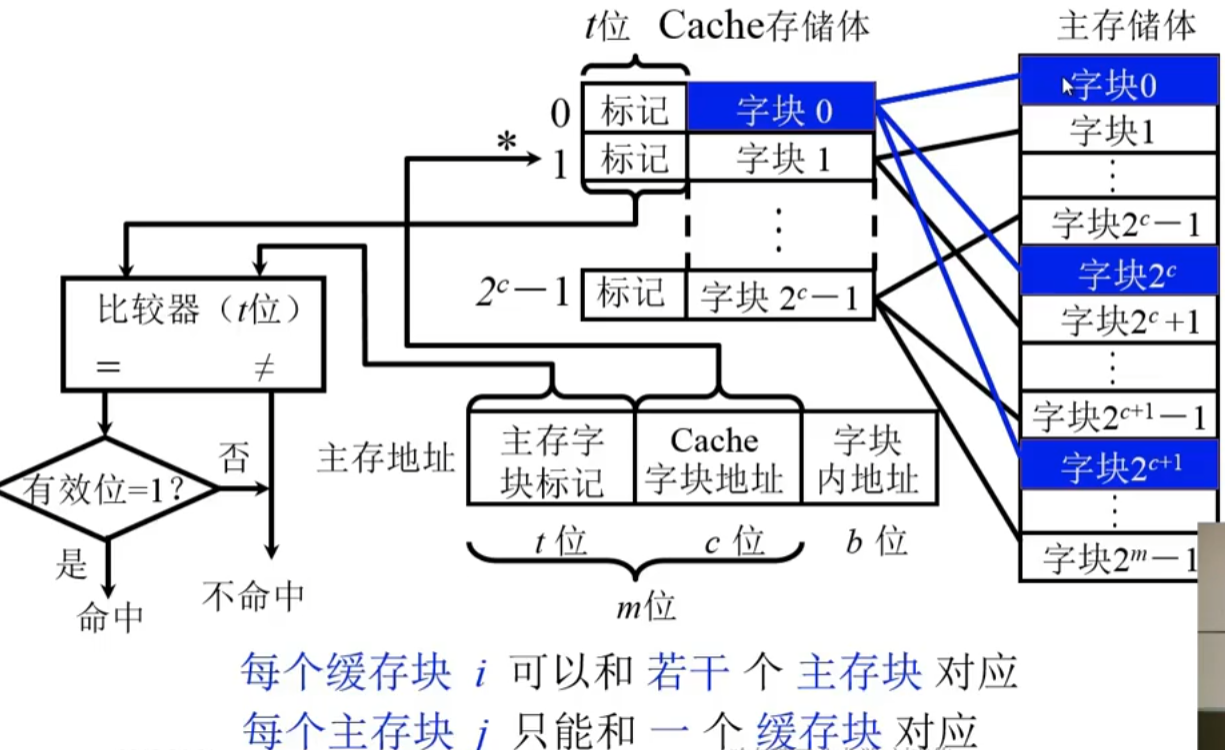

1、直接映射

1、图示

image-20230813210813614

2、主存当中任意一个给定的块，只能装载在某一个之指定的块

3、将主存储体划分为若干和Cache相同的存储体

4、类似哈希表

5、Cache存储体的第0块，可能是存储体中块的第0号，就需要写入标记

2、问题

1、十分容易发生块的冲突

2、Cache存储体中的字号0存储了，主存储体中的字块0，现在主存储体化中的区块2中的字块0需要被Cache访问，就会替换掉原来Cache存储体中的字号0存储体，导致1个字块卖命工作，其他字块围观

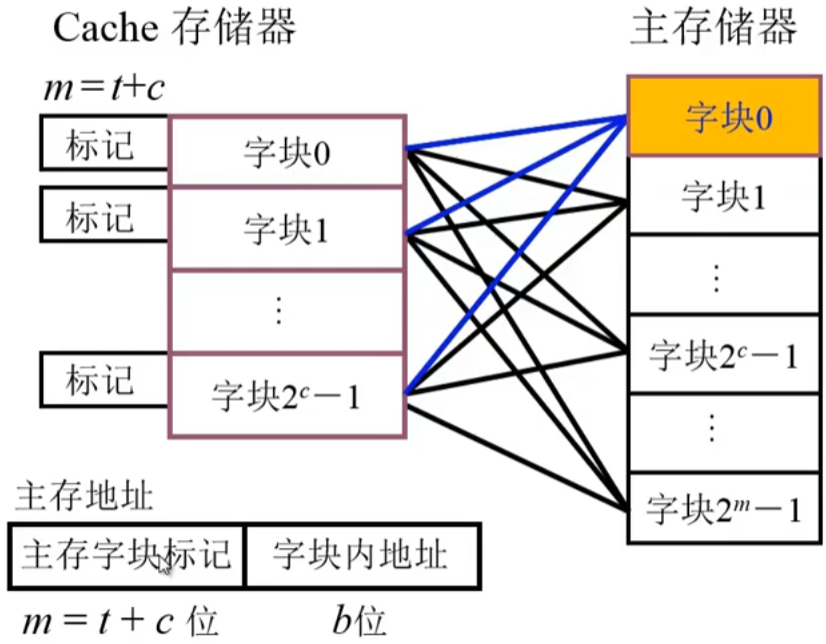

2、全相连映射

1、图示

image-20230813211235035

1、主存储器的字块，可以放在Cache存储器中的任意位置

2、问题

1、电路复杂，速度较慢

2、位数也比较长，比较器比较长

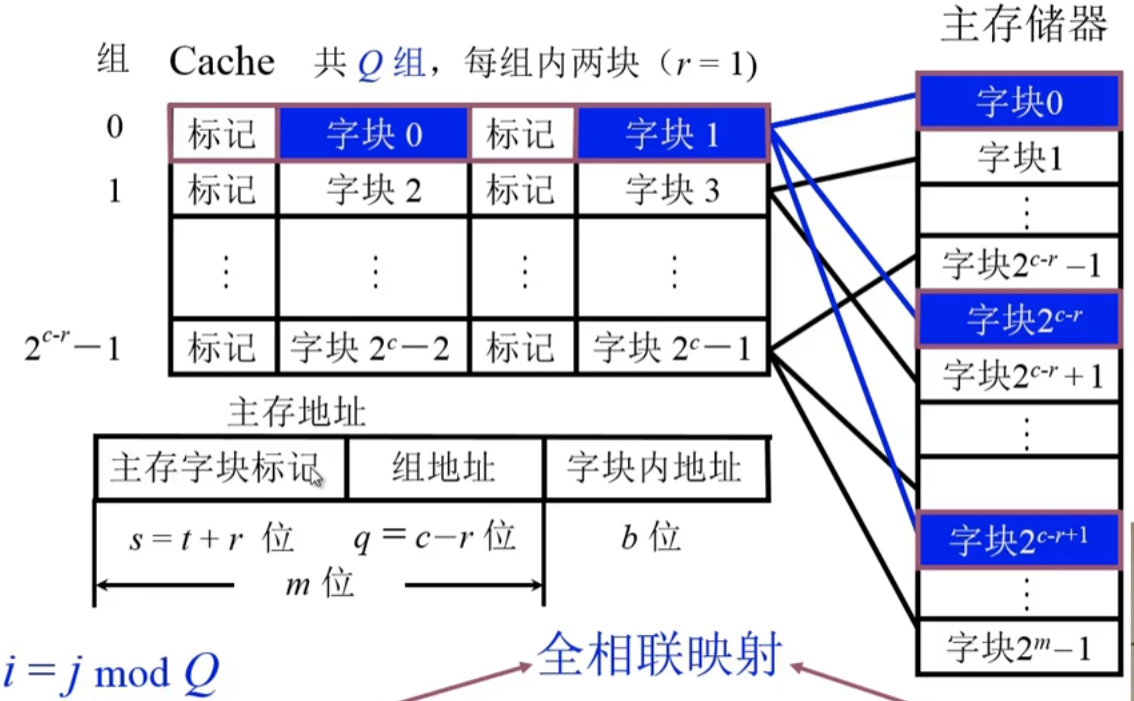

3、组相联映射

1、内容

1、图示

image-20230813211851593

2、把Cache分成块，再将块分成若干组，每组包含若干块

3、主存储器进行分区，每个区大小和Cache的块相同

4、相当于Cache中的组分为很多块，主存储器中的区块可以存放在第一组中的若干块

5、某主存块j按模Q映射到缓存的第i组中的任一块（全相连映射）

6、Cache每一组只有唯一一块，就变成直接相连

7、Cache靠近CPU需要高速度：就可以直接相连

8、中间层次：可以采用组相连方式

9、距离最远的层次：就可以用全相连映射方式

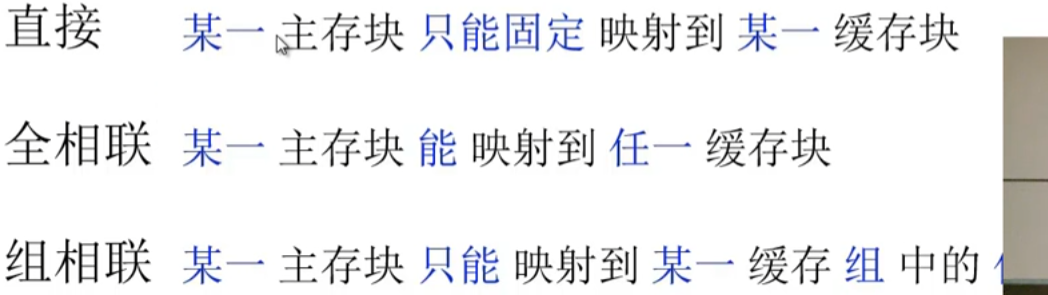

4、小结

image-20230813212755672

4.3.3、替换算法

1、Cache内存块满了，需要替换掉旧的内存

1、先进先出（FIFO）算法

2、近期最少使用（LRU）算法

1、最近一段时间内，使用最少的Cache内存块，及时使用也需要很长时间，就可以成为被替换的目标

4.4、辅助存储器

4.4.1、概述

1、特点

1、不直接与CPU交换信息

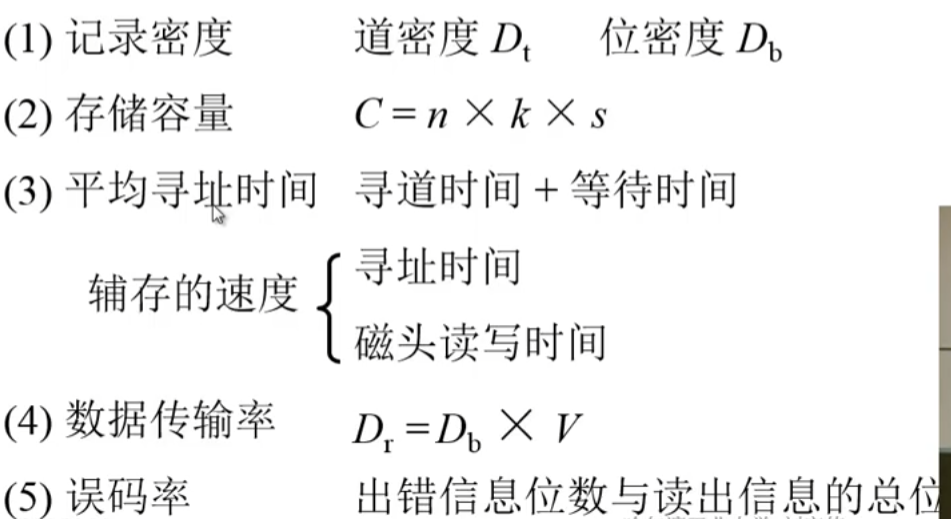

2、磁表面存储器的技术指标

1、内容

image-20230813213542523

4.4.2、磁记录原理和记录方式

1、磁记录原理

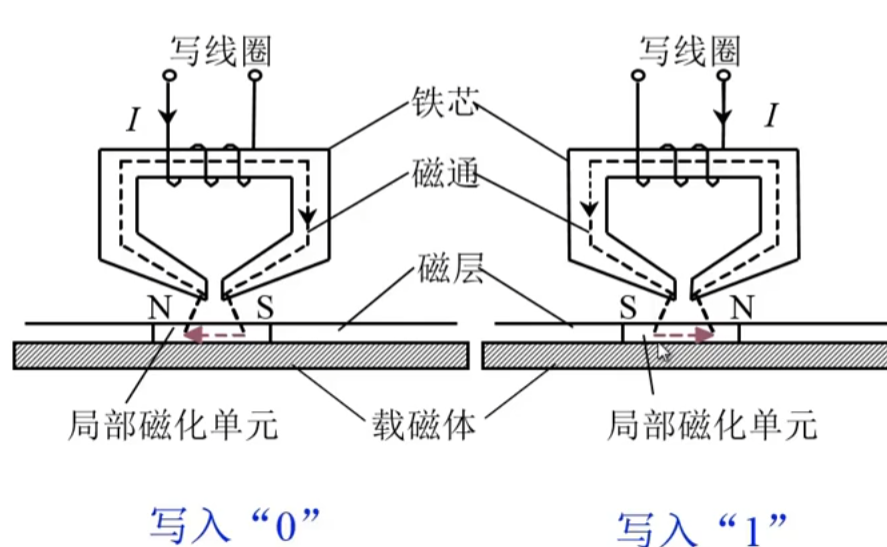

1、写操作

image-20230813213832663

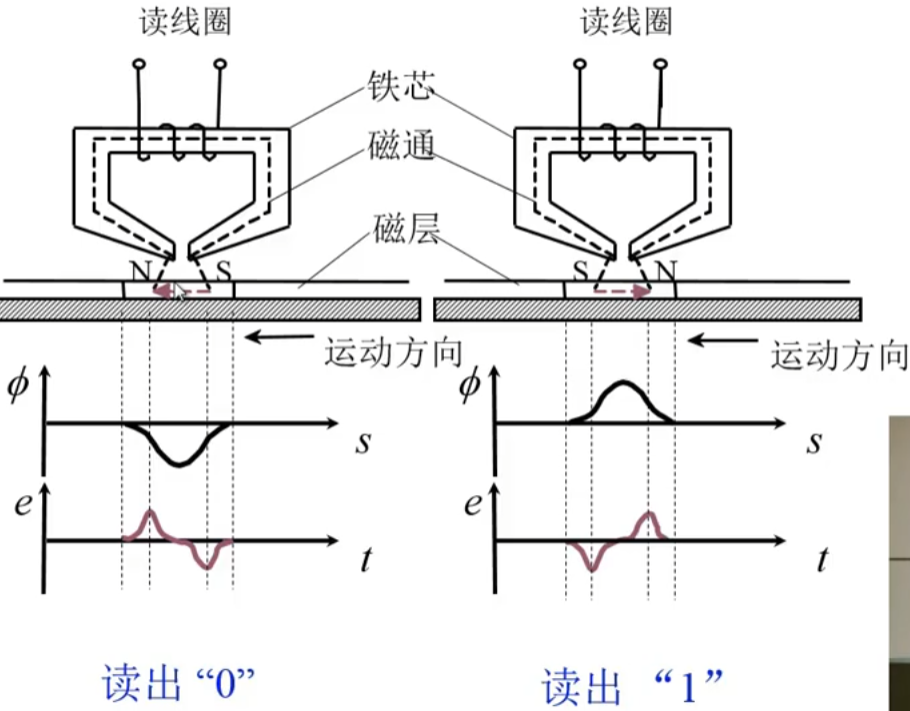

2、读操作

image-20230813213936177

4.4.3、硬磁盘存储器

1、硬磁盘存储器的类型

1、固定磁头和移动磁头

1、固定磁头：磁头不变，盘片选择，磁头有很多个，但是速度会很快

2、移动磁头：磁头只有一个，速度相对慢

2、可换盘和固定盘

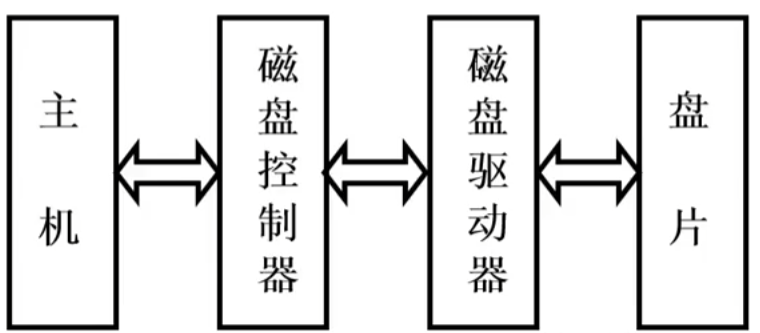

2、硬磁盘存储器的结构

1、图示

image-20230813214258992

2、磁盘控制器驱动：相当于接口

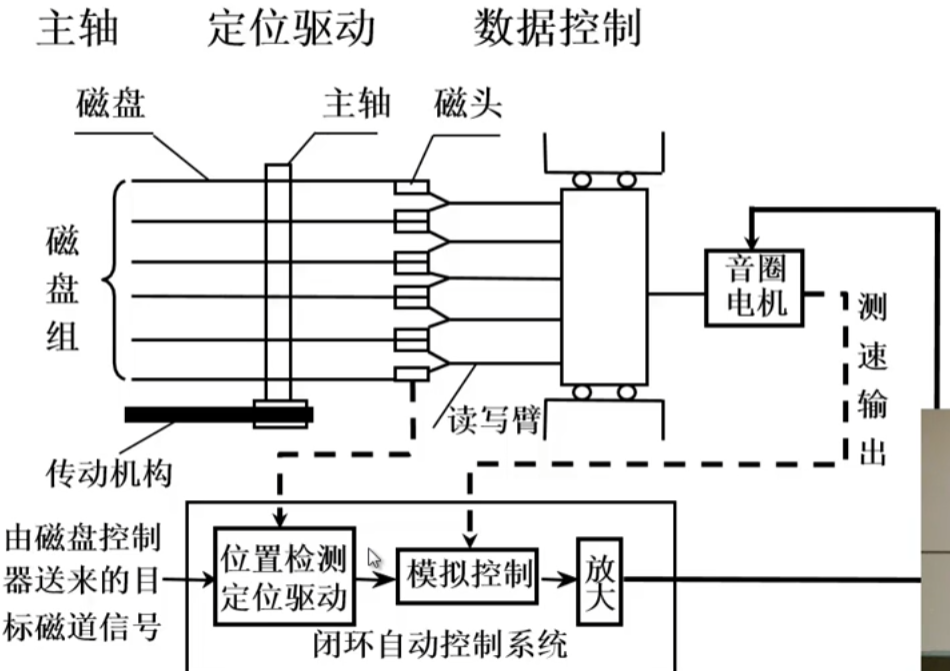

2、磁盘驱动器

1、图示

image-20230813214530288

2、控制十分精确

3、磁盘控制器

1、接受主机发来的命令，转换成磁盘驱动器的控制命令

2、实现主机和驱动器之间的数据格式转换

3、控制磁盘驱动器读写

4、磁盘控制器是主机与磁盘驱动器之间的接口（对主机：通过总线 对硬盘：设备控制器）

4、盘片

1、由硬质铝合金材料制作

4.4.4、软磁盘存储器

1、概述

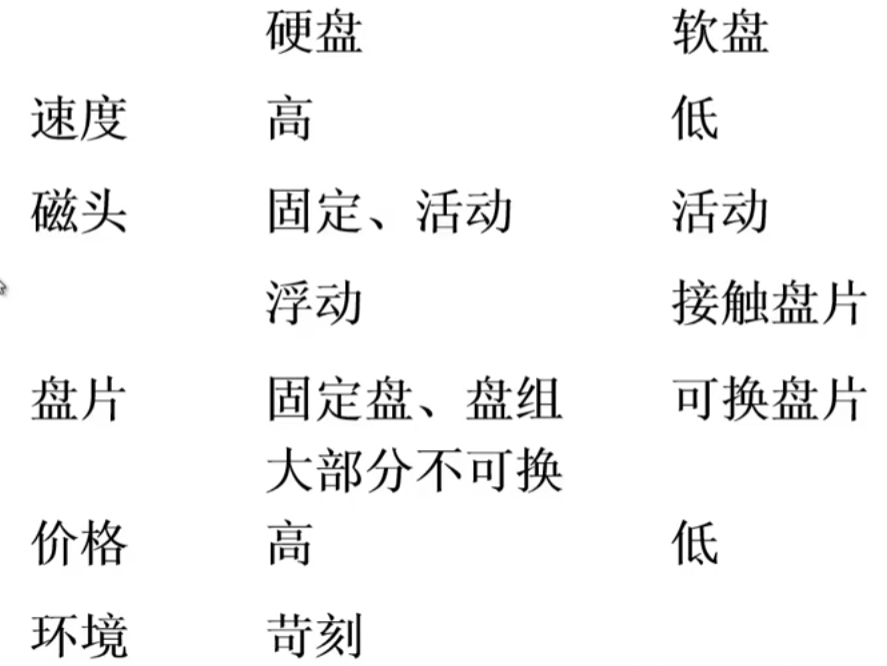

1、比较

image-20230813215130437

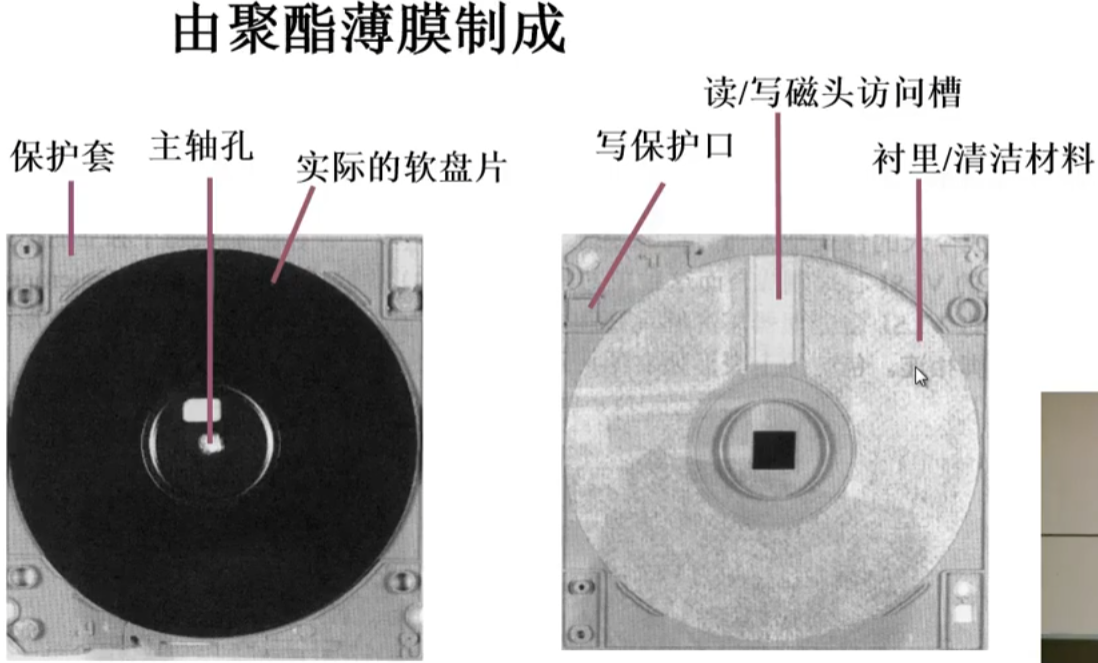

2、软盘片

image-20230813215334305

4.4.5、光盘存储器

1、概述

1、采用光存储技术：利用激光写入和读出

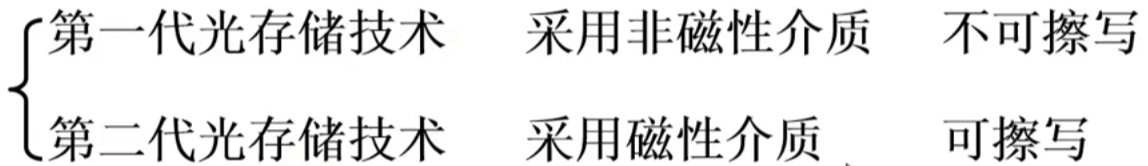

2、内容

image-20230813215503595

2、光盘的存储原理

1、只读型和只写一次型：热作用（物理或化学）

2、可擦写光盘：热磁效应
